Гидрозатвор на деаэраторе: принцип работы и подбор

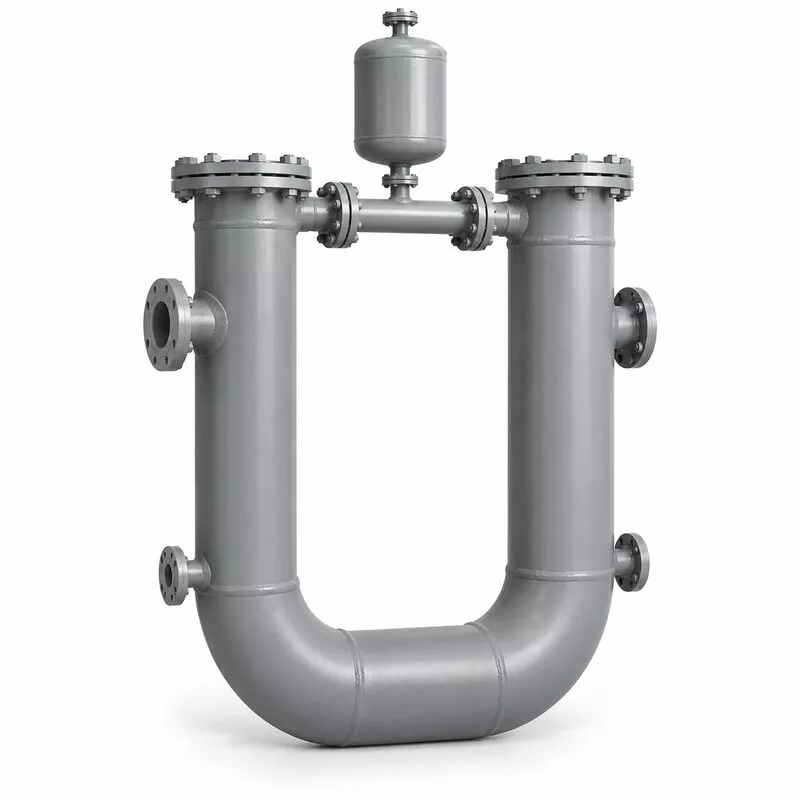

Гидрозатвор на деаэраторе — это предохранительное устройство гидрозатворного типа, которое защищает деаэраторный бак от недопустимого повышения давления, перелива и разрежения. Принцип работы основан на уравновешивании давления в баке столбом воды заданной высоты: при превышении допустимого давления вода выдавливается, и пар сбрасывается в атмосферу. Устройство работает без внешнего источника энергии и автоматически восстанавливается после нормализации режима.
По теме: в каталоге — Все модели: Гидрозатворы, Гидрозатвор ДА 1-3, Гидрозатвор ДА 100, Гидрозатвор ДА 200
Содержание
- Принцип работы гидрозатвора на деаэраторе
- Схема обвязки и направления потоков
- Расчёт и подбор гидрозатвора
- Таблица типоразмеров гидрозатворов
- Что проверить на чертеже и в паспорте
- Типовые неисправности и их признаки
- Контроль монтажа и проверка перед пуском
- Типовые ошибки при подборе и монтаже
- Паспортные ориентиры
- Оборудование и связанные разделы
Принцип работы гидрозатвора на деаэраторе
Атмосферный деаэратор ДА работает при избыточном давлении около 0,02 МПа, что соответствует температуре насыщения воды примерно 104 °C. В нормальном режиме вертикальная труба гидрозатвора заполнена водой, и высота столба подобрана так, чтобы гидростатическое давление уравновешивало рабочее давление в баке. Пока давление стабильно, вода остаётся в затворе и отделяет внутреннюю полость бака от атмосферы.
При росте давления выше допустимого — например, из-за отказа регулятора давления на линии подвода греющего пара — водяной столб вытесняется, и избыточный пар сбрасывается в атмосферу. Второй контур гидрозатвора отводит избыток воды при переполнении бака. При разрежении устройство пропускает воздух внутрь и защищает бак от смятия. После восстановления рабочего давления столб воды возвращается в исходное положение, и защита снова готова к работе.
Схема обвязки и направления потоков
Гидрозатвор подключают непосредственно к деаэраторному баку. В состав обвязки входят:
линия подключения к баку деаэратора — патрубок или трубопровод, соединяющий паровое пространство бака с входным штуцером гидрозатвора; по нему пар и вода поступают в устройство при срабатывании;
вертикальный корпус гидрозатвора с водяным столбом расчётной высоты — основной рабочий элемент, в котором столб воды удерживает рабочее давление и вытесняется при его превышении;
линия сброса пара в атмосферу — отводящий трубопровод из верхней части гидрозатвора, через который пар уходит наружу после вытеснения водяного столба;
линия отвода избытка воды при переполнении бака — переливной трубопровод, соединённый со вторым контуром гидрозатвора; отводит воду при подъёме уровня выше допустимого, предотвращая гидравлический удар и перелив через верх колонки;
воронка или сборный дренажный приямок под линией сброса — принимает сбрасываемую воду и пар, отводит их в дренажную систему котельной.
Между баком и гидрозатвором запорную арматуру не устанавливают: любое запорное устройство на этом участке отключает защиту и делает её неработоспособной. Корпус гидрозатвора монтируют строго вертикально, иначе фактическая высота столба не будет соответствовать расчётной, и давление срабатывания изменится. Перед пуском гидрозатвор должен быть заполнен водой, заполнение контролируют.
Расчёт и подбор гидрозатвора
Главный расчётный параметр — высота водяного столба. Она определяется из условия равенства гидростатического давления столба воды рабочему давлению в баке с учётом плотности воды при рабочей температуре. Для атмосферных деаэраторов ДА рабочее давление составляет 0,02 МПа, температура деаэрированной воды — 104,2 °C. Плотность воды при этой температуре ниже, чем у холодной, поэтому высоту столба рассчитывают именно по горячей воде.
Порядок расчёта высоты водяного столба H (в метрах) выполняют по формуле:
H = P / (ρ · g),
где:
P
— избыточное давление в деаэраторном баке, Па. Для атмосферного деаэратора ДА принимают P = 0,02 МПа = 20 000 Па. Это давление соответствует точке срабатывания защиты: при его превышении столб начинает вытесняться;
ρ
— плотность воды при температуре насыщения в баке, кг/м³. При температуре 104,2 °C плотность воды составляет около 955 кг/м³. Использование плотности холодной воды (1000 кг/м³) даст заниженную высоту столба, и гидрозатвор будет срабатывать при давлении ниже расчётного;
g
— ускорение свободного падения, 9,81 м/с². В инженерных расчётах допустимо округление до 9,8 м/с², но для точного подбора используют полное значение.
Подставляя значения: H = 20 000 / (955 · 9,81) ≈ 2,13 м. Это минимальная высота водяного столба, при которой гидростатическое давление уравновешивает рабочее давление 0,02 МПа. Фактическую высоту корпуса гидрозатвора принимают с запасом, что и отражено в габаритах моделей от 5830 до 6350 мм — запас учитывает высоту переливного контура, воздушной подушки и конструктивных элементов.
Второй параметр — пропускная способность при аварийном сбросе. Она должна быть не меньше максимального расхода пара, который может возникнуть при отказе регулятора давления. Пропускную способность определяют по площади проходного сечения корпуса гидрозатвора. Расчёт ведут из условия, что сечение линии сброса должно пропустить полный расход греющего пара, поступающего в деаэратор при полностью открытом регулирующем клапане. Диаметр проходного сечения подбирают таким, чтобы скорость пара в линии сброса не превышала допустимых значений по условиям шума и эрозии.
Типоразмер гидрозатвора подбирают под типоразмер деаэратора по паспорту и карточке. Модельный ряд включает исполнения от ДА 1-3 до ДА 300, отличающиеся габаритами и массой. Если стандартная модель не проходит по высоте помещения, это не решается простой заменой на меньший типоразмер: высота столба жёстко связана с рабочим давлением, поэтому требуется корректировка проекта или компоновки узла.
Таблица типоразмеров гидрозатворов
| Модель | Высота × ширина × глубина, мм | Масса, кг |
|---|---|---|
| Гидрозатвор ДА 1-3 | 5830×1380×325 | 160 |
| Гидрозатвор ДА 5-25 | 5830×1460×500 | 183 |
| Гидрозатвор ДА 50 | 5940×1460×600 | 417 |
| Гидрозатвор ДА 100 | 6330×1460×712 | 652 |
| Гидрозатвор ДА 200 | 6350×2400×900 | 1320 |
| Гидрозатвор ДА 300 | 6350×2400×900 | 1500 |
Все модели рассчитаны на рабочее давление 0,02 МПа и температуру деаэрированной воды 104,2 °C. Типоразмер выбирают по производительности деаэратора и компоновочным ограничениям помещения.
Что проверить на чертеже и в паспорте
При входном контроле и подготовке к монтажу проверяют следующие позиции:
соответствие типоразмера гидрозатвора типоразмеру деаэратора — в паспорте на гидрозатвор должно быть указано, для какого деаэратора ДА он предназначен; несовпадение означает, что пропускная способность или высота столба не соответствуют требуемым;
рабочее давление и температура — в паспорте гидрозатвора должны быть указаны 0,02 МПа и 104,2 °C; эти значения должны совпадать с паспортными данными деаэратора;
габаритные и присоединительные размеры на чертеже — высоту корпуса сверяют с высотой помещения в зоне монтажа, диаметры и расположение присоединительных патрубков — с проектной схемой обвязки;
отсутствие запорной арматуры на линии подключения к баку — на принципиальной схеме и монтажном чертеже между баком и гидрозатвором не должно быть задвижек, вентилей, обратных клапанов или иных устройств, способных перекрыть проход;
наличие и диаметр линии сброса пара — на чертеже должен быть показан трубопровод от верхней точки гидрозатвора до выхода наружу или в дренажный приямок; его диаметр должен быть не меньше выходного патрубка гидрозатвора;
наличие переливной линии второго контура — на чертеже должен быть показан отвод избытка воды при переполнении бака, подключённый к соответствующему штуцеру гидрозатвора;
Типовые неисправности и их признаки
В процессе эксплуатации гидрозатвора возможны следующие неисправности:
Отсутствие воды в гидрозатворе.
Признак: при визуальном контроле по указателю уровня или смотровому штуцеру вода не обнаруживается. Причина: утечка через неплотности, испарение при длительной работе без подпитки, ошибка при пуске. Последствие: бак не защищён от превышения давления и разрежения. Устранение: заполнить гидрозатвор водой до расчётного уровня, проверить герметичность корпуса и соединений.
Постоянный выход пара через линию сброса.
Признак: парение из сбросного трубопровода при нормальном давлении в деаэраторе. Причина: недостаточная высота водяного столба из-за неправильного расчёта, отклонения корпуса от вертикали или пониженной плотности воды при перегреве. Последствие: потери тепла и пара, ложное срабатывание защиты. Устранение: проверить вертикальность установки, температуру воды в баке, при необходимости — пересчитать высоту столба.
Перелив воды через линию отвода избытка при нормальном уровне в баке.
Признак: постоянный слив воды из переливного трубопровода. Причина: засор или заужение линии подключения к баку, из-за чего вода поднимается в гидрозатвор выше расчётного уровня. Последствие: потеря деаэрированной воды, нарушение теплового баланса. Устранение: очистить линию подключения, проверить соответствие диаметра трубопровода проектному.
Несрабатывание при повышении давления.
Признак: давление в баке растёт выше 0,02 МПа, а сброса пара через гидрозатвор не происходит. Причина: замерзание воды в гидрозатворе (для наружной установки), засор линии подключения или сбросного трубопровода, наличие запорной арматуры на линии подключения. Последствие: аварийное повышение давления в баке, риск повреждения деаэратора. Устранение: проверить проходимость всех линий, удалить запорную арматуру, при наружной установке — обеспечить обогрев корпуса.
Коррозия и свищи в корпусе.
Признак: капельная течь или парение из стенок корпуса, мокрые пятна на теплоизоляции. Причина: длительная работа с водой низкого качества, отсутствие или повреждение антикоррозионного покрытия. Последствие: потеря герметичности, снижение высоты столба, отказ защиты. Устранение: дефектоскопия корпуса, заварка свищей или замена гидрозатвора, восстановление покрытия.
Контроль монтажа и проверка перед пуском
Перед монтажом проверяют комплектность и отсутствие повреждений корпуса. Установку выполняют строго вертикально по уровню. На линии между баком и гидрозатвором не должно быть запорной арматуры, сужений и участков, препятствующих свободному проходу среды.
Типовые ошибки при подборе и монтаже
Установка запорной арматуры между баком деаэратора и гидрозатвором — при закрытой арматуре защита полностью отключена.
Неверная ориентация корпуса — при отклонении от вертикали фактическая высота столба уменьшается, и срабатывание происходит при давлении ниже расчётного.
Пуск с незаполненным гидрозатвором — бак остаётся без защиты от превышения давления и разрежения.
Подмена гидрозатвора клапаном на линии выпара — регулирование давления деаэратора клапаном на выхлопе выпара не применяется, давление поддерживает регулятор на линии подвода греющего пара.
Выбор типоразмера без учёта высоты помещения — гидрозатворы ДА имеют высоту от 5830 до 6350 мм, что требует проверки компоновки на этапе проекта.
Паспортные ориентиры
| Исполнение или узел | Паспортное значение |
|---|---|
| Гидрозатвор ДА 1-3 | Рабочее давление: 0,02 МПа |
| Гидрозатвор ДА 100 | Рабочее давление: 0,02 МПа |
| Гидрозатвор ДА 200 | Рабочее давление: 0,02 МПа |
Оборудование и связанные разделы
Все модели: Гидрозатворы · Гидрозатвор ДА 1-3 · Гидрозатвор ДА 100 · Гидрозатвор ДА 200
Вопросы и ответы
Для чего нужен гидрозатвор в деаэраторе?
Как работает гидрозатвор на деаэраторе?
Принцип работы основан на уравновешивании давления в баке столбом воды заданной высоты. При превышении допустимого давления водяной столб вытесняется, и избыточный пар уходит в атмосферу. После нормализации режима столб восстанавливается, и защита снова готова к работе.
Какие параметры важны при выборе гидрозатвора?
Ключевые параметры — рабочее давление деаэратора, температура деаэрированной воды и типоразмер деаэратора. Для атмосферных деаэраторов ДА рабочее давление составляет 0,02 МПа, температура воды — 104,2 °C. Типоразмер гидрозатвора подбирают по паспорту и карточке.
Можно ли ставить запорную арматуру между баком и гидрозатвором?
Нет. Между баком деаэратора и гидрозатвором запорную арматуру не устанавливают. Любое запорное устройство на этом участке отключает защиту и делает её неработоспособной при аварийном повышении давления или разрежении.
