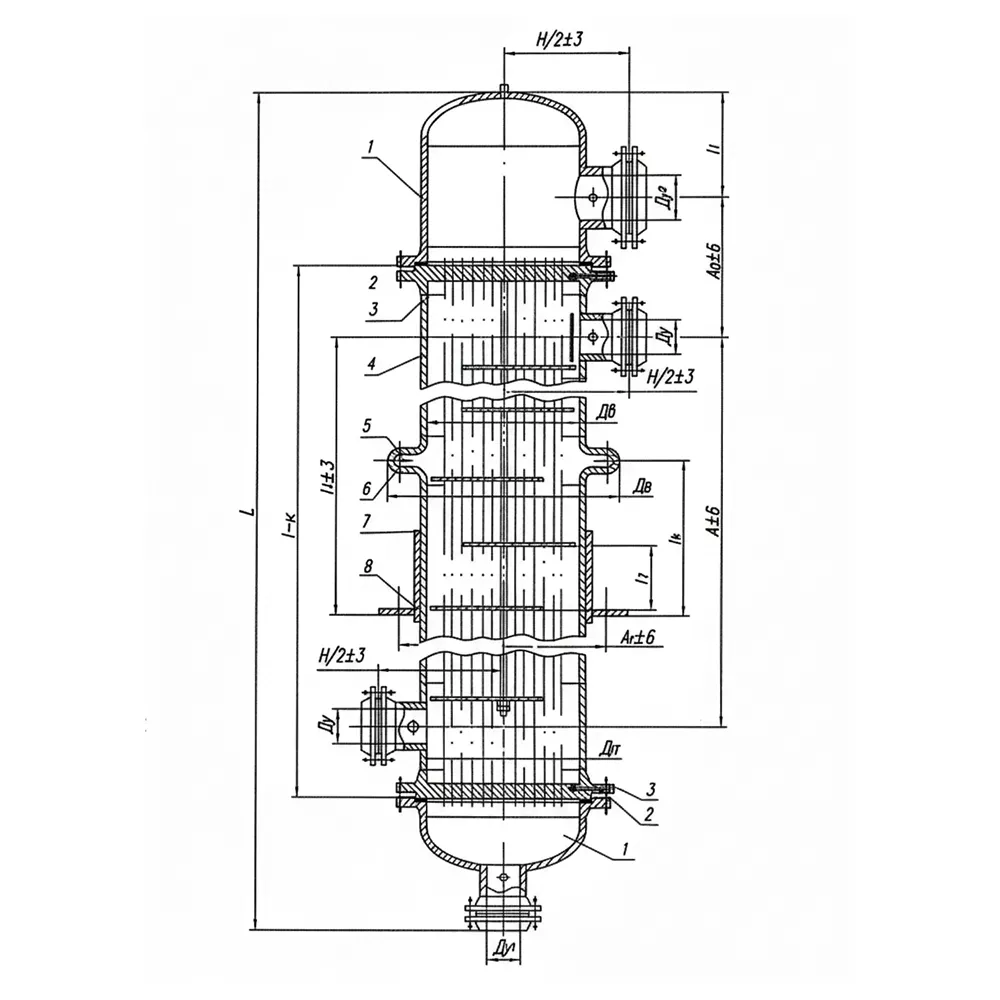

Кожухотрубные испарители типа ИК

Нет в наличии

281 209 ₽

- +

В корзину

Быстрый просмотр

Кожухотрубный теплообменник ЕСН-40

Нет в наличии

45 816 ₽

- +

В корзину

Быстрый просмотр

Кожухотрубный теплообменник ЕСН-55

Нет в наличии

48 891 ₽

- +

В корзину

Быстрый просмотр

Кожухотрубный теплообменник ESK.D-56

Нет в наличии

58 321 ₽

- +

В корзину

Быстрый просмотр

Кожухотрубный теплообменник ЕСН-30

Нет в наличии

37 503 ₽

- +

В корзину

Быстрый просмотр

Кожухотрубный теплообменник ЕСН-45

Нет в наличии

47 764 ₽

- +

В корзину

Быстрый просмотр

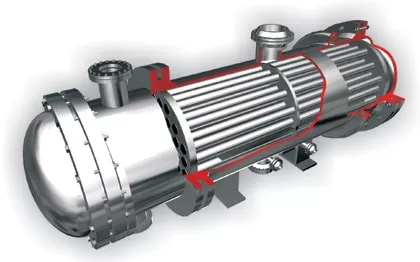

Кожухотрубчатые конденсаторы типа КВНГ и КВКГ

Нет в наличии

333 627 ₽

- +

В корзину

Гарантия самой низкой цены

Теплообменники со скидкой 20%

для юр.лиц с НДС

Быстрый просмотр

Кожухотрубный теплообменник P750

Нет в наличии

65 162 ₽

- +

В корзину

Быстрый просмотр

Кожухотрубный теплообменник TAK/TP-B4

Нет в наличии

47 548 ₽

- +

В корзину

Быстрый просмотр

Кожухотрубный теплообменник TAK/TP-C4

Нет в наличии

76 771 ₽

- +

В корзину

Быстрый просмотр

Кожухотрубный теплообменник ESK-99

Нет в наличии

77 796 ₽

- +

В корзину

Быстрый просмотр

Кожухотрубный теплообменник TAK/TP-A4

Нет в наличии

45 793 ₽

- +

В корзину

Быстрый просмотр

Кожухотрубный теплообменник P500

Нет в наличии

45 475 ₽

- +

В корзину

Быстрый просмотр

Кожухотрубный теплообменник ECH-70

Нет в наличии

70 714 ₽

- +

В корзину

Быстрый просмотр

Кожухотрубный теплообменник ESK-90

Нет в наличии

78 514 ₽

- +

В корзину

Быстрый просмотр

Кожухотрубный теплообменник EVD040

Нет в наличии

75 293 ₽

- +

В корзину

Быстрый просмотр

Кожухотрубный теплообменник EVD070

Нет в наличии

87 774 ₽

- +

В корзину

Быстрый просмотр

Холодильник кожухотрубный (кожухотрубчатый) типа ХКГ

Нет в наличии

383 811 ₽

- +

В корзину

1 2 3 152

Кожухотрубные теплообменники выбирают там, где важны высокая температура/давление, грязные или вязкие среды и простая механическая чистка. Ниже — когда они лучше пластинчатых, как считать мощность и падение давления, какие исполнения (Н/К/П/U/ПК) бывают и что прислать в заявку, чтобы мы дали расчёт и цену быстро.

Подберём кожухотрубный теплообменник под ваше ТЗ за 15–60 минут

Позвонить 8 (800) 302-58-75 Написать на почту Запросить расчёт

Разборные пластинчатые Паяные пластинчатые ЗИП: пластины и уплотнения Кожухотрубные ТО

Содержание:

Что это и когда применять
Исполнения Н/К/П/U/ПК — различия
Материалы и типовые пары сред
Подбор и расчёт: формулы и пример
Чек-лист исходных данных
Типичные ошибки и как их избежать
Эксплуатация и сервис
Сроки, цена, поставка
FAQ (10 ответов)

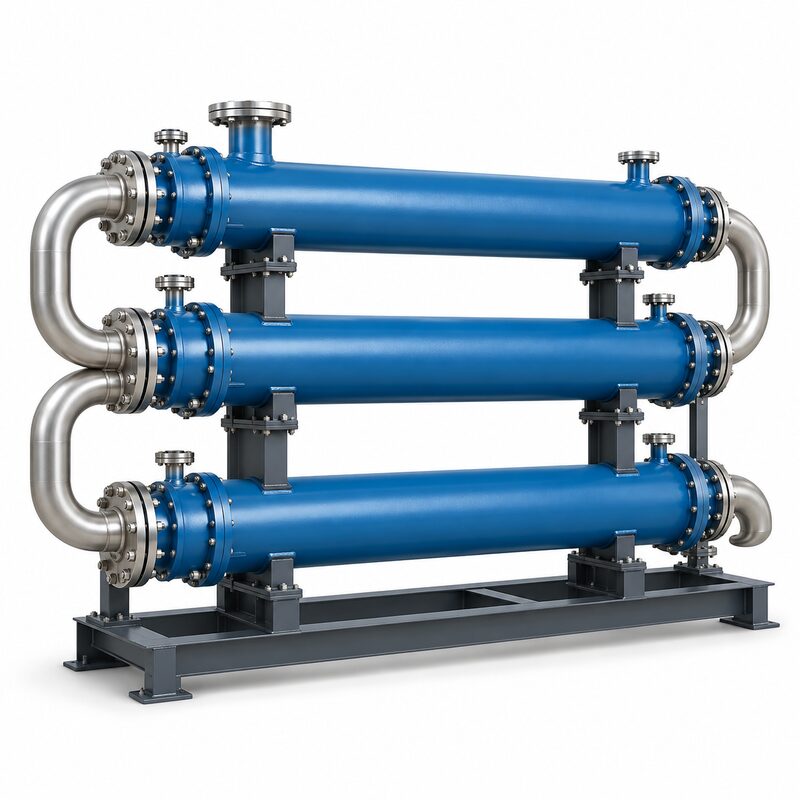

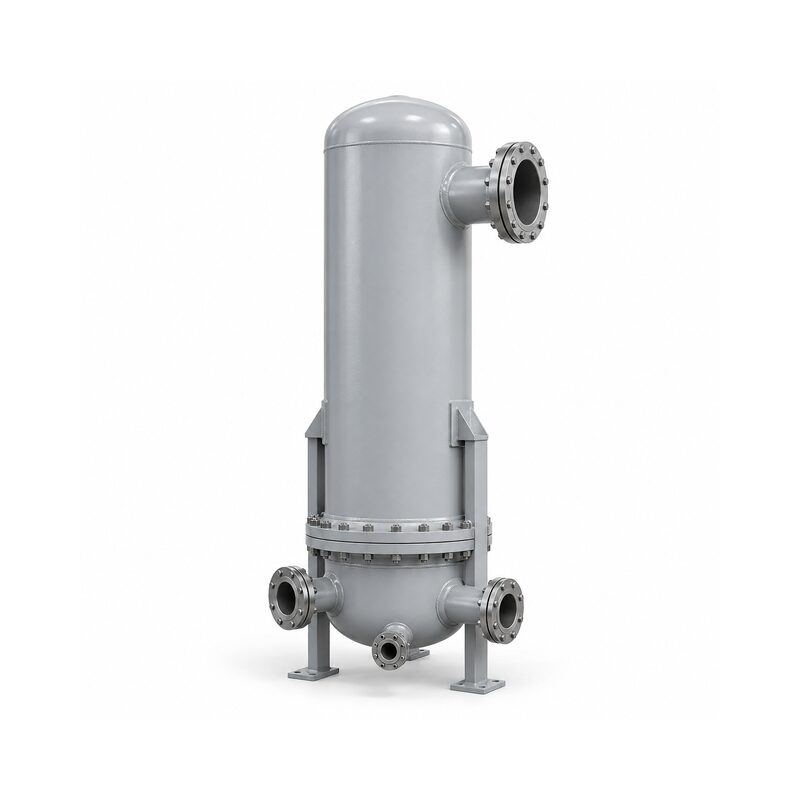

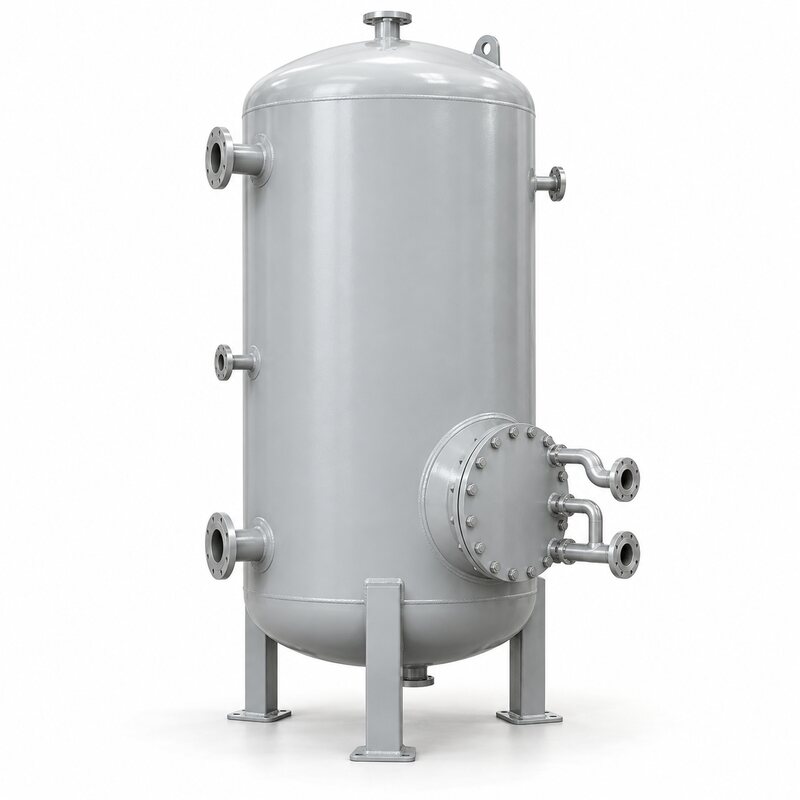

Кожухотрубный теплообменник: простое объяснение

Аппарат состоит из кожуха и пучка трубок. Одно течение идёт по трубкам, второе — в межтрубном пространстве. Перегородки внутри кожуха направляют поток поперёк трубок, повышая турбулентность и коэффициент теплопередачи. Разделяющая стенка исключает смешение сред и позволяет работать на высоких давлениях и температурах.

Такие аппараты чаще ставят в энергетике, нефтехимии, ГВС с паром, на маслоохладителях, в утилизационных контурах — там, где требуется жёсткий режим и удобная механическая чистка. Если приоритет — компактность и высокий коэффициент теплопередачи на чистых водах/гликолях, рассмотрите разборные пластинчатые или паяные.

Исполнения Н/К/П/U/ПК — чем отличаются

Тип	Суть	Когда выбирать	Сервис
Н — неподвижные трубные решётки	Простая и доступная конструкция	Чистые среды, умеренные перепады температур	Чистка по трубной стороне; межтрубная — ограниченно
К — съёмный пучок	Пучок вытаскивается из кожуха	Грязные/вязкие среды, частая механическая чистка	Максимально удобная ревизия обеих сторон
П — плавающая головка	Компенсация терморасширений	Большие ΔT, разные материалы кожуха/труб	Хорошая доступность обеих сторон
U — U-образные трубки	Одна трубная решётка, компактнее	Экономия места/бюджета при допустимой чистке U-колен	Чистка колен — инструментально, с ограничениями
ПК — полуразборная (съёмная крышка)	Быстрый доступ к оголовку/камере	Регулярные осмотры с одной стороны	Оперативный частичный сервис

Подсказка: выбор исполнения зависит от ΔT, требуемой частоты чистки, коррозионной обстановки и бюджета.

Материалы и типовые пары «среда ↔ среда»

Пара	Рекомендуемые материалы	Комментарии
вода ↔ вода/гликоль	Кожух: сталь/нерж.; Трубки: AISI 304/316L	316L устойчивее к хлоридам; следите за солесодержанием
пар ↔ вода	Кожух: сталь/нерж.; Трубки: 304/316L	Обязательны воздухоотвод и корректный конденсатоотвод
масло ↔ вода	Сталь/нерж.; при агрессивности — 316L	Поддерживайте турбулентность по маслу, контролируйте ΔP
морская вода ↔ вода/масло	Трубки: CuNi 90/10 или титан	Снижайте скорость для ограничения эрозии; аноды/защита
газ/дымогаз ↔ вода	Сталь/нерж.; для конденсации — стойкие материалы	Учитывайте загрязнение, коррозию и допустимое падение давления
агрессивные среды	316L/904L, титан, никелевые сплавы	Требуется коррозионный аудит и подбор уплотнений (EPDM/NBR/FKM)

Подбор и расчёт на практике (Q, LMTD, ΔP)

Тепловой баланс: Q = m · c · ΔT. Для воды можно использовать упрощённо: Q(кВт) ≈ 1.163 · G(т/ч) · ΔT(°C).

Логарифмическая разность температур: ΔT_lm = (ΔT₁−ΔT₂)/ln(ΔT₁/ΔT₂) (противоток предпочтителен).

Площадь теплообмена: A = Q / (U · ΔT_lm), где U — общий коэффициент теплопередачи (зависит от материалов, загрязнения, режимов).

Гидравлика (Дарси—Вейсбах): ΔP = λ · (L/D) · (ρ·v²/2) с учётом местных сопротивлений и перегородок.

Числовой пример: вода→вода, 80→60 °C (горячая) при 12 т/ч; холодная 15→40 °C.
Q ≈ 1.163·12·20 ≈ 279 кВт (по горячей стороне Q ≈ 1005 кВт, если считать в Вт с c=4.19 кДж/кг·К и m в кг/ч — используйте согласованные единицы).
Для расчёта площади возьмите U по чистой воде, затем заложите поправку на загрязнение.

Чек-лист исходных данных для подбора

Пара «среда ↔ среда», требования к чистке (мех./CIP), санитарные ограничения.
Температуры на входе/выходе, допустимые ΔT по обеим сторонам.
Расходы (мин/ном/макс) или тепловая нагрузка Q.
Давления/PN, допустимые перепады, категория/ТР ЕАЭС (если применимо).
Материалы кожуха/труб, уплотнения (EPDM/NBR/FKM), коррозионная среда.
Монтаж (гориз./верт.), доступ под ревизию, зона выкатки пучка.
Климат/площадка: улица/цех, морская вода, пыль/засоры.
Документы: паспорт, сертификаты, пакет для ЕАЭС/КЗ при необходимости.
Сроки и бюджет; готовность типовых решений/наличие.
Контакт для связи и удобный канал: телефон/почта/мессенджер.

Типичные ошибки и как их избежать

Недооценка загрязнения → падение U и мощности. Решение: коэффициент fouling + сервисное исполнение.
Слишком малые скорости → ламинарность/нагар. Решение: диаметр труб/шаг перегородок под Re>10 000.
Большие ΔT без компенсации → термонапряжения. Решение: плавающая головка/тип U.

Игнор перепадов давления → насос «не тянет». Решение: гидравлический баланс на этапе подбора.
Ошибки обвязки при пар↔вода. Решение: воздухоотвод/конденсатоотвод по схеме, дренажи.
Нет доступа для ревизии. Решение: учитывать зону выкатки, подъём/разбор.

Эксплуатация и сервис

Механическая чистка

Щётки по трубкам, пароструй; для грязных сред — съёмный пучок или плавающая головка для ускоренной ревизии.

Химическая промывка

Ингибированные составы по материалам, контроль pH/температуры, обратная промывка. См. также раздел оборудование для промывки.

Сроки, цена, поставка

Типовые исполнения — от 7–14 рабочих дней, проектные — по согласованному графику. На стоимость влияют: давление/температура, материалы (316L/титан/CuNi), исполнение (Н/К/П/U/ПК), длина пучка, требования к документам. Чтобы ускорить КП — пришлите чек-лист из раздела выше.

FAQ — ответы на частые вопросы

1. Когда кожухотрубный лучше пластинчатого?

При высоких T/PN, грязных/вязких средах, когда важна механическая чистка и ревизия. Если нужна компактность на чистых водах — смотрят пластинчатые.

2. Какое исполнение выбрать — Н, К, П, U или ПК?

Н — простые режимы; К — частая чистка; П — большие ΔT; U — компактность/бюджет; ПК — быстрый доступ к оголовку.

3. Какие материалы под морскую воду?

Трубки CuNi 90/10 или титан, кожух — нерж./сталь с защитой. Контролируйте скорость для снижения эрозии.

4. Можно ли «пар ↔ вода»?

Да. Нужны воздухоотвод, корректный конденсатоотвод, выбор материалов труб, компенсация термонапряжений.

5. Как учесть загрязнение в расчёте?

Добавьте термосопротивление fouling по обеим сторонам и заложите запас по площади. Поддерживайте турбулентность.

6. Какие данные прислать для расчёта?

Пары сред, Tвх/Твых, расходы/мощность, PN/ΔP, материалы, требования к чистке/ревизии, габариты/монтаж.

7. Какие сроки изготовления?

Типовые — от 7–14 раб. дней; проектные — по согласованному графику. КП готовим за 15–60 минут.

8. Как понять, что пора чистить?

Растёт ΔP и падает температура/мощность при прежних расходах. Это сигналы загрязнения теплообменной поверхности.

9. Чем отличаются 304 и 316L?

316L устойчивее к хлоридам/коррозии щелей; при солёной воде/агрессии 316L предпочтительнее.

10. Делаете комплект ЗИП и документы?

Да: поставка ЗИП, паспорт, сертификаты; для ЕАЭС/КЗ — пакет по запросу. Уточните в заявке.

Нужен подбор сегодня?

Позвонить 8 (800) 302-58-75 Получить КП Подобрать уплотнения/пластины

Рассчитаем кожухотрубный теплообменник

Нужны среды, расходы, температуры и давление. Подберём по ГОСТ или изготовим под ваши присоединения и габариты.

Подбор по ГОСТ либо изготовление под размер
Материал трубок под состав воды
Лист расчёта, цена, срок изготовления

Кожухотрубные теплообменники: типы, подбор, материалы, сроки

Кожухотрубный теплообменник: простое объяснение

Исполнения Н/К/П/U/ПК — чем отличаются

Материалы и типовые пары «среда ↔ среда»

Подбор и расчёт на практике (Q, LMTD, ΔP)

Чек-лист исходных данных для подбора

Типичные ошибки и как их избежать

Эксплуатация и сервис

Механическая чистка

Химическая промывка

Сроки, цена, поставка

Похожие материалы

FAQ — ответы на частые вопросы
