Подбор теплообменника Ридан: расчет, параметры и рекомендации
Подбор теплообменника Ридан позволяет определить оптимальную модель оборудования для отопления, горячего водоснабжения, вентиляции и технологических процессов. Инженеры компании «МСМ Тепло» выполняют профессиональный подбор пластинчатых теплообменников Ридан с учетом тепловой мощности, температурного режима, расхода теплоносителей и допустимых потерь давления.
Работаем по всей России и ЕАЭС: Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Пермь и другие города.
Что такое подбор теплообменника Ридан
Подбор теплообменника Ридан — это инженерная процедура определения оптимальной модели пластинчатого теплообменника для конкретной системы. В процессе подбора рассчитываются тепловая мощность оборудования, площадь поверхности теплообмена, количество пластин и гидравлические параметры аппарата.
Правильный подбор оборудования позволяет обеспечить стабильную работу системы, снизить энергопотребление и увеличить срок службы теплообменника.
- системы отопления
- горячее водоснабжение
- индивидуальные тепловые пункты
- вентиляция и кондиционирование
- чиллеры и холодильные установки
- промышленные технологические процессы
Какие данные нужны для подбора
Для корректного подбора теплообменника необходимо определить основные параметры системы. Чем точнее исходные данные, тем более точным будет расчет оборудования.
Температурные параметры
- температура теплоносителя на входе
- температура на выходе
- температурный график системы
- необходимый нагрев или охлаждение
Расход теплоносителя
- объемный расход (м³/ч)
- массовый расход
- характеристики насосов
- ограничения по гидравлическому сопротивлению
Тип рабочей среды
- вода
- водно-гликолевые растворы
- масла
- технологические жидкости
Монтаж и условия эксплуатации
- тип присоединений
- рабочее давление
- температурный диапазон
- ограничения по габаритам
Основные параметры подбора
Основными параметрами подбора пластинчатых теплообменников являются тепловая мощность системы, температурный напор и площадь поверхности теплообмена.
| Параметр | Типичные значения | Комментарий |
|---|---|---|
| Тепловая мощность | 50–5000 кВт | зависит от системы |
| ΔT | 20–50 °C | разность температур |
| Потери давления | 20–60 кПа | для систем отопления |
| Скорость потока | 0.3–0.8 м/с | оптимальный режим работы |
Пример подбора теплообменника
Пример 1 — ГВС для многоквартирного дома
Для системы горячего водоснабжения жилого дома требуется подобрать теплообменник Ридан, который обеспечит нагрев холодной воды с 10 до 60 °C при расходе 12 м³/ч. В качестве греющего контура используется сетевая вода с графиком 80/60 °C.
На первом этапе определяется тепловая нагрузка системы, затем рассчитывается температурный напор, допустимые потери давления и ориентировочная площадь поверхности теплообмена. Для такой задачи обычно подбирают разборный пластинчатый теплообменник Ридан с достаточным запасом по поверхности, чтобы оборудование стабильно работало не только в номинальном режиме, но и при пиковом водоразборе.
В результате подбора заказчик получает аппарат с оптимальным количеством пластин, расчетной мощностью порядка 650–700 кВт, удобным обслуживанием и возможностью дальнейшей модернизации при изменении параметров системы.
Пример 2 — охлаждение технологической жидкости
Для производственной линии требуется подобрать теплообменник Ридан для охлаждения технологической жидкости в контуре вода/гликоль. Исходные данные включают температуру жидкости на входе и выходе, расход среды, допустимые потери давления и ограничения по монтажным размерам.
При подборе учитывается повышенная вязкость гликолевого раствора, из-за которой изменяются коэффициент теплопередачи и гидравлическое сопротивление каналов. Поэтому стандартный подбор “по мощности” без инженерной проверки в таких системах часто приводит либо к недостаточной эффективности, либо к завышенным потерям давления.
В подобной задаче обычно выбирают аппарат с увеличенной площадью теплообмена и корректной схемой каналов, чтобы сохранить баланс между компактностью, эффективностью и допустимой нагрузкой на насосную группу.
Серии теплообменников Ридан и особенности выбора
Подбор теплообменника Ридан всегда зависит не только от требуемой мощности, но и от серии аппарата, конструктивного исполнения, условий эксплуатации и возможностей сервиса. Для отопления, ГВС и большинства инженерных систем чаще всего применяются разборные пластинчатые модели, которые позволяют изменять количество пластин и проводить обслуживание без полной замены оборудования.
Для компактных установок и задач с ограниченным монтажным пространством могут использоваться более компактные решения, а для промышленности и тяжелых режимов — аппараты с повышенным классом давления, усиленной рамой, специальными материалами пластин и химически стойкими уплотнениями.
| Тип / исполнение | Особенности | Где применяется |
|---|---|---|

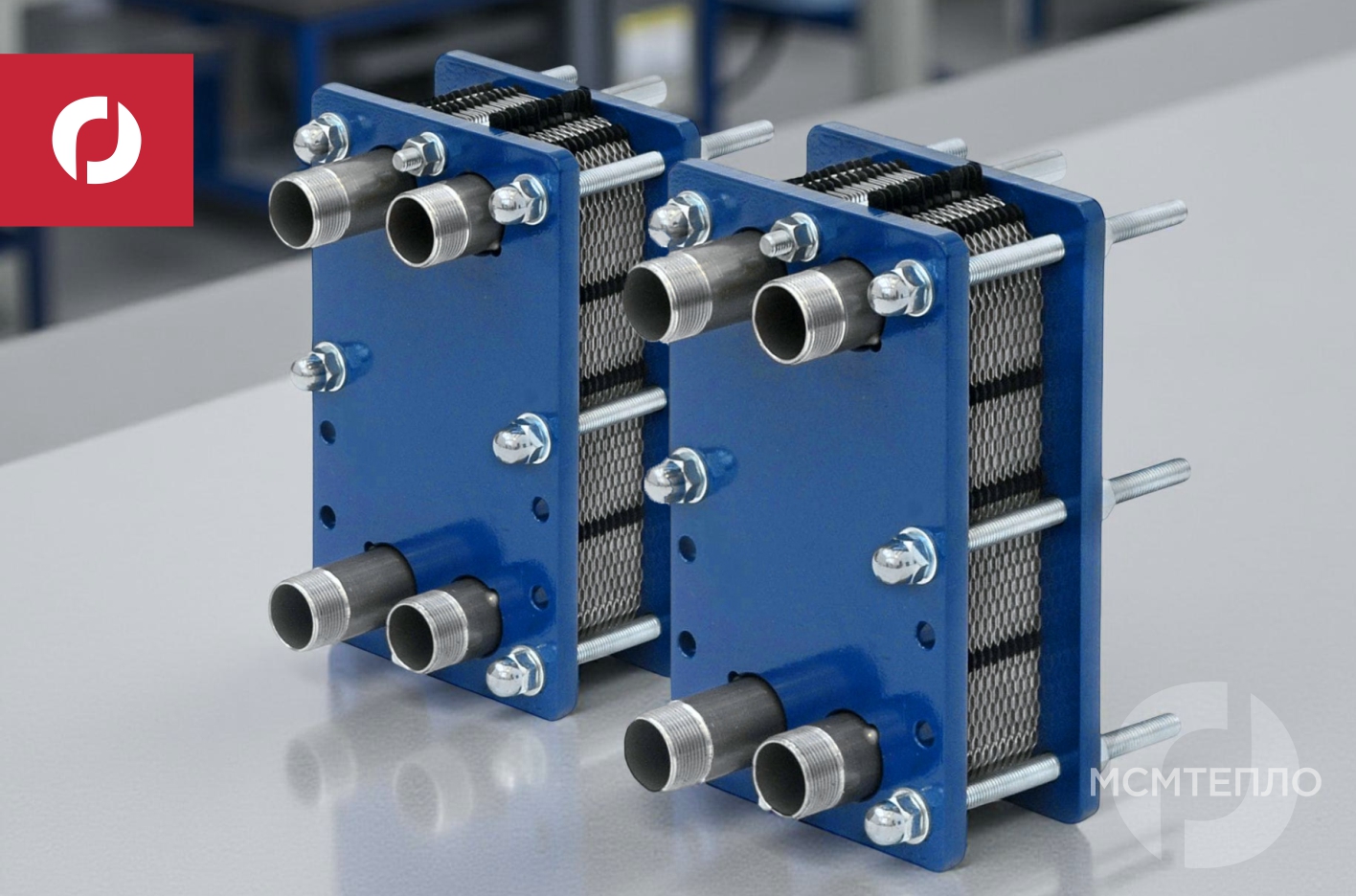

| Разборные пластинчатые | Можно обслуживать, менять количество пластин, адаптировать под режим | ГВС, отопление, ИТП, вентиляция |
| Компактные исполнения | Меньшие габариты, удобство монтажа в ограниченном пространстве | Модульные установки, машинные помещения, чиллерные |
| Промышленные серии | Повышенный ресурс, работа с большими расходами и мощностями | Производство, энергетика, технологические процессы |
| Исполнения для агрессивных сред | Спецматериалы пластин и уплотнений, стойкость к коррозии | Химия, нефтехимия, морская вода, специальные среды |
Если в системе важны не только текущие параметры, но и возможность увеличения мощности в будущем, лучше сразу закладывать аппарат с запасом по раме или с возможностью доукомплектовать пакет пластин. Такой подход особенно удобен для объектов, где возможна реконструкция теплового пункта или рост нагрузки после ввода новых помещений.
Материалы, рабочие параметры и совместимость со средами
Материалы пластин
Для большинства систем отопления и ГВС используются пластины из нержавеющей стали, которые обеспечивают хорошую коррозионную стойкость и стабильную работу при стандартных параметрах теплоносителя.
Для агрессивных сред, морской воды, отдельных химических растворов и некоторых промышленных процессов могут применяться титановые пластины или специальные коррозионно-стойкие сплавы.
Материалы уплотнений
Материал уплотнений подбирается по температуре, составу среды и режиму эксплуатации. Для воды и большинства систем отопления часто применяют EPDM, для масел и части углеводородов — NBR, для более сложных условий и повышенных температур — Viton и другие специализированные материалы.
Ошибка в выборе уплотнений может привести к ускоренному старению, потере герметичности и сокращению межсервисного интервала, поэтому этот параметр обязательно учитывается при подборе.
Рабочее давление и температура
При подборе теплообменника Ридан обязательно учитывают рабочее и испытательное давление, температурный диапазон и возможные гидроудары в системе. Для типовых объектов ЖКХ часто достаточно стандартных исполнений, а для промышленности могут потребоваться решения с более высоким классом давления.
Совместимость со средами
Вода, гликоль, технологические растворы, масла, пищевая продукция — каждая среда предъявляет свои требования к материалам аппарата. Именно поэтому корректный подбор — это не только выбор мощности, но и оценка химической совместимости всех элементов конструкции.
Гидравлические характеристики и потери давления
Гидравлические параметры теплообменника напрямую влияют на работу всей системы. Если аппарат подобран без учета потерь давления, могут возникнуть проблемы с циркуляцией, недостаточной производительностью насосов, перерасходом электроэнергии и нестабильной температурой на объекте.
При подборе инженеры оценивают скорость движения среды в каналах, сопротивление по каждому контуру, характеристики насосного оборудования и реальные ограничения проекта. Для отопления, ГВС и большинства инженерных систем обычно ориентируются на диапазон потерь давления порядка 20–60 кПа на контур, но точное значение всегда зависит от конкретной задачи.
- допустимые потери давления по горячему и холодному контуру;
- тип насосов и запас по напору;
- вязкость теплоносителя и изменение свойств при температуре;
- риск загрязнения каналов и необходимость сервисного доступа;
- режим работы системы — постоянный или переменный.
Практический момент: слишком малые потери давления часто означают заниженную скорость потока и снижение теплоотдачи, а слишком большие — рост нагрузки на насосы и увеличение эксплуатационных затрат. Поэтому хороший подбор всегда ищет баланс между тепловой эффективностью и гидравликой.
Стоимость, сроки и что влияет на цену
30–90 минут (оперативный ответ с расчетом параметров и подбором модели теплообменника Ридан).
Со склада — 1–3 дня; изготовление стандартных моделей — 5–20 рабочих дней.
Площадь теплообмена, количество пластин, материалы, класс давления, тип присоединений и требования к документации.
После подбора оборудования специалисты обычно предлагают несколько вариантов решения задачи:
- базовый вариант — минимальная стоимость оборудования;
- стандартный вариант — оптимальный баланс цены и ресурса;
- усиленный вариант — для агрессивных сред, повышенных температур и давления.
В коммерческом предложении вы получаете полный подбор теплообменника Ридан, спецификацию оборудования, рекомендации по установке, а также техническую документацию и сроки поставки.
Практические кейсы
ЖКХ / ИТП жилого комплекса
Для теплового пункта многоквартирного дома требовался подбор теплообменника Ридан для системы ГВС с устойчивой работой в часы максимального водоразбора. Был выбран разборный пластинчатый аппарат с запасом по поверхности, что позволило обеспечить стабильный нагрев воды и удобное обслуживание в эксплуатации.
Пищевая промышленность
На производственном объекте требовался подбор теплообменника для работы с чувствительной к загрязнениям средой. При выборе учитывали не только мощность, но и санитарные требования, совместимость материалов и возможность регулярной промывки оборудования.
Нефтехимия / промышленный участок
Для охлаждения технологической среды был подобран аппарат с учетом повышенной температуры, специфики рабочей жидкости и требований к коррозионной стойкости. В проекте особое внимание уделялось материалам пластин, уплотнениям и надежной работе оборудования в тяжелом режиме.
Холодоснабжение / чиллерный контур
Для системы с водно-гликолевым раствором требовалось подобрать теплообменник Ридан с ограничением по габаритам и потерям давления. Подбор выполнялся с учетом вязкости теплоносителя, поэтому конфигурация аппарата была выбрана не по упрощенной схеме, а по полноценному инженерному расчету.
FAQ — ответы на частые вопросы
1. Какие данные нужны для подбора теплообменника Ридан?
Для корректного подбора нужны температуры по обоим контурам, расход теплоносителя, тепловая нагрузка или требуемый режим нагрева/охлаждения, допустимые потери давления, характеристики среды и условия эксплуатации. Чем точнее исходные данные, тем точнее будет итоговый подбор.
2. Сколько времени занимает подбор?
Обычно оперативный подбор занимает от 30 до 90 минут после получения исходной информации. Если задача нестандартная, связана с агрессивными средами, особыми материалами или сложной гидравликой, срок может быть больше из-за необходимости дополнительной инженерной проверки.
3. Можно ли подобрать теплообменник Ридан по мощности?
Ориентироваться только на мощность недостаточно. Для корректного выбора также нужно учитывать температурный график, реальные расходы, свойства среды, допустимые потери давления и монтажные ограничения, иначе есть риск получить аппарат, который формально подходит по кВт, но плохо работает в системе.
4. Какие теплообменники Ридан чаще всего подбирают для ГВС и отопления?
Для таких задач чаще всего используют разборные пластинчатые теплообменники, так как они эффективны, удобны в обслуживании и позволяют адаптировать аппарат под конкретную нагрузку. Это особенно важно для тепловых пунктов, где возможны изменения режима эксплуатации.
5. Какие материалы пластин и уплотнений используются?
Обычно применяются пластины из нержавеющей стали, а для более агрессивных сред — титан или специальные сплавы. Уплотнения подбираются по составу среды и температуре: это могут быть EPDM, NBR, Viton и другие варианты в зависимости от условий работы.
6. Как учитываются потери давления при подборе?
Потери давления являются одним из ключевых параметров, потому что они влияют на работу насосов и стабильность системы. При подборе инженеры ищут баланс между хорошей теплоотдачей и допустимым гидравлическим сопротивлением, чтобы оборудование работало эффективно без перегрузки насосного контура.
7. Можно ли подобрать теплообменник с запасом на будущее увеличение нагрузки?
Да, такой подход часто используется на объектах с перспективой расширения. В зависимости от задачи можно заложить запас по поверхности теплообмена или подобрать раму с возможностью увеличения пакета пластин, чтобы модернизировать аппарат без полной замены оборудования.
8. Где применяются теплообменники Ридан?
Они широко используются в системах отопления, горячего водоснабжения, вентиляции, холодоснабжения, на промышленных предприятиях, в пищевой отрасли, энергетике и технологических процессах. Конкретная модель подбирается под режим работы и особенности среды.
9. Как часто требуется обслуживание теплообменника?
Периодичность обслуживания зависит от качества теплоносителя, загрязненности системы и режима эксплуатации. В среднем профилактическая промывка и проверка состояния пластин и уплотнений выполняются раз в 1–2 года, но для некоторых объектов интервал может быть меньше.
10. Как отправить заявку на подбор?
Вы можете направить исходные данные на электронную почту, связаться по телефону или заполнить форму заявки на странице. После получения параметров инженеры подготовят подбор, рекомендации по исполнению и коммерческое предложение под ваш объект.
