Расчёт пластинчатого теплообменника: формулы, методика и инженерный подбор

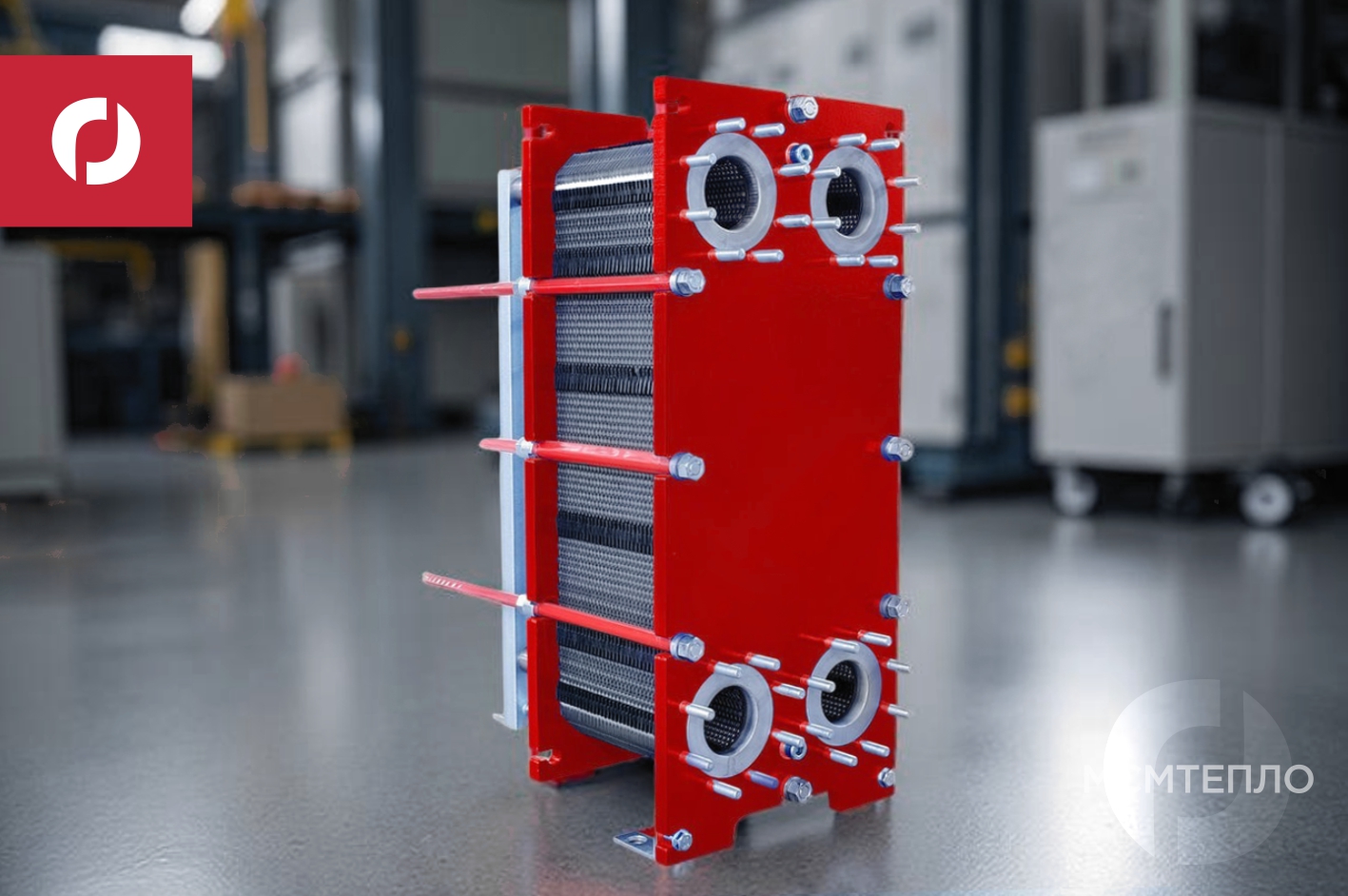

Расчёт пластинчатого теплообменника — это инженерная процедура определения тепловой мощности, площади поверхности теплообмена, количества пластин и допустимых гидравлических потерь. Корректный расчёт позволяет подобрать оборудование для систем отопления, горячего водоснабжения, вентиляции, чиллеров и технологических процессов. Специалисты компании «МСМ Тепло» выполняют профессиональный расчёт теплообменников за 30–90 минут и подбирают оптимальное оборудование под реальные условия эксплуатации.
Работаем по всей России и ЕАЭС: Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Пермь, Казань и другие города.
Что такое расчёт пластинчатого теплообменника
Расчёт пластинчатого теплообменника представляет собой инженерную процедуру определения параметров теплообменного аппарата, необходимых для передачи требуемой тепловой мощности между двумя теплоносителями. В процессе расчёта определяется площадь теплообменной поверхности, количество пластин, конфигурация каналов, допустимые потери давления и эффективность теплообмена.
Правильно выполненный расчёт позволяет подобрать теплообменник, который обеспечит стабильную работу системы, минимальные энергозатраты и высокий ресурс оборудования.
- системы отопления зданий
- горячее водоснабжение
- тепловые пункты (ИТП и ЦТП)
- чиллеры и холодильные установки
- пищевая промышленность
- химические и нефтехимические производства
Какие данные нужны для расчёта
Для корректного расчёта пластинчатого теплообменника необходимо собрать исходные параметры системы. Эти данные позволяют определить тепловую мощность, площадь поверхности теплообмена, гидравлические характеристики и оптимальную конфигурацию аппарата.
Температурные параметры
- температура горячего теплоносителя на входе
- температура горячего теплоносителя на выходе
- температура холодного теплоносителя
- желаемая температура нагрева или охлаждения
- температурный график системы
Расходы теплоносителей
- массовый расход (кг/с)
- объёмный расход (м³/ч)
- допустимые потери давления
- характеристики насосного оборудования
Тип рабочей среды
- вода
- водно-гликолевые растворы
- масла
- технологические жидкости
- пищевые продукты
Условия монтажа
- тип подключения (резьба, фланцы)
- ограничения по габаритам
- рабочее давление системы
- температурный диапазон
Формулы расчёта теплообменника
Основой инженерного расчёта теплообменников является уравнение теплопередачи, которое связывает тепловую мощность системы, площадь поверхности теплообмена и температурный напор.
Основная формула:
Q = U × A × ΔTlm
где:
- Q — тепловая мощность (Вт)
- U — коэффициент теплопередачи
- A — площадь поверхности теплообмена
- ΔTlm — логарифмический температурный напор
Для расчёта мощности по параметрам жидкости используется уравнение теплового баланса:
Q = G × c × ΔT
- G — массовый расход теплоносителя
- c — удельная теплоёмкость
- ΔT — разность температур
| Параметр | Типичные значения | Комментарий |
|---|---|---|
| ΔTlm | 20–50 °C | зависит от температурного графика системы |
| Коэффициент теплопередачи | 1500–4000 Вт/м²·К | для пластинчатых теплообменников |
| Потери давления | 20–60 кПа | для систем отопления и ГВС |
| Скорость потока | 0.3–0.8 м/с | оптимальный режим теплообмена |
Пример расчёта теплообменника
Пример 1 — горячее водоснабжение
Холодная вода нагревается с 10 до 60 °C. Расход составляет 12 м³/ч.
Расчёт мощности:
Q ≈ 700 кВт
Для такого режима обычно применяется разборный пластинчатый теплообменник с площадью теплообмена около 9–10 м².
Пример 2 — система охлаждения
Контур гликоля 30% охлаждается с 12 до 7 °C.
Расход жидкости — 15 м³/ч.
Тепловая мощность системы: около 75–80 кВт.
Для таких параметров часто используют компактные паянные теплообменники.
Выбор типа теплообменника
| Тип аппарата | Преимущества | Область применения |
|---|---|---|
| Пластинчатый разборный | высокая эффективность, обслуживание | отопление, ГВС, вентиляция |
| Паянный пластинчатый | компактность и герметичность | чиллеры и холодильные установки |
| Кожухотрубный | устойчивость к высоким давлениям | нефтехимия и энергетика |
Материалы и совместимость
Материалы пластин
- нержавеющая сталь
- титан
- никелевые сплавы
Материалы уплотнений
- EPDM — вода и отопление
- NBR — масла
- Viton — высокая температура
Гидравлические расчёты
Гидравлическое сопротивление теплообменника оказывает влияние на работу насосного оборудования и эффективность теплообмена.
- оптимальные потери давления — 20–60 кПа
- скорость потока — 0.3–0.8 м/с
- слишком низкая скорость снижает теплоотдачу
- слишком высокая скорость вызывает шум и износ оборудования
Стоимость, сроки и что влияет на цену
Оперативный инженерный расчёт выполняется в течение 30–90 минут после получения исходных данных.
Стандартные модели теплообменников могут быть поставлены со склада в течение 1–3 дней. Если требуется индивидуальная конфигурация или специальный материал пластин, срок изготовления составляет от 5 до 20 рабочих дней.
Цена теплообменника зависит от площади теплообмена, количества пластин, материала пластин и уплотнений, класса давления (PN), типа присоединений и требований к документации.
При подборе оборудования инженеры обычно готовят несколько вариантов:
- базовый вариант — минимальная стоимость оборудования;
- стандартный вариант — оптимальный баланс цены и ресурса;
- усиленный вариант — для агрессивных сред, повышенных температур и давления.
В коммерческом предложении вы получаете полный расчёт теплообменника, спецификацию оборудования, чертёж присоединений и рекомендации по эксплуатации.
Практические кейсы применения теплообменников
ЖКХ — центральный тепловой пункт
Для системы горячего водоснабжения жилого комплекса был выполнен расчёт разборного пластинчатого теплообменника мощностью около 800 кВт. Был заложен запас по площади теплообмена 10%, что позволило обеспечить стабильную температуру воды даже при пиковом потреблении в утренние и вечерние часы.
Пищевая промышленность — пастеризация молока
Для молочного производства был рассчитан теплообменник из нержавеющей стали с санитарными соединениями. Особое внимание уделялось чистоте каналов, поэтому скорость потока была ограничена для предотвращения образования отложений.
Нефтехимия — охлаждение технологической жидкости
В технологической линии нефтехимического предприятия используется теплообменник с титановыми пластинами и фторкаучуковыми уплотнениями. Аппарат рассчитан на рабочее давление PN 25 и повышенные температуры среды.
Система холодоснабжения — чиллер
Для контура охлаждения с водно-гликолевым раствором был рассчитан паянный пластинчатый теплообменник. При расчёте учитывалась повышенная вязкость гликоля, поэтому площадь теплообмена была увеличена, что позволило сохранить оптимальные потери давления.
FAQ — ответы на частые вопросы
1. Какие данные необходимы для расчёта пластинчатого теплообменника?
Для корректного расчета пластинчатого теплообменника требуется несколько основных параметров. В первую очередь это температуры теплоносителей на входе и выходе по каждому контуру, расход среды (м³/ч или кг/ч), тип теплоносителя (вода, гликоль, масло и т.д.), а также допустимые потери давления. Также желательно указать назначение системы — например отопление, горячее водоснабжение, охлаждение технологической жидкости или работа в составе холодильной установки. Чем точнее исходные данные, тем точнее будет подбор оборудования и расчёт тепловой мощности.
2. По какой формуле выполняется расчет пластинчатого теплообменника?
Основная формула теплопередачи выглядит следующим образом: Q = U × A × ΔTlm. Здесь Q — тепловая мощность теплообменника, U — коэффициент теплопередачи, A — площадь поверхности теплообмена, а ΔTlm — логарифмический средний температурный напор. Перед этим также рассчитывается тепловой баланс по формуле Q = G × c × ΔT, где G — массовый расход теплоносителя, c — удельная теплоёмкость, а ΔT — разность температур между входом и выходом среды.
3. Что такое логарифмический температурный напор (ΔTlm) и почему он важен?
Логарифмический температурный напор — это усреднённая разность температур между двумя теплоносителями по всей длине теплообменника. Этот параметр учитывает изменение температуры потоков вдоль поверхности теплообмена и используется для более точного расчета тепловой мощности. Чем выше значение ΔTlm, тем меньшая площадь поверхности теплообмена требуется для передачи одинакового количества тепла.
4. Как определить необходимую площадь поверхности теплообмена?
Площадь поверхности теплообмена определяется исходя из требуемой тепловой мощности и коэффициента теплопередачи. После определения тепловой нагрузки рассчитывается площадь пластин, необходимая для передачи тепла между потоками. В пластинчатых теплообменниках эта площадь формируется за счет набора гофрированных пластин, которые создают развитую поверхность теплообмена и интенсивную турбулентность потоков.
5. Чем пластинчатый теплообменник отличается от кожухотрубного?
Пластинчатые теплообменники отличаются высокой эффективностью теплопередачи и компактными размерами. Благодаря гофрированной поверхности пластин создаётся турбулентный поток, что значительно увеличивает коэффициент теплопередачи. Кожухотрубные теплообменники, в свою очередь, чаще используются при высоких давлениях, агрессивных средах и больших промышленных установках.
6. Какие параметры влияют на выбор количества пластин в теплообменнике?
Количество пластин определяется тепловой нагрузкой, температурным напором, расходом теплоносителей и допустимыми потерями давления. Чем больше площадь теплообмена требуется для передачи тепла, тем большее количество пластин устанавливается в аппарате. При этом инженеры также учитывают гидравлическое сопротивление каналов и скорость движения жидкости.
7. Как учитываются потери давления при расчете теплообменника?
Потери давления рассчитываются с учетом скорости движения жидкости в каналах между пластинами, вязкости теплоносителя и геометрии каналов. Слишком большие потери давления могут привести к увеличению нагрузки на насосы и повышенному энергопотреблению. Поэтому при проектировании подбирается оптимальный баланс между эффективностью теплообмена и гидравлическим сопротивлением.
8. Какие материалы используются для пластин и уплотнений?
Наиболее распространенным материалом пластин является нержавеющая сталь, которая подходит для большинства водных растворов. Для агрессивных сред или морской воды применяются титановые пластины. Уплотнения изготавливаются из различных типов эластомеров — например EPDM для воды и гликоля, NBR для масел и углеводородов, а также FKM для высоких температур и химически активных сред.
9. Сколько времени занимает расчет пластинчатого теплообменника?
При наличии всех исходных данных предварительный расчет может быть выполнен инженером в течение 30–60 минут. После расчета формируется техническое предложение, которое включает подбор модели теплообменника, количество пластин, площадь поверхности теплообмена, допустимые потери давления и ориентировочную стоимость оборудования.
10. Где можно заказать расчет и подбор пластинчатого теплообменника?
Компания «МСМ Тепло» выполняет расчет пластинчатых теплообменников для систем отопления, горячего водоснабжения, холодильных установок и различных технологических процессов. Вы можете отправить исходные данные по электронной почте, позвонить по телефону 8 (800) 302-58-75 или заполнить форму заявки на странице сайта. После обработки запроса специалисты подготовят расчет и коммерческое предложение.
