Кожухотрубные теплообменники: история, конструкция и применение
Кожухотрубные теплообменники: история, применение и конструкция
Полный разбор кожухотрубного теплообменника: от первых патентов начала XX века до современных аппаратов TEMA. Конструкция, типы, материалы, область применения и принципы подбора для промышленности.
Содержание
История кожухотрубных теплообменников
От патентов начала XX века до современных стандартов TEMA и ASME
Кожухотрубный теплообменник — один из самых ранних промышленных теплообменных аппаратов. Первые конструкции появились в конце XIX века в составе паровых машин и поверхностных конденсаторов. С развитием нефтепереработки в 1910–1930-е годы кожухотрубные аппараты стали основным инструментом для нагрева, охлаждения и конденсации углеводородов под давлением.
В 1939 году в США была учреждена ассоциация TEMA (Tubular Exchanger Manufacturers Association), которая разработала единую классификацию и стандарты на конструкцию кожухотрубных теплообменников. Стандарт TEMA до сих пор остаётся отраслевым ориентиром: на его буквенные обозначения (типы передней камеры, кожуха и задней камеры) опираются проектные институты в РФ, ЕС и Азии.
В СССР параллельно развивалась собственная школа: серия ГОСТ 15118–15122 (теплообменники кожухотрубные с неподвижными трубными решётками, с температурным компенсатором, с U-образными трубами, с плавающей головкой) задала типоразмерный ряд для нефтехимии, энергетики и химической промышленности. Современные российские заводы (ОАО «Дзержинскхиммаш», «Пензхиммаш», «Уралхиммаш», «Салаватнефтемаш») выпускают аппараты по этим стандартам с площадью теплообмена от 1 до 5000 м².

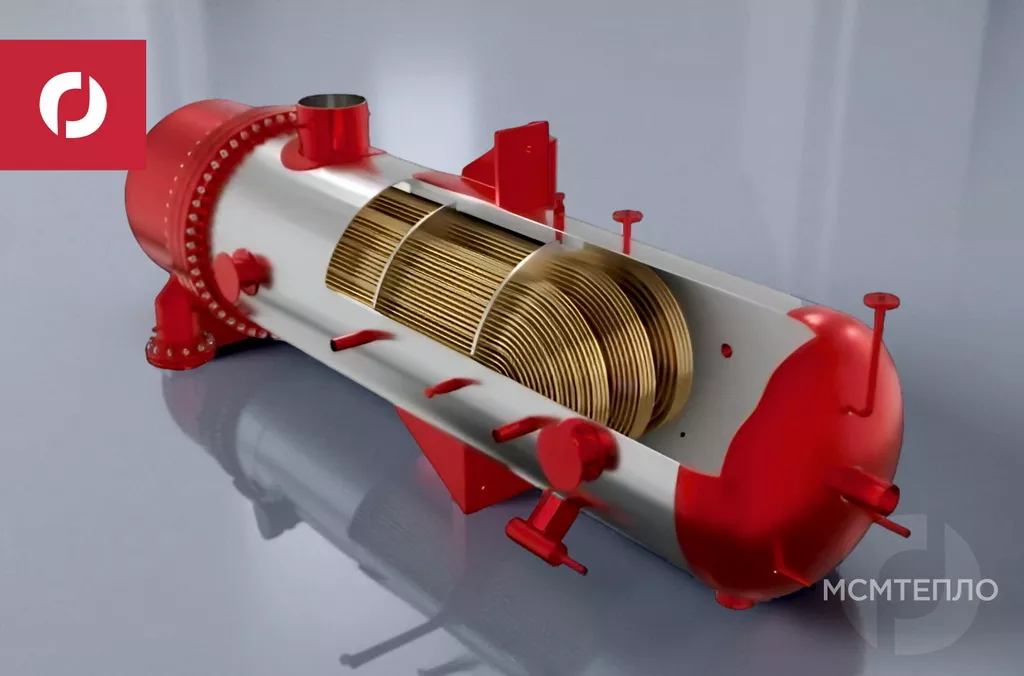

Конструкция и основные узлы
Из чего состоит классический кожухотрубный теплообменник
Принцип работы кожухотрубного теплообменника прост: один теплоноситель движется по трубному пространству (внутри пучка труб), второй — по межтрубному пространству (снаружи труб, внутри кожуха). Передача тепла идёт через стенку трубы. Конструкция позволяет выдерживать высокие давления и температуры, очищать аппарат механически и работать с загрязнёнными средами.
Кожух (корпус)
Цилиндрическая обечайка из стали 09Г2С, 12Х18Н10Т или 20. Диаметр 159–2000 мм. Толщина 6–40 мм. Воспринимает давление межтрубного пространства до 6,4 МПа.
Трубный пучок
От 7 до 1500+ труб диаметром 16, 20, 25, 38 мм. Длина 1–9 м. Шаг разбивки треугольный или квадратный. Площадь теплообмена 1–5000 м².
Трубные решётки
Толстые диски толщиной 30–120 мм с просверлёнными отверстиями. Концы труб развальцованы или приварены. Передняя решётка крепится к фланцу, задняя — фиксирована или плавающая.
Распределительная камера
Передняя крышка с патрубками входа/выхода трубного контура. Внутри — перегородки для организации многоходовой схемы (2, 4, 6, 8 ходов).
Поперечные перегородки
Сегментные диски в межтрубном пространстве. Создают перекрёстный ток и увеличивают коэффициент теплопередачи. Шаг 0,2–1,0 диаметра кожуха.
Задняя крышка
Фиксированная (тип L, M, N по TEMA), с плавающей головкой (S, T) или для U-образных труб (U). Определяет компенсацию температурных расширений.
Базовые параметры аппаратов
Типы и классификация по TEMA и ГОСТ
С неподвижной решёткой, с компенсатором, с плавающей головкой, с U-трубами
В основе классификации лежит способ компенсации температурных расширений между кожухом и трубным пучком. При работе с высокими градиентами температур (более 50 °C между средами) трубы и кожух удлиняются по-разному, что вызывает термические напряжения. Решение этой проблемы определяет тип аппарата.
С неподвижными трубными решётками (ТН)
Самый простой и дешёвый тип. ГОСТ 15120. Обе решётки приварены к кожуху. Компенсация — только за счёт упругости стенки кожуха или линзового компенсатора. Применяется при ΔT до 50 °C. Площадь до 1000 м². Доля рынка в РФ — ~45%.
С температурным компенсатором (ТК)
ГОСТ 15119. Между решёткой и кожухом установлен линзовый или мембранный компенсатор. Допускает разницу температур до 100–120 °C. Применяется в нефтехимии, для нагрева воздуха в ТЭС. Доля рынка ~15%.
С плавающей головкой (ПГ)
ГОСТ 15121. Одна трубная решётка свободно перемещается внутри кожуха. Компенсирует ΔT до 250 °C. Допускает извлечение пучка для механической чистки. Дорогой, но удобный в обслуживании. Доля рынка ~25%.
С U-образными трубами (U)
ГОСТ 15122. Трубный пучок изогнут U-образно, одна решётка отсутствует. Свободное температурное расширение каждой трубы. ΔT до 300 °C. Минус: невозможна механическая чистка внутри труб. Доля рынка ~15%.
Классификация TEMA: три буквы
Международный стандарт TEMA обозначает каждый аппарат тремя буквами: тип передней камеры (A, B, C, D, N) — тип кожуха (E, F, G, H, J, K, X) — тип задней камеры (L, M, N, P, S, T, U, W). Например, «BEM» означает: передняя камера B (с крышкой на болтах), кожух E (одноходовой), задняя камера M (с неподвижной решёткой).
| Передняя камера | Кожух | Задняя камера |
|---|---|---|
| A — съёмная крышка и трубная решётка | E — одноходовой | L — неподвижная (как A) |
| B — приварная крышка | F — двухходовой с продольной перегородкой | M — неподвижная (как B) |
| C — несъёмная с пучком | G — поперечный поток (split flow) | N — неподвижная (как N) |
| D — высокого давления (бугельная) | J — с разделённым потоком | S — плавающая головка съёмная |
| N — встроенная в трубу | K — испаритель (kettle) | T — плавающая выдвижная |
| — | X — поперечный (crossflow) | U — U-образные трубы |
Материалы труб и кожуха
От углеродистой стали до титана: выбор под среду и температуру
Материал — главный фактор стоимости и долговечности. Углеродистая сталь стоит дёшево, но не подходит для агрессивных сред. Нержавейка AISI 316 решает большинство задач промышленности. Титан и сплавы Hastelloy применяют для морской воды, кислот и хлоридов.
| Материал | Среды | T, °C | Стоимость | Ресурс |
|---|---|---|---|---|
| Сталь 20, 09Г2С (углеродистая) | Вода, пар, нефть, мазут | −40…+450 | 1× | 15–25 лет |
| 12Х18Н10Т (AISI 321) | Слабоагрессивные кислоты, пищевые среды | −40…+550 | 3–4× | 20–30 лет |
| 10Х17Н13М2Т (AISI 316Ti) | Хлориды, морская вода, кислоты | −40…+450 | 4–5× | 25–30 лет |
| Латунь Л68, Л70 | Сетевая вода, конденсаторы пара | −40…+250 | 2–3× | 15–20 лет |
| Медно-никелевые сплавы (МНЖ 5-1) | Морская вода, рассолы | −40…+300 | 6–8× | 25–30 лет |
| Титан ВТ1-0, Grade 2 | Любая агрессивная среда, хлор | −60…+350 | 10–15× | 30+ лет |
| Hastelloy C-276 | Сильные кислоты, царская водка | −196…+650 | 20–25× | 25–30 лет |
Нужен подбор кожухотрубного теплообменника?
Инженер рассчитает площадь, материал и тип под вашу среду, давление и температуру. Бесплатно
Промышленные применения
Где работают кожухотрубные теплообменники сегодня
Несмотря на распространение пластинчатых аппаратов, кожухотрубные удерживают примерно 60% рынка промышленных теплообменников в РФ за счёт устойчивости к высокому давлению, температуре и загрязнённым средам.
Нефтепереработка
Подогрев нефти перед ректификационными колоннами, конденсация паров бензина, охлаждение мазута. ТО типа BEM и BES с U-трубами. Давление 1,6–6,4 МПа, температура до 400 °C.
Нефтехимия и химия
Реакторные предконденсаторы, испарители кубовых остатков, охладители катализаторов. Материалы: 12Х18Н10Т, титан, Hastelloy. Площадь до 3000 м².
Энергетика и ТЭЦ
Подогреватели сетевой воды ПСВ (ГОСТ 27590), маслоохладители турбин, конденсаторы паровых турбин. Латунные или AISI 316 трубки. Мощность 10–500 МВт.
Газовая промышленность
Подогрев газа перед редукционными узлами, охлаждение компримированного газа, испарение СПГ. Высокое давление 6,4–16 МПа. Сталь 09Г2С или 12Х18Н10Т.
Металлургия
Охлаждение масла прокатных станов, нагрев растворов травления, конденсация технологических паров. Двухконтурные схемы с межтрубной деминерализованной водой.
ЖКХ и теплоснабжение
ЦТП и ИТП крупных микрорайонов, где требуется ремонтопригодность и устойчивость к загрязнениям сетевой воды. Площадь 50–500 м². Конкурируют с пластинчатыми ТО.
Кожухотрубный vs пластинчатый: когда что
Сравнение по давлению, температуре, габаритам и стоимости
Главная альтернатива кожухотрубному аппарату — пластинчатый разборный или паяный теплообменник. Каждый тип имеет свою нишу, и часто их применяют параллельно: пластинчатый — на лёгких чистых средах, кожухотрубный — на тяжёлых, грязных и высокотемпературных.
Кожухотрубный
- Давление до 45 МПа (450 бар)
- Температура до 600 °C
- Устойчив к загрязнённым средам и абразиву
- Площадь до 5000 м² в одном корпусе
- Габариты больше в 3–5 раз
- Стоимость на единицу площади: 8–25 тыс. ₽/м²
- Срок службы 25–30 лет
- Механическая чистка щётками и шарошками
Пластинчатый
- Давление до 4,0 МПа (40 бар)
- Температура до 200 °C (паяные до 225 °C)
- Чувствителен к взвесям и абразиву
- Площадь до 4000 м² (крупные ПТР)
- Компактнее в 3–5 раз при той же мощности
- Стоимость на единицу площади: 15–40 тыс. ₽/м²
- Срок службы 15–25 лет (зависит от прокладок)
- Безразборная CIP-промывка + разборная чистка
Подбор и расчёт
Базовый алгоритм: мощность → LMTD → площадь → типоразмер
Подбор кожухотрубного теплообменника начинается с теплового расчёта. Базовая формула: F = Q / (k × ΔTсредн), где Q — тепловая мощность в Вт, k — коэффициент теплопередачи в Вт/(м²·К), ΔTсредн — среднелогарифмический температурный напор LMTD.
Шаги подбора
- Исходные данные: расход первичного и вторичного контура (т/ч), температуры на входе и выходе обоих контуров, давления, рабочая среда и её свойства (плотность, теплоёмкость, вязкость).
- Расчёт тепловой мощности Q: Q = G × Cp × ΔT, где G — расход, Cp — теплоёмкость, ΔT — изменение температуры по одной из сред.
- Расчёт LMTD: логарифмический температурный напор между средами. Для противотока даёт максимальную эффективность.
- Выбор коэффициента k: для воды — 1500–3000 Вт/(м²·К), для пара — 3000–5000, для нефти — 300–800, для газа — 100–300.
- Расчёт площади F: F = Q / (k × LMTD × поправочный коэффициент 0,85–0,95).
- Выбор типоразмера: ближайший аппарат из стандартного ряда ГОСТ 15118 с запасом 15–25% на загрязнение.
- Гидравлический расчёт: проверка падения давления, скорости в трубах (1,5–3 м/с) и в межтрубном пространстве (0,3–1,2 м/с).
- Подбор материала: с учётом коррозионной активности обеих сред, температуры и давления.
Калькулятор площади теплообмена
Оценочный расчёт по мощности, коэффициенту теплопередачи и LMTD
Частые вопросы
Чем кожухотрубный теплообменник принципиально отличается от пластинчатого?
Кожухотрубный использует пучок труб внутри цилиндрического корпуса, пластинчатый — пакет тонких гофрированных пластин. Кожухотрубный выдерживает давление до 45 МПа и температуру до 600 °C, работает с загрязнёнными средами. Пластинчатый компактнее в 3–5 раз, но ограничен 4 МПа и 200 °C. На высоких параметрах кожухотрубный безальтернативен.
Какие типы кожухотрубных теплообменников выпускают в РФ?
Четыре основных типа по ГОСТ: ТН — с неподвижными решётками (ГОСТ 15120), ТК — с температурным компенсатором (ГОСТ 15119), ПГ — с плавающей головкой (ГОСТ 15121), U — с U-образными трубами (ГОСТ 15122). Производят «Уралхиммаш», «Пензхиммаш», «Дзержинскхиммаш», «Салаватнефтемаш» и десятки региональных машзаводов.
Какую площадь теплообмена считать достаточной?
Расчётную площадь F = Q / (k × LMTD) увеличивают на запас 15–25% для чистых сред, 30–60% для загрязнённых. Затем выбирают ближайший типоразмер из стандартного ряда. Точный подбор делают по программе расчёта с учётом гидравлики, режимов работы и периодичности чистки. Запросите расчёт у инженера МСМТепло: 8-800-302-58-75.
Сколько служит кожухотрубный теплообменник?
Корпус из стали 09Г2С — 25–30 лет, трубный пучок из углеродистой стали — 10–15 лет, из 12Х18Н10Т или AISI 316Ti — 20–25 лет, из титана — 30+ лет. Ресурс зависит от агрессивности среды, качества водоподготовки и режима эксплуатации. Через 10–15 лет обычно меняют пучок труб без замены корпуса.
Можно ли механически чистить трубы изнутри?
Для аппаратов с прямыми трубами (типы ТН, ТК, ПГ) — да, после снятия передней крышки трубы чистят щётками, шарошками или гидродинамической установкой высокого давления. Для типа U с U-образными трубами механическая чистка невозможна — только химическая. Поэтому U-аппараты применяют там, где трубное пространство гарантированно чистое.
Какой материал труб выбрать для агрессивной среды?
Для слабоагрессивных кислот и щелочей — 12Х18Н10Т (AISI 321). Для хлоридов и морской воды — 10Х17Н13М2Т (AISI 316Ti) или медно-никелевые сплавы МНЖ 5-1. Для сильных кислот, хлора, рассолов — титан ВТ1-0 или Grade 2. Для царской водки и экстремальных сред — Hastelloy C-276. Точный выбор зависит от концентрации, температуры и срока службы.
Что такое классификация TEMA и зачем она нужна?
TEMA — стандарт ассоциации Tubular Exchanger Manufacturers Association (США, 1939). Описывает 5 типов передней камеры, 7 типов кожуха и 8 типов задней камеры. Каждый аппарат обозначается тремя буквами, например BEM или AES. Стандарт TEMA — международный язык проектирования теплообменников. Российские заводы дублируют TEMA-обозначения параллельно с ГОСТ.
Сколько стоит кожухотрубный теплообменник в 2026 году?
Базовые аппараты из углеродистой стали площадью 10–50 м² — от 180 000 до 600 000 ₽. Из 12Х18Н10Т — 500 000 — 1 500 000 ₽. С плавающей головкой и нестандартным исполнением — 1,5–6 млн ₽. Крупные аппараты для нефтехимии (300–1500 м²) — 3–25 млн ₽. Цена сильно зависит от давления, температуры и материала. Точная стоимость — после ТЗ и расчёта.
Можно ли заменить импортный Alfa Laval / Kelvion на российский аналог?
В большинстве задач — да. Российские заводы выпускают кожухотрубные аппараты по ГОСТ 15118–15122 со схожими характеристиками. Сложнее с аппаратами нестандартного исполнения (титан, Hastelloy, специальные конфигурации перегородок) — здесь подбор делают по индивидуальному ТЗ с пересчётом гидравлики и термических напряжений. МСМТепло выполняет такие проекты под ключ.
