Можно ли ставить грязевик вертикально
Можно ли ставить грязевик вертикально? Да, для этого выпускаются специальные вертикальные модели (например, Грязевик ТС-567 вертикальный). Горизонтальное и вертикальное исполнения имеют конструктивные различия, поэтому выбор делают строго согласно схеме узла. Использование горизонтального грязевика на вертикальном участке или наоборот нарушает условия осаждения взвесей и снижает эффективность очистки. Ниже разберём устройство, направления потоков, расчёт, подбор и типовые ошибки монтажа.
В каталоге: Все модели раздела «Грязевики ТС», Грязевик ТС-565 горизонтальный, Грязевик ТС-566 горизонтальный, Грязевик ТС-567 вертикальный
Содержание
- Устройство и принцип работы грязевика ТС
- Направление установки: горизонтальное или вертикальное
- Схема обвязки и контроль монтажа
- Инженерный подбор и расчёт
- Таблица типоразмеров
- Типовые ошибки при подборе
- Оборудование и связанные разделы
- Развёрнутый порядок расчёта
- Перечень элементов схемы обвязки
- Что проверить на чертеже и в паспорте
- Типовые неисправности и их признаки
Устройство и принцип работы грязевика ТС

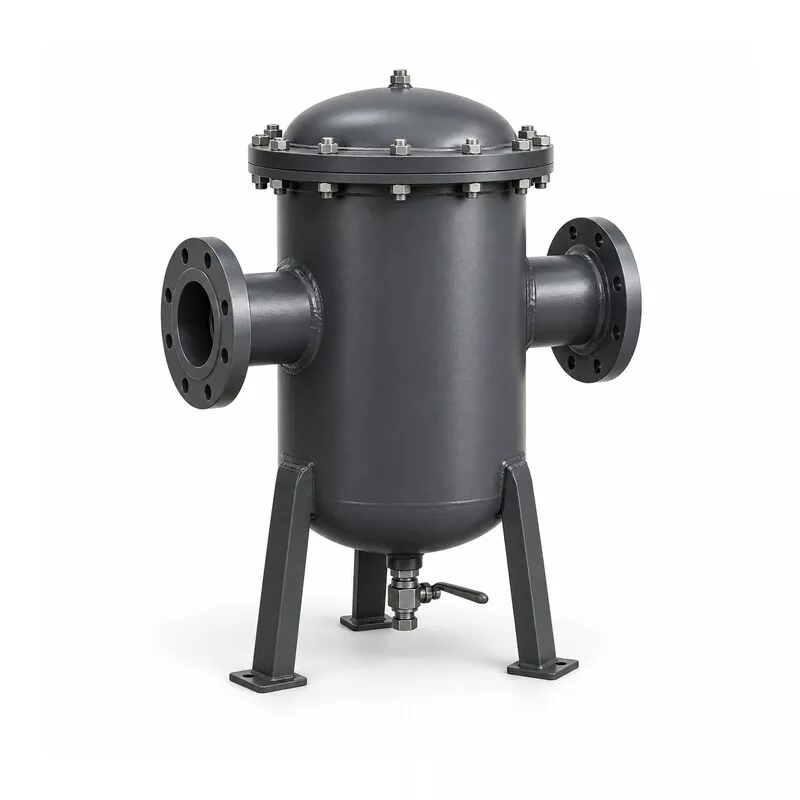

Грязевики абонентские ТС предназначены для механической очистки сетевой воды от окалины, песка, ржавчины и других взвесей, неизбежно присутствующих в тепловых сетях. Принцип действия основан на гравитационном осаждении: поток теплоносителя резко меняет направление и теряет скорость, из-за чего тяжёлые частицы выпадают в шламовую камеру. Корпус выполнен из стали, рассчитан на стандартное рабочее давление и температуру среды. Периодическое удаление отложений выполняется через дренажный патрубок без демонтажа корпуса из трубопровода.
Направление установки: горизонтальное или вертикальное
Грязевики выпускаются в двух исполнениях: горизонтальные (Грязевик ТС-565 горизонтальный, Грязевик ТС-566 горизонтальный) и вертикальные (Грязевик ТС-567 вертикальный). Вертикальное исполнение удобно при ограниченной площади помещения, горизонтальное, при прокладке магистрали с необходимым свободным пространством. Направление движения теплоносителя должно строго соответствовать стрелке на корпусе. Перед грязевиком рекомендуется прямолинейный участок трубы для стабилизации потока.
Схема обвязки и контроль монтажа
Инженерный подбор и расчёт
Выбор оборудования начинают с определения максимального расхода теплоносителя и допустимых потерь давления. Ключевой параметр, условный проход (ДУ): он должен совпадать с диаметром трубопровода на участке установки. Итоговый размер подбирают по таблице типоразмеров с учётом расхода и допустимых потерь. Для точного расчёта заполняют опросный лист, в котором указывают рабочую среду, расход, режим работы, присоединения и условия размещения. Характеристики уточняют по опросному листу.
Таблица типоразмеров
| Модель / Исполнение | Условный проход (ДУ) | Примечание |
|---|---|---|
| Грязевик вертикальный Исполнение 1 | 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250 | Уточняют по опросному листу |
| Грязевик вертикальный Исполнение 2 | 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250 | Уточняют по опросному листу |
| Грязевик ТС-565 горизонтальный | — | Уточняют по опросному листу |
| Грязевик ТС-566 горизонтальный | — | Уточняют по опросному листу |
| Грязевик ТС-567 вертикальный | — | Уточняют по опросному листу |
| Грязевик ТС-568 вертикальный | — | Уточняют по опросному листу |
| Грязевик ТС-569 абонентский | — | Уточняют по опросному листу |
Габариты, масса и точные присоединительные размеры для каждой модели приведены в паспорте изделия. Подбор выполняют по главному режимному параметру, рабочим давлениям и температурам. После тепловой проверки уточняют присоединения, габариты, массу и схему обвязки.
Типовые ошибки при подборе
Оборудование и связанные разделы
Все модели раздела «Грязевики ТС» · Грязевик ТС-565 горизонтальный · Грязевик ТС-566 горизонтальный · Грязевик ТС-567 вертикальный
Развёрнутый порядок расчёта
Расчёт начинают с определения максимального расхода теплоносителя на участке установки. По расходу и рекомендуемой скорости потока в корпусе грязевика вычисляют требуемый условный проход. Скорость потока в грязевике должна быть ниже, чем в подводящем трубопроводе, чтобы обеспечить выпадение взвесей. Потери давления на грязевике оценивают по паспортной характеристике сопротивления для выбранного типоразмера при фактическом расходе. Полученное значение сравнивают с допустимым перепадом давления в узле. Если потери превышают допустимые, переходят к следующему типоразмеру. После выбора ДУ проверяют соответствие присоединительных размеров трубопроводу. Итоговое решение оформляют в опросном листе, где фиксируют рабочую среду, расход, температуру, давление, присоединения и условия размещения.
Перечень элементов схемы обвязки
Типовая схема обвязки грязевика включает следующие элементы. Запорная арматура на входе и выходе: для отключения устройства при очистке и ремонте. Байпасная линия с запорной арматурой: обеспечивает циркуляцию теплоносителя в обход грязевика на время обслуживания. Дренажный патрубок со спускным краном: для периодического удаления накопившегося шлама. Манометры до и после грязевика: для контроля перепада давления и оценки степени загрязнения. Термометр на подающем трубопроводе: для контроля температуры среды. Воздушник в верхней точке корпуса: для удаления воздуха при заполнении. Прямолинейный участок трубы перед входным патрубком: для стабилизации потока и равномерного распределения скорости по сечению.
Что проверить на чертеже и в паспорте
На чертеже проверяют соответствие условного прохода грязевика диаметру трубопровода, наличие байпаса и запорной арматуры, направление потока по стрелке на корпусе, доступность дренажного патрубка для обслуживания, наличие прямолинейного участка перед входом. В паспорте сверяют исполнение корпуса с проектным положением, рабочее давление и температуру с параметрами сети, присоединительные размеры с трубопроводом, гидравлическое сопротивление при расчётном расходе, массу и габариты для оценки несущей способности опор. При любом расхождении монтаж приостанавливают до внесения изменений в проект.
Дополнительно на чертеже проверяют: привязку дренажного патрубка к системе канализации или дренажному приямку, уклон должен исключать застой воды; расположение воздушника, строго в верхней точке корпуса, иначе воздух не выйдет полностью; отметку оси грязевика относительно отметки пола и соседнего оборудования, должен оставаться зазор для снятия крышки и извлечения сетчатого элемента; наличие опор или подвесок под корпус, масса заполненного водой грязевика не должна передаваться на трубопровод. В паспорте дополнительно сверяют: номер серии чертежа (ТС-565, 566, 567, 568, 569) с обозначением в спецификации проекта; материал корпуса и внутренней сетки на совместимость с рабочей средой; периодичность очистки, рекомендованную изготовителем; допустимый перепад давления, при котором требуется внеочередная очистка. Если в паспорте указано только горизонтальное исполнение, а проект требует вертикального, такое решение ошибочно, необходимо заменить модель на вертикальную (ТС-567, ТС-568).
Типовые неисправности и их признаки
Засорение сетчатой зоны, признак: рост перепада давления на грязевике сверх паспортного значения при неизменном расходе. Накопление шлама в отстойнике, признак: снижение эффективности очистки, появление взвесей в теплоносителе за грязевиком. Неправильная ориентация корпуса, признак: отсутствие осаждения частиц, быстрый износ оборудования за грязевиком. Отсутствие байпаса, признак: невозможность очистки без полного останова системы. Негерметичность дренажного узла, признак: течь через спускной кран в закрытом положении. Коррозионный износ корпуса, признак: появление свищей, капель на сварных швах. Завоздушивание корпуса, признак: неравномерный прогрев, шум в трубопроводе, снижение пропускной способности.
Кроме перечисленных, встречаются следующие неисправности. Разрушение или деформация сетчатого элемента, признак: резкое падение перепада давления при одновременном появлении крупных частиц в потоке за грязевиком; причина, гидроудар или длительная коррозия сетки. Неплотное прилегание крышки, признак: парение или капельная течь по фланцу разъёма; причина, износ прокладки, перекос крышки при сборке или недостаточная затяжка болтов. Забивание дренажного патрубка спрессованным шламом, признак: при открытии спускного крана вода не идёт или идёт слабой струёй; причина, редкая очистка, из-за которой осадок слёживается и перекрывает проход. Износ уплотнительных поверхностей запорной арматуры на входе и выходе, признак: невозможность полного перекрытия потока, постоянный проток через грязевик при закрытых задвижках; причина, абразивное действие взвесей на клин или шар. Нарушение целостности байпасной линии, признак: при открытом байпасе перепад давления на грязевике не снижается до нуля; причина, заклинивание или неполное открытие байпасной задвижки. Каждую неисправность диагностируют по показаниям манометров, визуальному осмотру и сравнению текущего перепада давления с паспортным значением для данного расхода.
Вопросы и ответы
Можно ли устанавливать грязевик вертикально?
Да, для этого существуют специальные вертикальные модели (например, ТС-567, ТС-568). Горизонтальное и вертикальное исполнения имеют конструктивные различия, поэтому выбирайте исполнение согласно схеме вашего узла.
Как выбрать грязевик по диаметру трубопровода?
Условный проход грязевика должен совпадать с диаметром трубы на участке установки. Итоговый размер подбирается по таблице типоразмеров с учётом расхода теплоносителя и допустимых потерь давления.
Для чего нужен абонентский грязевик в тепловом пункте?
Абонентский грязевик устанавливается на вводе для грубой очистки теплоносителя от крупных механических частиц. Это защищает дорогостоящее оборудование, теплообменники, насосы, клапаны, от преждевременного износа.
Как прочистить грязевик без демонтажа?
Достаточно перекрыть запорную арматуру, сбросить давление через дренажный патрубок и удалить накопившийся шлам. Для этого в конструкции предусмотрен спускной кран.
