Грязевики абонентские ТС
Грязевики абонентские ТС — это оборудование для механической очистки теплоносителя в тепловых пунктах и системах отопления. В отличие от стандартных фильтров, они рассчитаны на высокие нагрузки и грубые загрязнения. Инженерный подбор сводится к определению диаметра и конструктивного исполнения, чтобы обеспечить расчетную пропускную способность при минимальном гидравлическом сопротивлении. Основные критерии — условный проход, рабочее давление, температурный режим среды и схема обвязки. В ассортименте представлены вертикальные и горизонтальные модели, а также абонентские грязевики ТС-569 для установки на вводе. Для корректного расчета необходимо заполнить опросный лист и свериться с таблицей типоразмеров.
Назначение и принцип работы
Абонентские грязевики ТС применяются в тепловых пунктах для защиты трубопроводной арматуры, насосов и теплообменников от механических примесей: окалины, песка, ржавчины и других взвесей, которые неизбежно присутствуют в сетевой воде. Принцип действия основан на гравитационном осаждении: поток теплоносителя резко меняет направление и теряет скорость, из-за чего тяжелые частицы выпадают в шламовую камеру. Периодическое удаление накопившихся отложений выполняется через дренажный патрубок без демонтажа корпуса из трубопровода.
Инженерный подбор и режимы работы
Выбор оборудования начинается с определения максимального расхода теплоносителя и допустимых потерь давления. Ключевым параметром является условный проход (ДУ): он должен соответствовать диаметру трубопровода на участке установки. Вертикальное исполнение грязевика удобно при ограниченной площади помещения, горизонтальное — при прокладке магистрали с необходимым свободным пространством. Рабочая среда — сетевая вода с температурой до проектных значений для тепловых сетей. Корпус из стали рассчитан на стандартное рабочее давление, указанное в паспорте изделия. Грязевики с фланцевым присоединением обеспечивают удобство монтажа и обслуживания.
Схема обвязки и монтажные рекомендации
Устройство устанавливается на подающем или обратном трубопроводе перед запорной арматурой, насосом или узлом учета. Направление движения теплоносителя должно строго соответствовать стрелке на корпусе. Перед грязевиком рекомендуется предусмотреть прямолинейный участок трубы для стабилизации потока. Для отключения оборудования при чистке на входе и выходе устанавливаются задвижки или шаровые краны. Возможна установка грязевика как на горизонтальных, так и на вертикальных участках трубопровода, но с учетом конструктивных особенностей конкретной модели. Сброс шлама выполняется через спускной кран в дренаж.
Типовые ошибки при подборе
Наиболее частая ошибка — выбор диаметра грязевика без учета фактического расхода, что приводит к высокому гидравлическому сопротивлению. Не менее важно не путать исполнение корпуса: вертикальная модель не рассчитана на монтаж в горизонтальное положение без изменения условий осаждения. Другая недоработка — отсутствие байпаса в обвязке, что делает невозможным обслуживание без остановки системы. Также стоит избегать установки устройства вплотную к колену. При подборе обязательно учитывайте паспортные данные и заполните опросный лист на сетевом ресурсе.
Опросный лист и дополнительные материалы
Для точного расчета заполните опросный лист, доступный по ссылке в PDF-файле. В нем указываются параметры теплоносителя, диаметр трубопровода и режим работы. Рекомендуем ознакомиться с семейством секций — здесь представлены паспорта на вертикальные и горизонтальные грязевики с чертежами. Смежные разделы сайта содержат информацию о фильтрах и другом оборудовании для тепловых пунктов. Актуальный перечень типоразмеров с геометрическими характеристиками приведен в таблице ниже.
Таблица типоразмеров
| Модель | Главный параметр | Ду | Габариты | Масса |
|---|---|---|---|---|
| Грязевик вертикальный Исполнение 1 ДУ 250 | — | — | — | — |
| Грязевик вертикальный Исполнение 1 ДУ 200 | — | — | — | — |
| Грязевик вертикальный Исполнение 1 ДУ 150 | — | — | — | — |
| Грязевик вертикальный Исполнение 1 ДУ 125 | — | — | — | — |
| Грязевик вертикальный Исполнение 1 ДУ 100 | — | — | — | — |
| Грязевик вертикальный Исполнение 1 ДУ 80 | — | — | — | — |
| Грязевик вертикальный Исполнение 1 ДУ 65 | — | — | — | — |
| Грязевик вертикальный Исполнение 1 ДУ 50 | — | — | — | — |
| Грязевик вертикальный Исполнение 1 ДУ 32 | — | — | — | — |
| Грязевик вертикальный Исполнение 1 ДУ 25 | — | — | — | — |

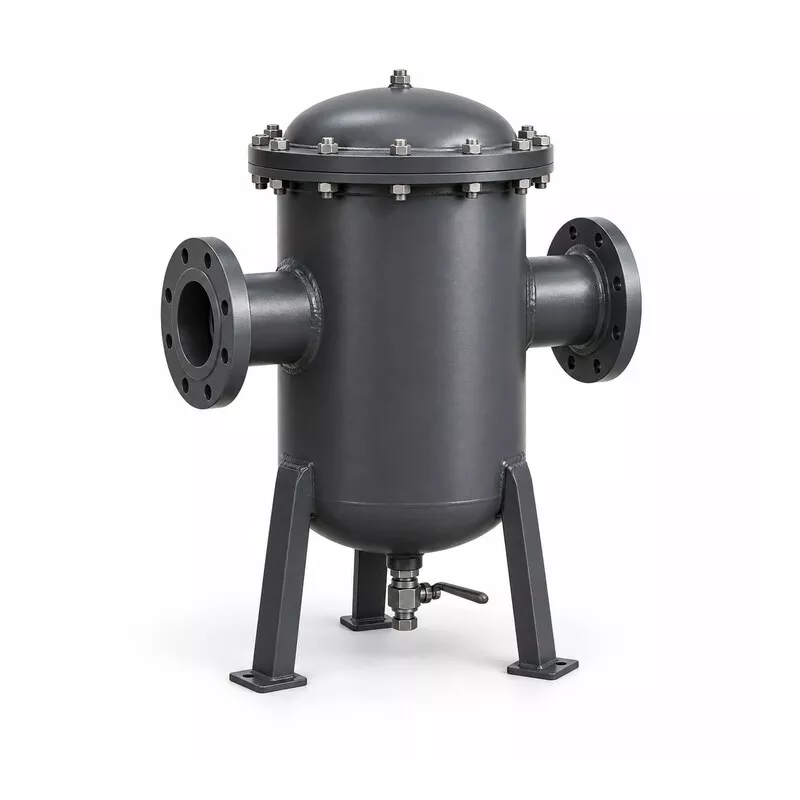

| Грязевик ТС-565 горизонтальный | — | — | — | — |
| Грязевик ТС-566 горизонтальный | — | — | — | — |
| Грязевик ТС-567 вертикальный | — | — | — | — |
| Грязевик ТС-569 абонентский | — | — | — | — |
| Грязевик ТС-568 вертикальный | — | — | — | — |
| Грязевик вертикальный Исполнение 2 ДУ 250 | — | — | — | — |
| Грязевик вертикальный Исполнение 2 ДУ 200 | — | — | — | — |
| Грязевик вертикальный Исполнение 2 ДУ 150 | — | — | — | — |
| Грязевик вертикальный Исполнение 2 ДУ 125 | — | — | — | — |
| Грязевик вертикальный Исполнение 2 ДУ 100 | — | — | — | — |
| Грязевик вертикальный Исполнение 2 ДУ 80 | — | — | — | — |
| Грязевик вертикальный Исполнение 2 ДУ 65 | — | — | — | — |
| Грязевик вертикальный Исполнение 2 ДУ 50 | — | — | — | — |
| Грязевик вертикальный Исполнение 2 ДУ 40 | — | — | — | — |
| Грязевик вертикальный Исполнение 2 ДУ 32 | — | — | — | — |
| Грязевик вертикальный Исполнение 2 ДУ 25 | — | — | — | — |
Схема инженерного подбора
Подбор выполняют по главному режимному параметру, рабочим давлениям и температурам. После тепловой проверки уточняют присоединения, габариты, массу и схему обвязки.
Документы
Сопутствующие разделы
Оборудование теплового пункта · Элеваторы и элеваторные узлы
Вопросы и ответы
Как выбрать грязевик по диаметру трубопровода?
Условный проход грязевика должен совпадать с диаметром трубы на участке установки. Итоговый размер подбирается по таблице типоразмеров с учетом расхода теплоносителя и допустимых потерь давления.
Можно ли устанавливать грязевик вертикально?
Да, для этого существуют специальные вертикальные модели. Горизонтальное исполнение и вертикальное исполнение имеют конструктивные различия, поэтому выбирайте исполнение согласно схеме вашего узла.
Для чего нужен абонентский грязевик в тепловом пункте?
Абонентский грязевик устанавливается на вводе для грубой очистки теплоносителя от крупных механических частиц. Это защищает дорогостоящее оборудование — теплообменники, насосы, клапаны — от преждевременного износа.
Из какого материала изготовлены грязевики ТС?
Корпус выполнен из стали, что обеспечивает необходимую прочность при высоких температурах и давлениях в тепловых сетях. Точные характеристики материала указаны в паспорте конкретного изделия.
Как прочистить грязевик без демонтажа?
Достаточно перекрыть запорную арматуру, сбросить давление через дренажный патрубок и удалить накопившийся шлам. Для этого в конструкции предусмотрен спускной кран.
Какие бывают исполнения у вертикальных грязевиков?
Для вертикальных моделей предусмотрено несколько исполнений, которые отличаются конструкцией крышки и способом присоединения. Выбор исполнения зависит от условий эксплуатации и требований к монтажу.
Какая рабочая среда допустима для грязевиков ТС?
Оборудование рассчитано на работу с сетевой водой. Температурные и напорные характеристики указаны в техническом паспорте и зависят от конкретной модели из таблицы типоразмеров.
