Подключение водонагревателя ВПЭ: обвязка и монтаж

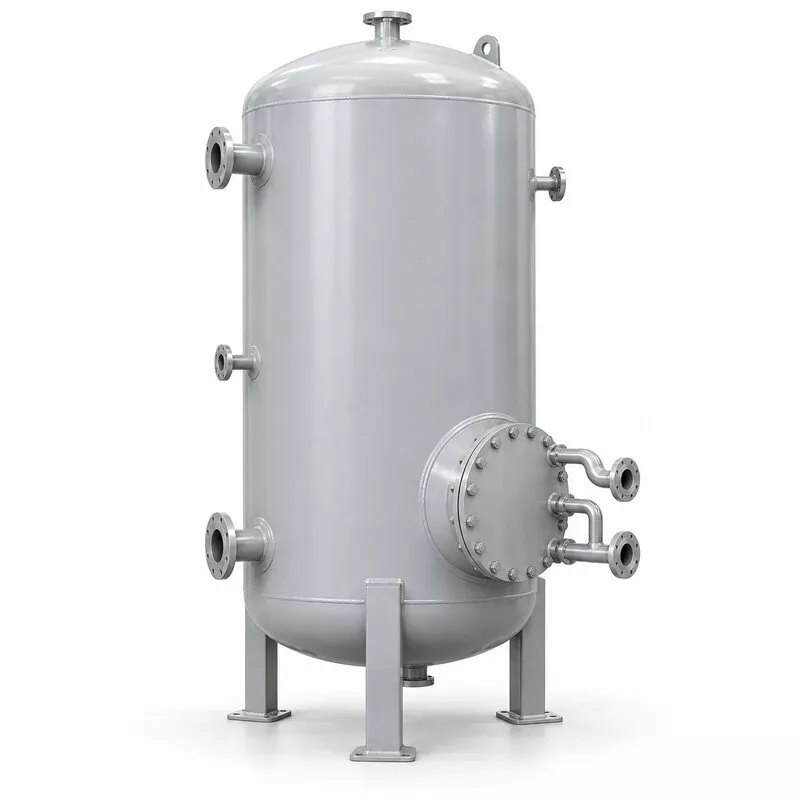

Принцип работы и устройство ёмкостного водоподогревателя ВПЭ

Основное назначение аппарата: поддержание запаса воды с заданной температурой. Принцип работы основан на передаче тепловой энергии от греющего теплоносителя (вода или пар) через трубчатый змеевик к нагреваемой среде в корпусе. За счёт естественной циркуляции или принудительного перемешивания достигается равномерный прогрев всего объёма. Конструкция включает стальной корпус с патрубками подвода и отвода сред, а также встроенный теплообменный элемент. Для контроля температуры предусмотрены штуцеры под датчики. Внутренняя полость бака работает под давлением.

При выборе ВПЭ учитывают график потребления, необходимый запас и время восстановления температуры. Конструкция включает стальной корпус с патрубками, встроенный змеевик для греющей среды и теплоизоляцию.

Инженерный подбор: расчёт объёма и поверхности нагрева

Критический параметр, рабочий объём бака, который определяет, сколько воды аппарат сможет выдать при пиковой нагрузке. Второй по значимости параметр, площадь поверхности змеевика, от которой зависит время восстановления температуры после полного водоразбора. Подбор ведётся исходя из графика расхода горячей воды: для больших единовременных заборов нужен бак большего объёма, для быстрого повторного нагрева, более мощный теплообменник. Температура греющей воды и её расход также влияют на итоговую производительность.

Расчёт ведётся по максимальному часовому расходу горячей воды и требуемой температуре. Учитывается также время, за которое аппарат должен восстановить температуру после пикового разбора. Точный расчёт производится по опросному листу. Для корректного подбора необходимо заполнить специализированный опросный лист. В нём указываются параметры греющей и нагреваемой среды, требуемая температура воды, максимальный часовой расход, а также располагаемое давление в контурах.

Порядок расчёта по формулам

Расчёт ёмкостного водонагревателя выполняют в несколько этапов. Сначала определяют требуемый рабочий объём бака V_б по пиковому расходу горячей воды и допустимому времени восстановления. Исходная формула:

V_б = G_max · t_пик / (ρ · ΔT),

где G_max, максимальный часовой расход горячей воды, кг/ч; t_пик, длительность пикового водоразбора, ч; ρ, плотность воды, кг/м³; ΔT, допустимое снижение температуры воды в баке за время пика, °C. Если пиковый расход задан в м³/ч, плотность можно не учитывать, тогда объём получается в м³. При отсутствии точных данных о длительности пика принимают t_пик = 1 ч, а ΔT = 10–15 °C в зависимости от требований к стабильности температуры у потребителя.

Далее проверяют тепловую мощность змеевика Q, необходимую для нагрева воды от начальной температуры t_х до требуемой t_г за заданное время восстановления τ:

Q = V_б · ρ · c · (t_г − t_х) / τ,

где c — удельная теплоёмкость воды, кДж/(кг·°C); τ — время восстановления, ч. Полученная мощность должна быть не больше паспортной тепловой производительности змеевика при данных параметрах греющей среды. Если мощность недостаточна, увеличивают площадь поверхности нагрева или температуру греющей воды.

Площадь поверхности змеевика F связана с тепловой мощностью через уравнение теплопередачи:

F = Q / (k · Δt_ср),

где k — коэффициент теплопередачи, Вт/(м²·°C); Δt_ср — среднелогарифмический температурный напор между греющей и нагреваемой водой, °C. Коэффициент теплопередачи зависит от скоростей потоков, материала трубок и загрязнений; для предварительных расчётов принимают ориентировочные значения по справочникам. Среднелогарифмический напор вычисляют по формуле:

Δt_ср = (Δt_б − Δt_м) / ln(Δt_б/Δt_м),

где Δt_б и Δt_м, большая и меньшая разности температур на концах теплообменника. Например, если греющая вода входит с температурой 90 °C и выходит с 70 °C, а нагреваемая вода нагревается от 10 °C до 60 °C, то Δt_б = 70 − 10 = 60 °C, Δt_м = 90 − 60 = 30 °C, и Δt_ср = (60 − 30) / ln(60/30) ≈ 43,3 °C.

После определения площади поверхности выбирают типоразмер аппарата по таблице, проверяя, чтобы фактическая площадь змеевика была не меньше расчётной. Также учитывают гидравлическое сопротивление контуров и располагаемые напоры.

Таблица типоразмеров водоподогревателей ВПЭ

Уточнение габаритов и массы требуется для точной разработки схемы монтажа. В таблице ниже приведены основные данные для моделей семейства ВПЭ.

Схема обвязки и направления потоков

Элементы схемы обвязки и их назначение

Контроль монтажа и типовые ошибки подбора

При монтаже необходимо проверить соответствие присоединительных размеров проекту, наличие всех элементов обвязки (запорная арматура, предохранительный клапан, дренаж) и правильность подключения контрольно-измерительных приборов (манометр, термометр). Частая ошибка связана с выбором аппарата только по рабочему объёму без проверки поверхности нагрева змеевика. В результате аппарат не успевает восстановить температуру при интенсивном водоразборе. Вторая ошибка связана с игнорированием температуры обратной воды в греющем контуре при использовании в составе котельной. Третья ошибка связана с неправильным учётом потерь тепла в циркуляционных трубопроводах, что приводит к занижению требуемой ёмкости. Не рекомендуется использовать аппараты с ёмкостным баком для систем с постоянным большим разбором: для таких задач больше подходят скоростные теплообменники.

Что проверить на чертеже и в паспорте

Типовые неисправности и их признаки

Схема инженерного подбора (словесная)

Подбор выполняют по главному режимному параметру, рабочим давлениям и температурам. После тепловой проверки уточняют присоединения, габариты, массу и схему обвязки. Документация и опросный лист доступны в разделе документации сайта.

Паспортные ориентиры
