Сравнение пластинчатого и кожухотрубного ТО по 12 параметрам. Экономия CAPEX и OPEX при модернизации ИТП, ЦТП и котельной. Когда замена окупается за 1–3 года, а когда — нет.
По теме: в каталоге — пластины и уплотнения, пластинчатые теплообменники.
Содержание
Почему предприятия меняют кожухотрубные на пластинчатые
Главные драйверы модернизации в 2026 году

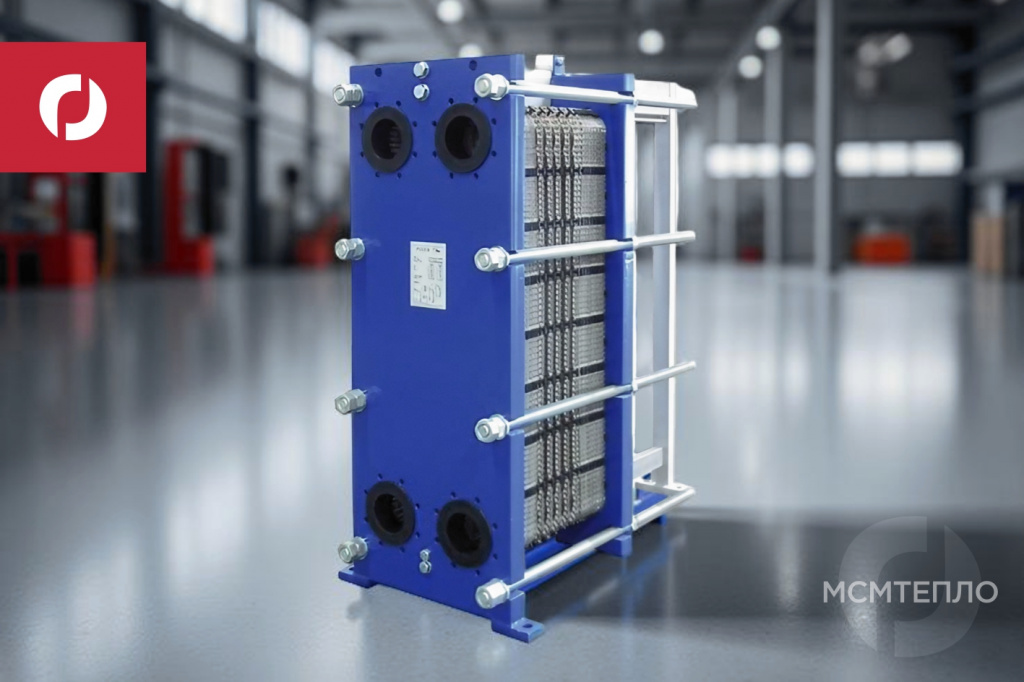

За последние 10 лет на 70–80% российских ИТП, ЦТП и котельных кожухотрубные ТО меняют на пластинчатые. Драйверы — энергоэффективность, экономия площади, рост стоимости теплоносителя, упрощение обслуживания. Решение принимают, когда старый аппарат не выдаёт расчётную нагрузку из-за заиливания и коррозии. ПТО — пакет штампованных гофрированных пластин (AISI 304, 316, титан) на шпильках. Коэффициент теплопередачи K = 3500–7500 Вт/(м²·К) — в 3–5 раз выше, чем у кожухотрубных.
Энергоэффективность
КПД 92–95% против 70–85%. Глубже используется потенциал теплоносителя — расход газа меньше на 8–15%.
ГлавноеГабариты
Площадь меньше в 3–5 раз, объём — в 5–10 раз. На месте ОВ-630 (3,2 м) встаёт ПТО размером со шкаф.
МестоСтоимость владения
OPEX ниже на 25–40% за счёт КПД, простой чистки и отсутствия выварки трубок. Ресурс пластин 15–25 лет.
TCOСравнение по 12 параметрам
Сводная таблица для проектировщика и энергоменеджера
При выборе нужно сравнивать не только мощность, но весь набор технико-экономических характеристик. Сопоставление по 12 параметрам — по данным РИДАН, ЭТРА, ТТАИ, Alfa Laval, Funke и Kelvion за 2024–2026 годы.
| Параметр | Кожухотрубный | Пластинчатый | Выигрыш ПТО |
|---|---|---|---|
| Коэффициент теплопередачи K | 1000–2000 Вт/(м²·К) | 3500–7500 Вт/(м²·К) | ×3–5 |
| Удельная площадь теплообмена | 30–80 м²/м³ | 250–1500 м²/м³ | ×8–18 |
| Габариты для 1 МВт | 2,5×0,6×0,6 м | 0,8×0,5×0,3 м | в 3–5 раз компактнее |
| Масса для 1 МВт | 600–1200 кг | 150–350 кг | в 3–4 раза легче |
| Потери давления | 0,1–0,3 бар | 0,3–0,8 бар | проигрыш ПТО |
| Минимальный температурный напор | 5–10 °C | 1–3 °C | глубже отбор тепла |
| Объём теплоносителя в аппарате | 200–800 л | 20–80 л | в 10 раз меньше |
| Время выхода на режим | 15–30 мин | 1–3 мин | в 10 раз быстрее |
| Чистка и обслуживание | демонтаж, выварка, 8–16 ч | разборка, мойка, 2–4 ч | в 4 раза быстрее |
| Возможность увеличения мощности | только замена аппарата | добавление пластин ±30% | модульность |
| Цена за кВт мощности | 2 200–3 800 ₽/кВт | 1 400–2 600 ₽/кВт | дешевле на 30–40% |
| Ресурс уплотнений / трубок | 10–15 лет (трубки) | 8–12 лет (NBR/EPDM) | сопоставимо |
Главный минус ПТО — потери давления и требования к чистоте теплоносителя. Без фильтра 100 мкм пластины забиваются за 6–12 мес. Решение — фильтр тонкой очистки и промывка раз в 2–3 года.
Экономия CAPEX и OPEX при замене
Расчёт для типового ИТП 1 МВт
На горизонте 10 лет разница в TCO для ИТП 1 МВт — 1,8–3,2 млн ₽ в пользу пластинчатого.
Состав CAPEX и источники экономии OPEX
Базовая стоимость замены кожухотрубного 1 МВт на разборный пластинчатый в типовом ИТП многоэтажки или промцеха в ценах 2026 года:
| Статья | Минимум, ₽ | Среднее, ₽ | Премиум, ₽ |
|---|---|---|---|
| ПТО 1 МВт (АISI 316) | 280 000 | 360 000 | 520 000 |
| ЗИП пластин и уплотнений | 45 000 | 65 000 | 95 000 |
| Демонтаж старого ОВ/ПВ | 25 000 | 40 000 | 60 000 |
| Адаптация обвязки | 35 000 | 55 000 | 85 000 |
| Фильтр-грязевик 100 мкм | 18 000 | 28 000 | 45 000 |
| Монтаж и пуско-наладка | 40 000 | 70 000 | 110 000 |
| Проектирование | 20 000 | 40 000 | 80 000 |
| CAPEX под ключ | 463 000 | 658 000 | 995 000 |
Источники OPEX-экономии: рост КПД с 75–80% до 92–95% даёт экономию газа 12–18% (для 1 МВт при 4500 ч/год и тепле 2 100 ₽/Гкал — 120–180 тыс. ₽/год); снижение расходов на чистку (промывка ПТО без демонтажа 15–25 тыс. ₽ раз в 3–4 года против выварки трубок 40–80 тыс. ₽ раз в 2–3 года) — 25–45 тыс. ₽/год; точное регулирование температуры за счёт малой инерционности (1–3 мин против 15–30 мин) убирает перетоп — ещё 5–8% годового потребления.
OPEX кожухотрубного 1 МВт, ₽/год
- Топливо при КПД 78% — 1 850 000
- Выварка трубок (раз в 2 года) — 30 000
- Прокладки и расходники — 15 000
- Обслуживание раз в полгода — 25 000
- Перетоп из-за инерционности — 90 000
- Итого: 2 010 000 ₽/год
OPEX пластинчатого 1 МВт, ₽/год
- Топливо при КПД 93% — 1 555 000
- Промывка пластин (раз в 3 года) — 8 000
- Уплотнения и резинки — 12 000
- Обслуживание раз в год — 18 000
- Перетоп — практически отсутствует
- Итого: 1 593 000 ₽/год
Разница — 417 000 ₽/год в пользу пластинчатого. При CAPEX 658 000 ₽ окупаемость 18–19 месяцев, накопленная выгода за 10 лет — около 3,5 млн ₽.
Рассчитаем окупаемость для вашего объекта
Инженер составит проект замены, посчитает CAPEX и срок возврата инвестиций по фактическим параметрам — бесплатно
Пять типичных кейсов замены
Где замена окупается быстрее всего и где её делать не стоит
1. ИТП многоэтажки 250–800 кВт
Замена ОВ-150–ОВ-630 на разборные ПТО. Окупаемость 14–24 мес, освобождается до 8 м² для насосной.
Бизнес-кейс2. ЦТП квартала 2–10 МВт
Каскадная замена ПВ-1000 на ПТО ТТАИ и ЭТРА. Габариты меньше в 4–6 раз. Окупаемость 18–30 мес.
Сети3. Производственная котельная
Газовый котёл 1–4 МВт + старый пароводяной кожухотрубный. Замена на сварной/полусварной ПТО (Alfa Laval AlfaNova, Funke FPDW). Окупаемость 12–20 мес.
Промышленность4. Бассейн 500–2000 м³
Старый из углеродистой стали корродирует от хлора. Замена на AISI 316 или титан — ресурс 15–20 лет вместо 3–5. CAPEX окупается за сезон ремонтами.
Химзащита5. Где замена нецелесообразна
Стоки с волокном, температуры выше 200 °C, давления выше 25 бар, охлаждение газов — здесь кожухотрубные остаются лучшим выбором.
Стоп6. Морская вода / геотермия
Замена на титановый пластинчатый (Alfa Laval M10-BFG-TI, ТТАИ титан). CAPEX выше в 2,5–3 раза, но единственное надёжное решение. Ресурс 25+ лет.
СпецсредаПроцедура замены: 9 шагов
Что и в каком порядке делает инженер-проектировщик
Замена ТО — это инженерный проект с обследованием, подбором, согласованием и наладкой. Пропуск любого этапа ухудшает экономику. Типовая последовательность для объекта 0,5–5 МВт:
1. Обследование
Замер фактических температур и расходов, проверка КПД, осмотр трубок на коррозию. Анализ воды (жёсткость, хлориды, pH).
2. Расчёт нагрузки
Тепловой баланс с запасом 10–15%. Подбор типоразмера по диаграммам РИДАН HRSelector, ТТАИ ТТА-проект.
3. Гидравлика
Совместимость с насосами. Потери на ПТО 0,3–0,8 бар — насос должен вытянуть с запасом 20%.
4. Материалы
AISI 304 для замкнутой воды, AISI 316 для городской, титан для бассейнов и морской. Уплотнения NBR/EPDM/Viton по температуре.
5. Согласование с РСО
Лист задания и согласование изменения тепловой схемы — обязательно для подключённых к городской сети.
6. Демонтаж
Опорожнение, отсечка задвижками, демонтаж старого аппарата. Металлолом покрывает 5–10% стоимости нового ПТО.
7. Монтаж и обвязка
ПТО с виброопорами, переходные фланцы, фильтр-грязевик до аппарата, КИП по схеме, кран для химпромывки.
8. Пуско-наладка
Заполнение, опрессовка, балансировка контуров, настройка автоматики, испытания, исполнительная документация.
9. Сервис-договор
Плановое ТО раз в 6–12 мес, химпромывка раз в 2–3 года, поставка пластин и уплотнений со склада.
7 типичных ошибок при замене
Что чаще всего идёт не так и как этого избежать
За 18 лет работы на рынке теплообменного оборудования собран повторяющийся набор ошибок. Большая часть — на этапе проектирования и закупки. Стоимость исправления — от 30 до 400 тыс. ₽ плюс простой объекта.
| Ошибка | Последствие | Как избежать |
|---|---|---|
| Подбор по паспортной мощности без запаса | ПТО работает на пределе, нет резерва при загрязнении | Запас 10–15% площади теплообмена |
| Отсутствие фильтра-грязевика 100 мкм | Заиливание пластин за 4–8 месяцев, падение мощности | Обязательный фильтр перед ПТО, регулярная промывка |
| Уплотнения NBR для среды свыше 110 °C | Деформация резины, протечки, пар в помещение | EPDM до 150 °C, Viton до 180 °C |
| Пластины AISI 304 на хлорированной воде | Питтинговая коррозия, перфорация за 1–2 года | AISI 316 при хлоридах выше 50 мг/л, титан выше 200 мг/л |
| Несовместимость насоса с потерями ПТО | Недостаток расхода, неполная теплопередача | Гидрорасчёт, при необходимости замена насоса |
| Размещение в неотапливаемом помещении | Разморозка контура зимой, разрыв пластин | Утепление помещения или сливной кран |
| Пропуск согласования с РСО | Опротестование, требование демонтажа | Лист задания, проект, акт ввода |
Производители для замены: что доступно в РФ в 2026
Сравнение российских и оставшихся иностранных брендов
Рынок ПТО за 2022–2026 годы перестроился. Уход части западных производителей (Alfa Laval, Swep, Sondex) компенсировался ростом отечественных брендов и параллельным импортом. В 2026 году доля российских производителей в сегменте до 5 МВт превышает 70%. Бюджетный китайский сегмент (Hisaka, Kaori, Tranter Asia) занимает 10–15% — для несложных задач с резервированием.
| Бренд | Страна | Цена за 1 МВт, ₽ | Срок поставки | Сервис в РФ |
|---|---|---|---|---|
| РИДАН | Россия | 340 000–480 000 | 2–5 недель | полный, гарантия 24 мес. |
| ЭТРА | Россия | 320 000–520 000 | 4–8 недель | полный, выезд бригады |
| ТТАИ | Россия | 290 000–460 000 | 3–6 недель | полный |
| Alfa Laval | Швеция | 520 000–880 000 | 8–14 недель | через дилеров |
| Funke | Германия | 490 000–820 000 | 10–16 недель | ограниченный |
| Kelvion | Германия | 510 000–860 000 | 12–18 недель | проектный |
| Sondex Asia | Китай | 210 000–340 000 | 4–8 недель | через импортёра |
РИДАН (Нижний Новгород, бывший Danfoss Россия): линейки НН (разборные) и XB (паяные), площадь от 0,015 до 2400 м², локализация 80%. ЭТРА (Санкт-Петербург): серии ЭТ-001…ЭТ-300, сильны в тяжёлой промышленности и крупных ЦТП, нестандартные исполнения. ТТАИ (Тула): полусварные, сварные, разборные ТТА от 0,03 до 2000 м², опыт работы с агрессивными средами. Из иностранных доступны Alfa Laval (M-серия, T-серия, AlfaNova), Funke (FP, FPDW для пара) и Kelvion (бывший GEA, NX и K-серии) — через параллельный импорт с надбавкой 35–60%.
Калькулятор окупаемости замены
Расчёт срока возврата инвестиций по фактическим параметрам объекта
Частые вопросы о замене теплообменников
Можно ли поставить пластинчатый вместо кожухотрубного без переделки обвязки?
В 80% случаев — да, требуется только адаптация фланцев и небольшая корректировка трасс. ПТО компактнее в 3–5 раз, поэтому появляются дополнительные участки трубопровода для подключения. В наборе обычно идут переходные фланцы и компенсаторы. Полная переделка нужна только при смене тепловой схемы. Инженер бесплатно подготовит схему: 8-800-302-58-75.
Сколько служит пластинчатый теплообменник?
Металл пластин ПТО — 20–25 лет, уплотнения — 8–12 лет (замена комплектом 35–80 тыс. ₽). Кожухотрубный аппарат служит 15–20 лет, после корродируют трубки. По интегральному ресурсу сопоставимы, но ПТО дешевле в эксплуатации.
Нужно ли менять трубопроводы при замене?
Магистрали менять не нужно — диаметры подбираются под существующие. Меняют только участки подвода 1,5–3 метра и устанавливают переходные фланцы. Если старая обвязка корродирует — стоит заменить и подводящие участки (+30–60 тыс. ₽).
Когда замена нецелесообразна?
Если аппарат проработал менее 5 лет в нормальном состоянии; среды с волокнистыми включениями (целлюлоза, шерсть); температуры свыше 200 °C; давления свыше 25 бар; объект готовится к выводу. В этих случаях лучше регламентный ремонт старого аппарата (80–200 тыс. ₽) с продлением на 5–7 лет.
Можно ли увеличить мощность при замене?
Да. При проектировании можно заложить раму на 30–50% больше пластин, чем нужно сейчас. При увеличении нагрузки достаточно докупить пакет пластин — в 3–5 раз дешевле, чем менять аппарат. Кожухотрубный таких возможностей не даёт.
Какие документы нужны при замене ТО в ИТП?
Лист задания от РСО, проект с тепловым и гидравлическим расчётом, паспорт ПТО, сертификаты материалов, акты опрессовки и испытаний, исполнительная схема. Для ОПО — экспертиза промбезопасности. Комплект стоит 20–80 тыс. ₽, согласование 2–6 недель.
Что лучше — разборный, паяный или сварной ПТО?
Разборный — универсален для ИТП, ЦТП, бассейнов: разбирается на чистку, наращивается, ремонтируется. Паяный — для замкнутых систем отопления, ГВС, фреоновых контуров: компактнее, не разбирается. Сварной — для пара и агрессивных сред (до 250 °C). В коммунальной сфере выбирают разборный в 70% случаев.
Сколько стоит сервис ПТО?
Сервис-договор для ПТО 0,5–2 МВт — 25–60 тыс. ₽/год: два плановых осмотра, проверка моментов затяжки, контроль уплотнений, гидроиспытания. Химпромывка раз в 2–3 года — 15–35 тыс. ₽. Замена уплотнений раз в 8–10 лет — 35–120 тыс. ₽.
Можно ли заменить теплообменник без остановки объекта?
Без остановки контура — нет, но простой можно сократить до 1–2 дней: подготовить ПТО заранее, провести предмонтажные работы, выбрать межотопительный период (май-сентябрь). Для критичных объектов — схема с резервным ПТО: переключение 1–2 часа, дороже на 30–50%.
