Принцип работы атмосферного деаэратора ДА
Принцип работы деаэратора типа ДА (атмосферного) основан на нагреве исходной воды прямым контактом с паром до температуры насыщения, соответствующей избыточному давлению около 0,02 МПа. При достижении 104,25 °C растворимость кислорода и свободной углекислоты резко падает, газы выделяются в пузырьковом виде и удаляются с выпаром через верхний патрубок колонки. Остаточное содержание кислорода нормируется паспортом аппарата и ГОСТ 16860.
В каталоге: Все модели раздела «ДА/ДСА/ДВ», Деаэратор ДА 10/4, Деаэратор ДА 100/25, Деаэратор ДА 15/4
Содержание
- Устройство и физика процесса
- Схема обвязки и состав элементов
- Тепловой баланс и расчёт расхода греющего пара
- Подбор деаэратора по режимам и производительности
- Что проверить на чертеже и в паспорте
- Типовые неисправности и их признаки
- Типовые ошибки монтажа и их последствия
- Паспортные ориентиры
- Оборудование и связанные разделы
Устройство и физика процесса

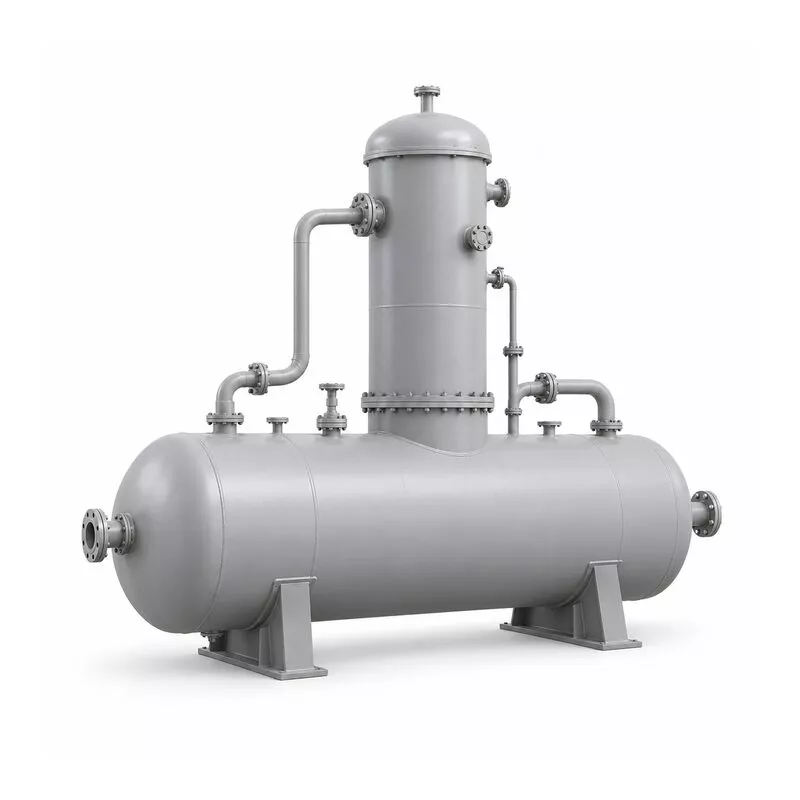

Атмосферный деаэратор ДА состоит из двухступенчатой деаэрационной колонки (струйная и барботажная либо струйная и плёночная ступень) и аккумуляторного бака БДА. Исходная вода подаётся в верхнюю часть колонки, распределяется по тарелкам и стекает сверху вниз. Греющий пар вводится в нижнюю часть колонки или бака и движется навстречу потоку воды. Прямой контакт сред обеспечивает нагрев воды до температуры насыщения; выделившиеся газы вместе с избытком пара образуют выпар, который отводится из верхней зоны колонки.
