Принцип работы пластинчатого теплообменника
Как устроен пластинчатый теплообменник, по каким законам передаётся тепло и за счёт чего достигается КПД 92–98%. Гофрирование, противоток, турбулизация, материалы пластин.
Содержание
Физика теплообмена: основные законы
Закон Ньютона-Рихмана, теплопередача через стенку, температурный напор
Пластинчатый теплообменник (ПТО) — аппарат, в котором две среды разделены тонкой стенкой и обмениваются теплом без смешения. Передача пропорциональна площади, ΔT и коэффициенту теплопередачи.
Базовое уравнение: Q = k · F · ΔT_ср, где Q — нагрузка (Вт), k — коэффициент теплопередачи (Вт/м²·К), F — площадь (м²), ΔT_ср — LMTD (K). На границе «жидкость-стенка» работает закон Ньютона-Рихмана q = α · ΔT. Коэффициент α — узкое место цепочки; ПТО повышает его в 3–5 раз против кожухотрубного.
LMTD = (ΔT1 − ΔT2) / ln(ΔT1/ΔT2) — корректный способ усреднить разность температур по длине аппарата. Для противотока (стандарт ПТО) LMTD максимален, что даёт минимально возможную площадь. При прямотоке LMTD ниже на 15–25%, поэтому такая схема в пластинчатых аппаратах не применяется.

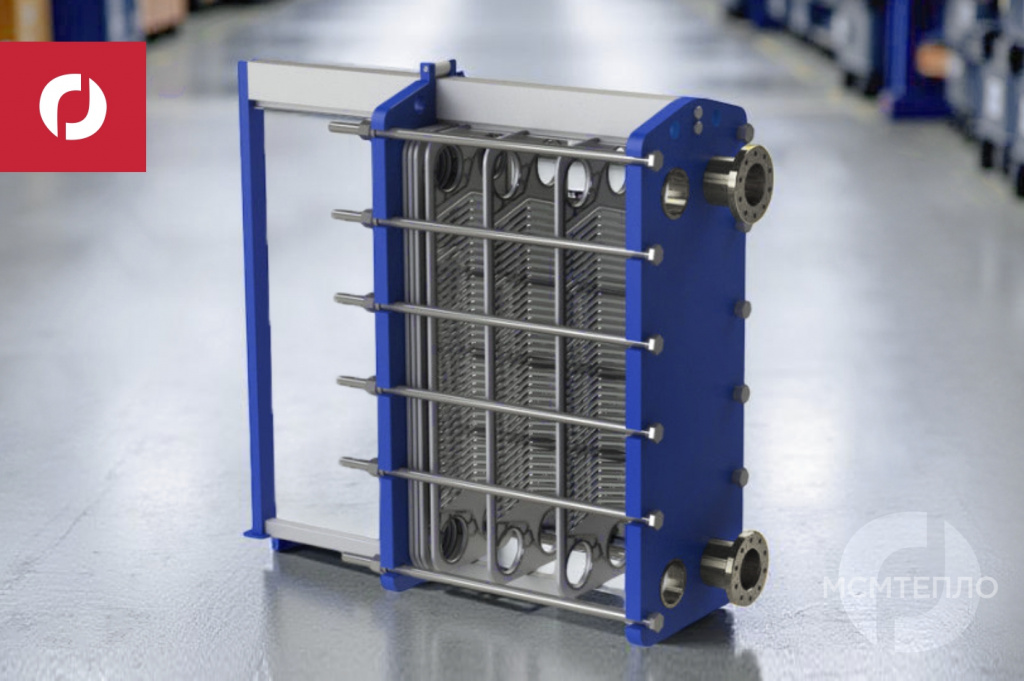

Конструкция пластинчатого теплообменника
Пакет пластин, рама, прижимная плита, штуцеры
ПТО состоит из набора одинаковых гофрированных пластин толщиной 0,4–0,8 мм. Между ними каналы (зазор 2–6 мм), по которым попеременно движутся греющий и нагреваемый теплоносители.
Узлы разборного аппарата
Неподвижная плита
Стальная плита 25–80 мм со штуцерами DN25 — DN500. Воспринимает усилие затяжки 50–250 кН. Окрашена порошковой эмалью.
Прижимная плита
Стягивается шпильками к передней плите. При разборке смещается по направляющей, у современных моделей — на роликах.
Пакет пластин
10–700 пластин. Подвешены за верхнюю направляющую, выровнены по нижней. Каждая имеет резиновую прокладку по периметру и вокруг угловых отверстий.
Шпильки
М20–М56 из стали 40Х или 09Г2С (4–12 шт.). Длина шпилек определяет максимум пластин в пакете.
Греющая среда поступает через штуцер в передней плите, распределяется по нечётным каналам и выходит через противоположный штуцер. Нагреваемая среда движется по чётным каналам встречно. Прокладки направляют потоки между каналами.
Схема движения сред: противоток и турбулентность
Почему противоток эффективнее, как гофрирование создаёт турбулентный режим
Эффективность ПТО строится на двух решениях: противоток и турбулентный режим в каналах. В комбинации они дают кратное превосходство над кожухотрубным.
Противоток (standard)
- Среды движутся навстречу друг другу
- Температурный напор сохраняется по длине
- LMTD максимален → площадь минимальна
- Возможен «перекрёстный» нагрев
- Стандарт для всех современных ПТО
Прямоток (legacy)
- Среды движутся в одном направлении
- На выходе температуры сближаются
- LMTD ниже на 15–25%
- Площадь больше → выше CAPEX
- В ПТО практически не используется
Турбулизация потока
Гофры на соседних пластинах ориентированы под углом (шевронное гофрирование). Гребни упираются друг в друга, образуя сеть точечных контактов и сложную канальную геометрию. Среда движется турбулентно при Re = 100–5000 (кожухотрубному нужно Re > 10 000). Эффект турбулентности: интенсивное обновление пристеночного слоя и самоочищение от накипи в 2–4 раза против ламинарного.
Углы гофрирования
| Тип пластины | Угол, ° | Коэф. k, Вт/м²·К | Гидросопротивление | Применение |
|---|---|---|---|---|
| Soft (мягкая) | 30 | 3000–4500 | Низкое | Большие расходы, малый ΔT |
| Hard (жёсткая) | 60 | 5500–7000 | Высокое | Малые расходы, большой ΔT |
| Mixed (смешанная) | 30 + 60 | 4500–6000 | Среднее | Универсальный режим |
У РИДАН, ЭТРА, Alfa Laval, Funke и Kelvion на одну раму идут 2–3 варианта: H (hard) и L (low). Комбинация H/L настраивает аппарат под рабочую точку.
Пластины: материалы, штамповка, типоразмеры
Нержавеющая сталь, титан, сплавы Hastelloy. Глубина гофрирования
Материал пластины — 60–70% стоимости. Толщина 0,4–0,8 мм: тоньше — лучше теплопередача, толще — ресурс при агрессивных средах и PN > 16 бар.
Материалы пластин
| Материал | T макс., °C | Cl⁻ предел | Цена коэф. |
|---|---|---|---|
| AISI 304 | 180 | 50 ppm | 1,0 |
| AISI 316 | 200 | 200 ppm | 1,3 |
| AISI 316L | 200 | 300 ppm | 1,5 |
| Титан Grade 1 | 250 | Без огр. | 4,0 |
| SMO 254 | 250 | 30 000 ppm | 5,5 |
| Hastelloy C-276 | 400 | Без огр. | 12,0 |
Пластина формуется на прессе усилием 600–2500 тонн. Глубина гофрирования — 2–5 мм, шаг волны — 8–14 мм. Геометрия запатентована: РИДАН — шеврон с двойным углом, ЭТРА — модифицированный шеврон с распределителем, Alfa Laval — CurveFlow с винтовой закруткой потока. Производители выпускают 8–15 базовых типоразмеров — от 0,02 м² (паяные для ГВС квартир) до 3–5 м² (сварные).
Уплотнения: материалы, клеевое и бесклеевое крепление
EPDM, NBR, FKM. Срок службы и температурные ограничения
Прокладки — самый чувствительный элемент разборного аппарата. Они герметизируют каналы и разделяют потоки через «двойные уплотнения» вокруг угловых портов. Разрушение прокладки даёт протечку — недопустимо для ГВС и пищёвки.
Типы материалов
| Материал | T, °C | Среда | Ресурс |
|---|---|---|---|
| EPDM | -30…+150 | Вода, пар низкого, гликоли | 8–12 лет |
| EPDM HT | -30…+170 | Перегретая вода, пар до 6 бар | 6–10 лет |
| NBR | -15…+100 | Масла, нефтепродукты | 6–10 лет |
| NBR HT | -15…+140 | Горячие масла, дизтопливо | 5–8 лет |
| FKM (Viton) | -20…+200 | Кислоты, агрессивные среды | 4–8 лет |
| HNBR | -20…+150 | Холодильные масла, R134a | 6–10 лет |
Клеевое vs бесклеевое
Клеевое крепление
- Прокладка приклеена двухкомпонентным клеем
- Надёжность при пульсациях и гидроударах
- Замена — скребок + обезжиривание + новый клей
- Сервис требует мастерской
- Стандарт для тяжёлых режимов и пара
Бесклеевое (Clip-on)
- Прокладка фиксируется клипсами по углам
- Замена за 1–2 минуты на пластину, без клея
- Сервис на объекте без мастерской
- Чуть ниже стойкость к пульсациям
- Стандарт РИДАН HH, Alfa Laval ClipGrip
На ресурс уплотнения влияют: температура (+10°C сверх номинала режут ресурс вдвое), давление (циклика и гидроудары), химия среды и равномерность затяжки шпилек.
Подобрать ПТО под задачу?
Инженер рассчитает площадь, подберёт пластины и уплотнения под среду и давление
Типы пластинчатых теплообменников
Разборные, паяные, сварные, полусварные. Сравнение по применению
На принципе «пакет гофрированных пластин» строятся четыре типа. Отличие — способ соединения пластин.
1. Разборные (Gasketed)
Пластины через резиновые прокладки, стянуты шпильками. Разбираются для чистки. PN до 25 бар, T до 180°C. Универсальный тип: ГВС, отопление, ЦТП. РИДАН НН, ЭТРА Э, Alfa Laval M/T.
2. Паяные (Brazed)
Пластины спаяны медью или никелем. Не разбираются. PN до 30 бар, T до 200°C. Применение: ГВС, чиллеры, тепловые насосы. Alfa Laval CB, Swep B, ЭТРА П.
3. Сварные (Welded)
Пластины сварены лазером в кассеты. Без прокладок. PN до 40 бар, T до 350°C, агрессивные среды. Применение: нефтехимия, металлургия. Alfa Laval Compabloc, Kelvion NX.
4. Полусварные (Semi-welded)
Пары пластин сварены лазером, между парами — прокладки. PN до 30 бар, T до 200°C. Применение: аммиак, фреоны. Alfa Laval AlfaNova, Kelvion NF.
Сравнение по применению
| Тип | PN, бар | T макс., °C | Разборка | Площадь, м² | Типичное применение |
|---|---|---|---|---|---|
| Разборный | 10–25 | 180 | Полная | 0,5–2500 | ЦТП, ИТП, ГВС, отопление |
| Паяный | 16–30 | 200 | Нет | 0,02–80 | Котлы, тепловые насосы, ГВС квартир |
| Сварной | 16–40 | 350 | Частичная | 5–1000 | Нефтехимия, металлургия |
| Полусварной | 16–30 | 200 | Одна сторона | 5–500 | Аммиачные холодильники |
Характеристики и режимы работы
Расход, давление, температура, перепад давления, скорость в каналах
ПТО характеризуется десятком параметров: часть задаётся клиентом, часть рассчитывается инженером. Понимая взаимосвязь, можно оценить корректность подбора.
Параметры аппарата
Нагрузка Q
Сколько тепла передать в час, кВт. Из баланса объекта: ГВС по расходу, отопление по теплопотерям.
Расходы G1, G2
Массовые расходы, т/ч. Связь: G = Q / (Cp · ΔT). Cp воды — 4,19 кДж/кг·К.
Температуры T1, T2
Греющая: 95/70°C или 110/70°C. Нагреваемая: 5/60°C для ГВС, 70/95°C для отопления.
Площадь F
Из Q = k · F · LMTD, м². Запас 15–20% компенсирует загрязнения.
Число пластин N
N = F / F_пл + 1. Чётное для одноходовой схемы, кратное 4 — для двухходовой.
Перепад ΔP
Норма 20–80 кПа на сторону. Выше — перерасход насосов, ниже — недогруз каналов.
Рабочие режимы
Скорость в канале — индикатор подбора. v < 0,3 м/с — ламинарный режим, k падает в 2 раза. v > 1,0 м/с — ΔP растёт квадратично, износ уплотнений. Оптимум 0,4–0,7 м/с. «Приближение температур» для ПТО — 1–2 К, для кожухотрубного — 5–8 К. Это преимущество ПТО для тепловых сетей с малым графиком (105/70°C).
Расчёт площади теплообмена
Q, k, LMTD → F. Калькулятор по тепловой нагрузке и температурам
Введите тепловую нагрузку Q, коэффициент k (для воды 3500–5500 Вт/м²·К) и температуры сред. Калькулятор вернёт расчётную площадь с запасом 20%.
Частые вопросы
Почему пластинчатый теплообменник эффективнее кожухотрубного?
Три причины. Первая — гофрирование создаёт турбулентность при Re 100–5000 (кожухотрубному нужно Re > 10 000), это поднимает коэффициент α в 3–5 раз. Вторая — противоток даёт максимальный LMTD. Третья — компактная упаковка площади: 100 м² в раме 2,2 × 0,7 × 1,5 м против 4–6 м длины у кожухотрубного. Итог: k = 3000–7000 Вт/м²·К против 800–1500.
Что такое LMTD и зачем он нужен?
Средний логарифмический температурный напор: LMTD = (ΔT1 − ΔT2) / ln(ΔT1/ΔT2). Без LMTD расчёт по среднеарифметической разности занижает площадь на 10–30%. Входит в основное уравнение Q = k · F · LMTD и используется во всех инженерных программах подбора (Alfa Laval CAS, Kelvion Cas200, расчётный модуль РИДАН).
Зачем нужно гофрирование пластин и какие бывают углы?
Четыре задачи: турбулентность потока, рост площади в 1,3–1,8 раза против плоской пластины, механическая жёсткость при PN 25 бар, точечные контакты с соседней пластиной для удержания канала. Угол 30° (soft, низкое сопротивление) или 60° (hard, высокий k). В пакете комбинируют H- и L-пластины под конкретную тепловую задачу.
Какой материал пластин выбрать?
Решает содержание хлоридов в воде. ХВС и пар — AISI 304 (до 50 ppm). ГВС, отопление, тепловые сети — AISI 316 (до 200 ppm). Пищёвка с СИП-мойкой — AISI 316L. Бассейны и морская вода — титан. Кислоты и химия — Hastelloy C-276 или SMO 254. Превышение хлоридов даёт точечную коррозию за 2–4 года. Перед выбором — анализ воды по 6 параметрам: pH, Cl⁻, SO4²⁻, жёсткость, кислород, проводимость.
Можно ли увеличить мощность работающего теплообменника?
Для разборных ПТО — да. Способ 1: добавить пластины (+30–60% мощности при удлинённых шпильках). Способ 2: заменить часть L-пластин на H-пластины — поднимет k без изменения габаритов, но вырастет ΔP. Способ 3: разделить контур на параллельные ветки. Для паяных и сварных апгрейд невозможен — только замена аппарата.
Какой срок службы у пластин и уплотнений?
Пластины AISI 316 при правильном материале и регламентном ТО — 20–25 лет, титан — 25–30 лет. Враги пластин: точечная коррозия от хлоридов и эрозия при v > 1,5 м/с. Уплотнения EPDM — 8–12 лет, NBR — 6–10 лет, FKM — 4–8 лет. Каждые +10°C сверх номинала режут ресурс вдвое. Профилактически прокладки меняют каждые 5–7 лет. Расчёт регламента: 8-800-302-58-75.
Как часто нужна промывка от накипи?
Зависит от жёсткости и режима. ГВС средней жёсткости (3–5 °Ж) — раз в 18–36 месяцев. Жёсткая вода (6–10 °Ж) — каждые 6–12 месяцев. Тепловые сети с водоподготовкой — каждые 3–5 лет. Признаки накипи: рост ΔP на 30–50%, падение T выхода ГВС на 5–10°C. Способы: безразборная CIP (циркуляция кислоты, 4–8 ч) или разборка с механической чисткой (1–2 дня).
Чем отличаются производители: РИДАН, ЭТРА, Alfa Laval, Funke, Kelvion?
Базовая конструкция одинаковая, отличия в деталях. РИДАН (РФ, бывший Danfoss HE) — оптимум цена/качество для энергетики и ЖКХ. ЭТРА (Челябинск) — отечественный прокат пластин, программа Sanitizer. ТТАИ — компактные паяные для ИТП. Alfa Laval — патенты CurveFlow, ClipGrip, премиум. Funke — точная штамповка, спецсплавы. Kelvion — сварные Compabloc для нефтехимии. Sondex, Swep — компактные паяные. Для ЦТП — РИДАН/ЭТРА, для агрессивных сред — Alfa Laval/Kelvion.
Можно ли использовать пластинчатый теплообменник для пара?
Да, с оговорками. Пар до 6 бар и 165°C — стандарт для ГВС/отопления, AISI 316 + EPDM HT. Перегретый пар выше 180°C и > 10 бар требует сварных или полусварных ПТО — EPDM не выдержит. Особенность: фазовый переход меняет α по длине аппарата, расчёт делается зонами (пар → насыщение → конденсат). Подбор парового режима — задача для инженера, не для онлайн-калькулятора.
