Ремонт кожухотрубного теплообменника заменой трубной системы

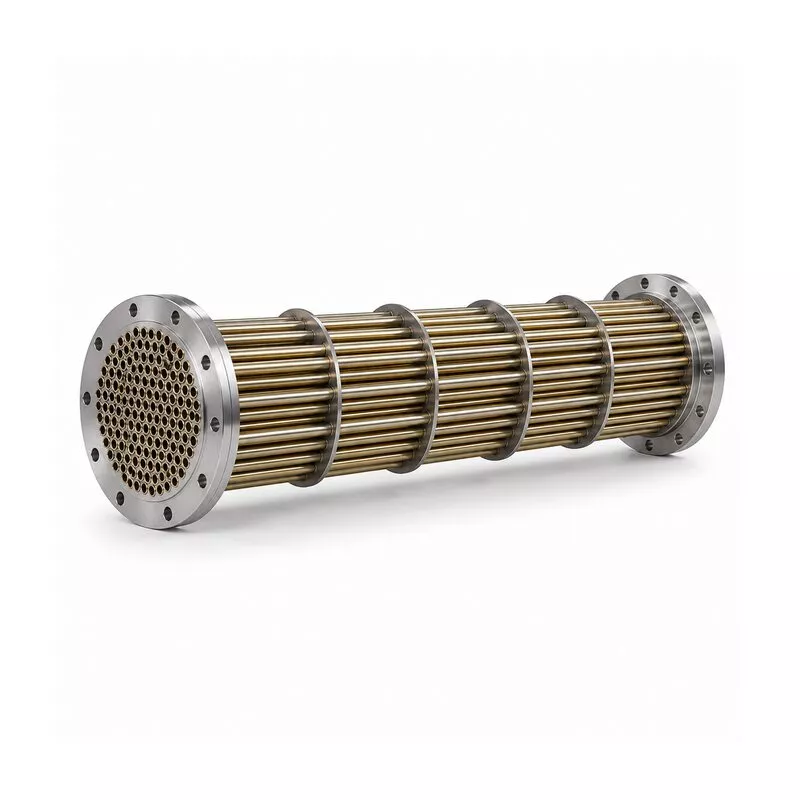

Ремонт кожухотрубного теплообменника в большинстве случаев сводится к замене трубной системы — сменного трубного пучка, который является основным рабочим элементом пароводяных подогревателей ПП и водоводяных подогревателей ВВП. Трубная система представляет собой набор латунных трубок, закреплённых в трубной решётке, и служит поверхностью теплообмена между греющей и нагреваемой средами. Поскольку корпус аппарата сохраняет ресурс, замена изношенного пучка восстанавливает теплопроизводительность без замены всего подогревателя.
В каталоге: Все модели трубных систем, ПП1-108-0,7–2, ПП1-108-0,7–4, ПП1-21-0,2–2
Содержание
- Устройство трубной системы и физика процесса
- Когда требуется замена трубного пучка
- Параметры подбора: площадь, число и длина трубок
- Порядок расчёта площади поверхности нагрева
- Таблица типоразмеров трубных систем
- Элементы схемы обвязки и их назначение
- Что проверить на чертеже и в паспорте
- Типовые неисправности и их признаки
- Контроль монтажа и гидравлические испытания
- Типовые ошибки при подборе и замене
- Сопутствующие элементы и документация
- Паспортные ориентиры
- Оборудование и связанные разделы
Устройство трубной системы и физика процесса
Трубная система пароводяного подогревателя ПП формирует два изолированных контура. Греющий пар подаётся в межтрубное пространство, нагреваемая вода движется внутри латунных трубок. Тепло передаётся через стенку трубки: пар конденсируется, отдавая скрытую теплоту парообразования, вода нагревается. Число ходов воды (2 или 4) определяет компоновку перегородок в крышках корпуса и влияет на скорость потока и коэффициент теплопередачи. В водоводяных подогревателях ВВП секции соединяют по трубному пространству калачами, по межтрубному, переходами; трубная система каждой секции работает в том же физическом принципе, но с водяным обогревом.
Когда требуется замена трубного пучка
Основание для ремонта кожухотрубного теплообменника с заменой трубной системы, неустранимые дефекты трубок: сквозная коррозия, эрозионный износ, растрескивание, нарушение вальцовочных соединений в трубной решётке. Признаки, падение теплопроизводительности, появление нагреваемой воды в конденсате или рост солесодержания котловой воды при использовании подогревателя сырой воды. Перед заказом нового пучка проверяют состояние корпуса, фланцев и перегородок: если они в норме, замена трубной системы полностью восстанавливает параметры аппарата.
Параметры подбора: площадь, число и длина трубок
Трубную систему подбирают по трём жёстким геометрическим и теплотехническим параметрам, которые должны совпадать с посадочными размерами корпуса и паспортной тепловой нагрузкой:
Площадь поверхности нагрева
Главный режимный параметр. Её определяют из теплового баланса: требуемая площадь равна тепловой нагрузке, делённой на произведение коэффициента теплопередачи и среднелогарифмического температурного напора. Для стандартных моделей ПП площадь зафиксирована паспортом.
Количество трубок
Должно строго соответствовать числу отверстий в трубных решётках корпуса. Несовпадение делает монтаж невозможным.
Длина трубок
Определяется длиной корпуса подогревателя. Для ПП1 и ПП2 стандартная длина составляет 3000 мм, для ряда моделей на давление 0,2 МПа длина трубок составляет 2000 мм.
Материал трубок: латунь, что обеспечивает коррозионную стойкость и высокий коэффициент теплопередачи. При заказе пучка для нестандартных сред материал уточняют по опросному листу.
Порядок расчёта площади поверхности нагрева
Площадь поверхности нагрева трубной системы рассчитывают по формуле теплового баланса:
F = Q / (k · Δtср)
,
F
где
- F — требуемая площадь поверхности нагрева, м²;
- Q — тепловая нагрузка аппарата, Вт;
- k — коэффициент теплопередачи, Вт/(м²·°C);
- Δtср — среднелогарифмический температурный напор, °C.
Среднелогарифмический температурный напор вычисляют по формуле:
Δtср = (Δtб − Δtм) / ln(Δtб / Δtм)
,
Δtб
где Δtб — большая разность температур между греющей и нагреваемой средами на входе или выходе аппарата, °C; Δtм — меньшая разность температур на противоположном конце, °C. Для пароводяных подогревателей температура греющего пара при постоянном давлении остаётся неизменной, поэтому температурный напор считают по температурам воды на входе и выходе трубного пространства.
Тепловую нагрузку определяют по расходу нагреваемой воды и её нагреву:
Q = Gв · c · (tвых − tвх)
,
Gв
где
- G — массовый расход нагреваемой воды, кг/с;
- c — удельная теплоёмкость воды, Дж/(кг·°C);
- tвых и tвх — температуры воды на выходе и входе аппарата, °C.
Полученную расчётную площадь округляют до ближайшего большего стандартного значения из таблицы типоразмеров.
Таблица типоразмеров трубных систем
| Модель | Площадь поверхности нагрева, м² | Количество трубок, шт. | Длина трубок, мм |
|---|---|---|---|
| ПП2-6-0,2–2 | 6,3 | 68 | 2000 |
| ПП2-9-0,7–2 | 9,5 | 68 | 3000 |
| ПП2-9-0,7–4 | 9,5 | 68 | 3000 |
| ПП2-11-0,2–2 | 11,4 | 124 | 2000 |
| ПП2-17-0,7–2 | 17,2 | 124 | 3000 |
| ПП2-17-0,7–4 | 17,2 | 124 | 3000 |
| ПП2-16-0,2–2 | 16 | 176 | 2000 |
| ПП2-24-0,7–2 | 24,4 | 176 | 3000 |
| ПП2-24-0,7–4 | 24,4 | 176 | 3000 |
| ПП1-21-0,2–2 | 21,2 | 232 | 2000 |
| ПП1-32-0,7–2 | 32 | 232 | 3000 |
| ПП1-32-0,7–4 | 32 | 232 | 3000 |
| ПП1-35-0,2–2 | 35,3 | 392 | 2000 |
| ПП1-53-0,7–2 | 53,9 | 392 | 3000 |
| ПП1-53-0,7–4 | 53,9 | 392 | 3000 |
| ПП1-71-0,2–2 | 71 | 792 | 2000 |
| ПП1-76-0,7–2 | 76,8 | 560 | 3000 |
| ПП1-76-0,7–4 | 76,8 | 560 | 3000 |
| ПП1-108-0,7–2 | 108 | 792 | 3000 |
| ПП1-108-0,7–4 | 108 | 792 | 3000 |
Элементы схемы обвязки и их назначение
Схема обвязки кожухотрубного теплообменника включает элементы, каждый из которых выполняет свою задачу:
Запорная арматура
на входе и выходе греющей и нагреваемой сред: отключение аппарата для ремонта и регулирование пуска.
Манометры
на линиях греющего пара и нагреваемой воды: контроль рабочих давлений в трубном и межтрубном пространствах.
Термометры
на входе и выходе нагреваемой воды: контроль температурного режима и фактического нагрева.
Предохранительный клапан
Конденсатоотводчик
на линии отвода конденсата из межтрубного пространства: отвод конденсата без пропуска пара.
Дренажные штуцеры
Опорожнение аппарата перед ремонтом и удаление шлама.
Воздушники
в верхних точках: удаление воздуха при заполнении и пуске.
Направление потоков сверяют с проектной схемой обвязки: греющий пар, в межтрубное пространство, нагреваемая вода, внутрь трубок. Ошибка с подключением приводит к снижению теплопроизводительности и гидравлическим ударам.
Что проверить на чертеже и в паспорте
Перед заказом трубной системы сверяют чертёж аппарата и паспортные данные:
площадь поверхности нагрева: должна соответствовать тепловой нагрузке и таблице типоразмеров;
количество трубок: строго по числу отверстий в трубных решётках корпуса;
длину трубок, по длине корпуса: 2000 мм для моделей на давление 0,2 МПа, 3000 мм для моделей на 0,7 МПа;
число ходов воды: 2 или 4, влияет на компоновку перегородок в крышках;
давление греющего пара: 0,2 МПа или 0,7 МПа по обозначению модели;
присоединительные размеры фланцев и посадочные места трубной решётки;
материал трубок: латунь для стандартного исполнения.
Типовые неисправности и их признаки
В процессе эксплуатации кожухотрубного теплообменника возникают характерные неисправности:
Сквозная коррозия трубок
Признак: появление нагреваемой воды в конденсате, рост солесодержания котловой воды.
Эрозионный износ трубок
Признак: утончение стенок, локальные свищи, падение теплопроизводительности.
Растрескивание трубок
Признак: течь при гидравлическом испытании, капельная неплотность вальцовочных соединений.
Нарушение вальцовочных соединений
Признак: смешение сред, переток воды в межтрубное пространство.
Загрязнение поверхности нагрева
Признак: рост температурного напора при неизменной тепловой нагрузке, снижение нагрева воды.
Повреждение перегородок в крышках
Признак: изменение числа ходов, падение скорости потока и коэффициента теплопередачи.
При обнаружении любого из этих признаков аппарат выводят из работы, опорожняют и осматривают. Если дефект трубок неустраним, выполняют ремонт кожухотрубного теплообменника заменой трубной системы.
Контроль монтажа и гидравлические испытания
При установке новой трубной системы проверяют соответствие длины трубок длине корпуса, а количества трубок, числу отверстий в трубных решётках. Осматривают состояние уплотнительных поверхностей фланцев и перегородок. После сборки аппарата проводят гидравлическое испытание: трубное пространство опрессовывают давлением, указанным в паспорте подогревателя, с выдержкой для контроля герметичности вальцовочных соединений. Межтрубное пространство испытывают отдельно.
Типовые ошибки при подборе и замене
Наиболее частые ошибки при ремонте кожухотрубного теплообменника:
Неверное определение площади поверхности нагрева под фактическую тепловую нагрузку. Заниженная площадь даёт недогрев воды, завышенная: неоправданное удорожание и рост габаритов.
Несоответствие количества и длины трубок посадочным размерам корпуса. Пучок с чужим числом трубок невозможно установить в штатные трубные решётки.
Игнорирование материала трубок при заказе. Для стандартных моделей применяется латунь; использование другого материала без расчёта ведёт к гальванической коррозии или снижению теплопередачи.
Пропуск гидроиспытаний после замены: скрытые неплотности вальцовки проявляются в работе и вызывают смешение сред.
Сопутствующие элементы и документация
При замене трубной системы водоводяных подогревателей ВВП дополнительно проверяют состояние калачей и переходов: номер калача должен соответствовать номеру секции. Для точного подбора пучка под нестандартные режимы рекомендуется заполнить опросный лист с указанием расходов, температур греющей и нагреваемой сред, допустимых потерь давления и присоединительных размеров. Это исключает ошибки на этапе заказа.
Паспортные ориентиры
| Исполнение или узел | Паспортное значение |
|---|---|
| ПП1-108-0,7–2 | Площадь поверхности нагрева: 108 м² |
| ПП1-108-0,7–4 | Площадь поверхности нагрева: 108 м² |
| ПП1-21-0,2–2 | Площадь поверхности нагрева: 21,2 м² |
Оборудование и связанные разделы
Все модели трубных систем · ПП1-108-0,7–2 · ПП1-108-0,7–4 · ПП1-21-0,2–2
Вопросы и ответы
Что включает ремонт кожухотрубного теплообменника?
Ремонт кожухотрубного теплообменника в большинстве случаев заключается в замене трубной системы. Она представляет собой сменный трубный пучок. Трубная система состоит из латунных трубок, закреплённых в трубной решётке, и является основной поверхностью теплообмена. Замена пучка восстанавливает теплопроизводительность аппарата без замены корпуса.
Как подобрать трубную систему для замены?
Трубную систему подбирают по трём параметрам: площадь поверхности нагрева, количество трубок и их длина. Площадь должна соответствовать тепловой нагрузке, количество трубок, числу отверстий в трубных решётках корпуса, длина, длине корпуса. Для стандартных моделей ПП эти значения приведены в таблице типоразмеров.
Из какого материала изготовлены трубные системы?
В стандартном исполнении трубные системы пароводяных подогревателей ПП комплектуются латунными трубками. Латунь обеспечивает высокий коэффициент теплопередачи и коррозионную стойкость. При заказе пучка для нестандартных сред материал уточняют по опросному листу.
Какие испытания проводят после замены трубной системы?
После установки новой трубной системы проводят гидравлические испытания трубного и межтрубного пространства давлением, указанным в паспорте подогревателя. Проверяют герметичность вальцовочных соединений трубок в трубной решётке и плотность фланцевых соединений. Направление потоков сверяют с проектной схемой обвязки.
Как рассчитать площадь поверхности нагрева трубной системы?
Площадь поверхности нагрева рассчитывают по формуле F = Q / (k · Δtср), где
- Q — тепловая нагрузка;
- k — коэффициент теплопередачи;
- Δtср — среднелогарифмический температурный напор.
Тепловую нагрузку определяют по расходу нагреваемой воды и её нагреву: Q = Gв · c · (tвых − tвх). Полученную площадь округляют до ближайшего большего стандартного значения из таблицы типоразмеров.
