Теплообменник без калачей: подбор и монтаж калачей ВВП
Теплообменник без калачей — это незавершенная обвязка, в которой невозможно организовать последовательное прохождение теплоносителя через секции аппарата и компенсировать термические удлинения трубопроводов. Калачи ВВП (водо-водяных подогревателей) выполняют роль соединительных элементов, обеспечивающих плавный поворот потока и снижение механических нагрузок на корпус теплообменника. Их корректный подбор и монтаж напрямую влияют на надежность и срок службы всей системы теплоснабжения.
В каталоге: Все модели раздела «Калачи ВВП», Калач 01-02 (Dн 57), Калач 03-04 (Dн 76), Калач 05-06 (Dн 89)
Содержание
- Принцип работы и назначение калачей ВВП
- Типовая схема обвязки с калачами ВВП
- Методика расчета и подбора калачей
- Элементы схемы обвязки и их назначение
- Направление потоков и особенности монтажа
- Что проверить на чертеже и в паспорте
- Диагностика обвязки и типовые ошибки
- Паспортные ориентиры
- Оборудование и связанные разделы
Принцип работы и назначение калачей ВВП

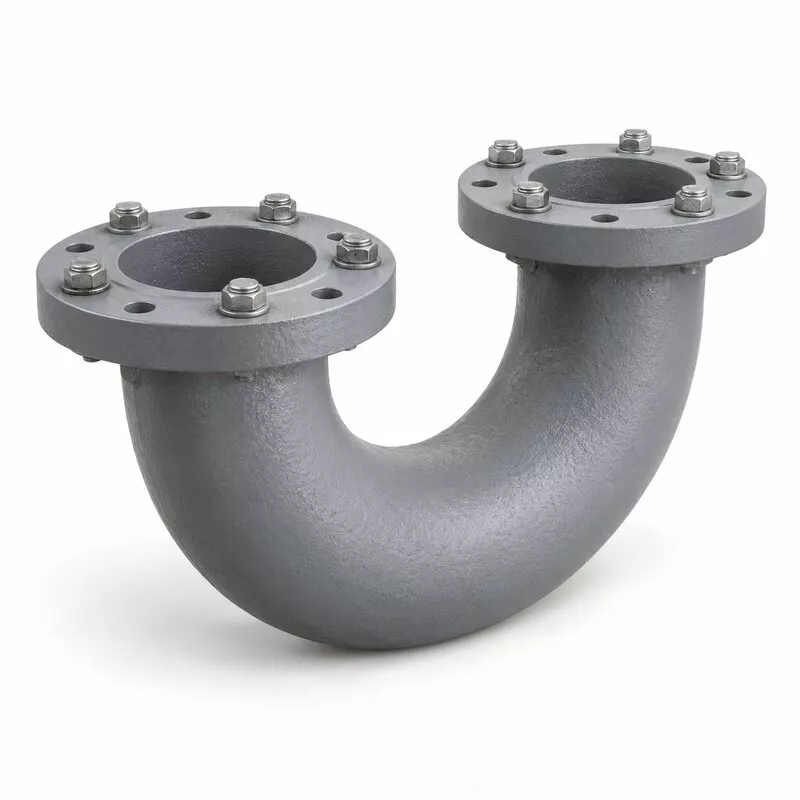

Калач представляет собой пассивный элемент трубопровода, который направляет теплоноситель под заданным углом, соединяя прямолинейные участки обвязки или отдельные секции подогревателя. Благодаря плавному изменению направления движения среды снижается гидравлическое сопротивление и уменьшается риск эрозионного износа стенок. Основные функции калача:
организация поворота потока в трубной обвязке;
компенсация температурных удлинений за счет упругой деформации материала;
обеспечение последовательного прохождения теплоносителя через все секции аппарата;
снижение механических нагрузок на корпус теплообменника и сварные швы.
В системах теплоснабжения калачи являются частью трубной системы и подбираются под конкретный диаметр условного прохода (Ду). Номер калача соответствует номеру секции (диаметру корпуса) ВВП, поэтому подбор ведут строго по карточке аппарата.
Типовая схема обвязки с калачами ВВП
На практике применяется следующая схема установки: калачи монтируются на входных и выходных патрубках секций подогревателя. Такая компоновка позволяет компактно разместить трубопроводы и обеспечить доступ для обслуживания. Направление потока должно строго соответствовать проекту обвязки. Типовое размещение можно представить в виде словесной схемы:
Подающий трубопровод → Калач → Секция 1 теплообменника → Калач → Секция 2 теплообменника → Калач → Обратный трубопровод
Методика расчета и подбора калачей
Критерии выбора
Основной критерий подбора: соответствие условного прохода (Ду) калача присоединительным размерам патрубков теплообменника. Рабочие давление, температура и назначенный срок службы определяются паспортом конкретного исполнения и не считаются одинаковыми для всей линейки. Это упрощает выбор по режимам эксплуатации. Подбор сводится к определению необходимого диаметра по паспорту подогревателя и заказу соответствующего калача.
Инженерный расчет
Подбор калача выполняют по следующему алгоритму:
Определяют главный режимный параметр (расход, давление, температура) на основе теплового расчета системы.
Сверяют присоединительные размеры патрубков теплообменника с данными паспорта.
Выбирают калач с соответствующим условным проходом.
После тепловой проверки уточняют габариты, массу и схему обвязки.
Для расчета необходимых параметров (например, гидравлического сопротивления) используются стандартные формулы гидравлики. При этом числовые константы и коэффициенты уточняются по опросному листу.
Порядок расчета по формулам справки
Для проверки гидравлического режима обвязки с калачами применяют методику, основанную на расчете потерь напора в системе. Исходной величиной служит расход сетевой воды G, выраженный в тоннах в час (т/ч). Этот параметр берут из теплового расчета подогревателя или из показаний расходомера на действующем объекте.
Потери напора в системе отопления h измеряются в метрах водяного столба (м). Их определяют по гидравлическому расчету контура, в который включен подогреватель. Для секционного ВВП потери складываются из сопротивления трубного пространства секций, калачей и местных сопротивлений обвязки.
Коэффициент смешения u рассчитывают по формуле:
u = (τ1 − τ3) / (τ3 − τ2)
где
- τ1 — температура в подающем трубопроводе сети;
- τ3 — температура воды, поступающей в систему отопления после подогревателя;
- τ2 — температура в обратном трубопроводе.
Все температуры подставляют в градусах Цельсия. Коэффициент смешения показывает, сколько единиц обратной воды подмешивается к одной единице сетевой воды.
Диаметр горловины элеватора dг в миллиметрах вычисляют по формуле:
dг = 8,5 · (G² · (1+u)² / h)^0,25
где
- G — расход сетевой воды в т/ч;
- u — коэффициент смешения;
- h — потери напора в системе отопления в метрах.
Полученное значение округляют до ближайшего стандартного диаметра горловины: №1 (15 мм), №2 (20 мм), №3 (25 мм), №4 (30 мм), №5 (35 мм), №6 (47 мм), №7 (59 мм).
Располагаемый напор перед элеватором H в метрах оценивают по формуле:
H ≈ 1,4 · h · (1+u)²
Эта величина определяет, какое давление необходимо обеспечить на вводе для устойчивой работы узла. Диаметр сопла элеватора рассчитывают под фактический располагаемый напор; Сопло относится к сменным деталям. Слишком большое сопло приводит к перерасходу сетевой воды и перегреву, слишком малое: к недогреву.
Для калачей ВВП гидравлический расчет сводится к проверке потерь на поворотах. Калач не имеет внутренних направляющих элементов, поэтому его сопротивление учитывают как местное сопротивление поворота. Коэффициент местного сопротивления зависит от радиуса гиба и угла поворота; конкретные значения принимают по паспорту исполнения.
Таблица типоразмеров калачей ВВП
| Модель | Главный параметр (Dн корпуса) | Рабочее давление | Рабочая температура | Назначенный срок службы |
|---|---|---|---|---|
| Калач 01-02 (Dн 57) | 57 | 1 МПа | 150 °C | 15 лет |
| Калач 03-04 (Dн 76) | 76 | 1 МПа | 150 °C | 15 лет |
| Калач 05-06 (Dн 89) | 89 | 1 МПа | 150 °C | 15 лет |
| Калач 07-08 (Dн 114) | 114 | 1 МПа | 150 °C | 15 лет |
| Калач 09-10 (Dн 159) | 159 | 1 МПа | 150 °C | 15 лет |
| Калач 11-12 (Dн 219) | 219 | 1 МПа | 150 °C | 15 лет |
| Калач 13-14 (Dн 273) | 273 | 1 МПа | 150 °C | 15 лет |
| Калач 15-16 (Dн 325) | 325 | 1 МПа | 150 °C | 15 лет |
Примечание: Габаритные и присоединительные размеры уточняют в паспорте на конкретное исполнение.
Элементы схемы обвязки и их назначение
Запорная арматура
Отключает подогреватель от подающего и обратного трубопроводов для ремонта, промывки или замены секций без слива всей системы.
Грязевик
Устанавливается на вводе тепловой сети перед подогревателем. Поток теряет скорость, взвеси (песок, окалина) оседают, крупные частицы задерживаются сеткой или перфорированной трубой. Шлам удаляют через спускной штуцер или люк. Засор сопла или трубок без грязевика останавливает циркуляцию.
Манометры
Контролируют давление до и после подогревателя. Перепад давления показывает степень загрязнения трубного пространства.
Термометры
Контролируют температуру греющей и нагреваемой воды на входе и выходе. Отклонение от расчетных значений указывает на нарушение режима теплообмена.
Калачи
Соединяют секции по трубному пространству, обеспечивая последовательное прохождение теплоносителя и плавный поворот потока.
Переходы (соединительные патрубки)
Соединяют секции по межтрубному пространству, организуя движение греющей среды между корпусами секций.
Дренажные штуцеры
Служат для опорожнения аппарата при ремонте и консервации.
Воздушники
Удаляют воздух из верхних точек корпуса при заполнении, предотвращая образование воздушных пробок.
Направление потоков и особенности монтажа
При монтаже обвязки необходимо строго соблюдать направление потока, указанное в проекте. Калачи не имеют внутренних направляющих элементов, поэтому их ориентация задается схемой подключения. Неверное направление поворота может привести к повышенным гидравлическим потерям и нагрузкам на сварные швы.
Контроль монтажа включает:
проверку соответствия условного прохода калача и патрубка теплообменника;
контроль качества сварных или фланцевых соединений;
проверку отсутствия перекосов и механических напряжений;
гидравлические испытания обвязки на герметичность.
Что проверить на чертеже и в паспорте
Перед заказом и монтажом калачей необходимо сверить следующие данные:
Условный проход (Ду)
Должен точно соответствовать присоединительным размерам патрубков секции ВВП. Номер калача соответствует номеру секции по диаметру корпуса.
Рабочее давление
В паспорте конкретного исполнения. Для калачей 01-02, 03-04, 05-06 оно составляет 1 МПа, но для других типоразмеров требует сверки.
Рабочая температура
Назначенный срок службы
Для указанных исполнений 15 лет; подтверждается паспортом.
Габаритные и присоединительные размеры
Радиус гиба, межосевое расстояние патрубков, тип присоединения (фланцевое или под сварку).
Схема обвязки на чертеже
Направление поворота каждого калача, расположение запорной арматуры, грязевика, манометров и термометров.
Соответствие номера калача номеру секции
Диагностика обвязки и типовые ошибки
Наиболее частые ошибки при подборе и монтаже калачей:
выбор без сверки с паспортом теплообменника по присоединительным размерам: несоответствие Ду делает монтаж невозможным либо требует переходников, снижающих надежность;
игнорирование параметров рабочей среды: хотя в данной линейке характеристики унифицированы, в других исполнениях давление и температура могут отличаться;
неучет схемы обвязки: неверное направление поворота или игнорирование термического расширения ведет к повышенным нагрузкам на сварные швы.
Типовые неисправности и их признаки
При эксплуатации обвязки с калачами ВВП встречаются следующие неисправности:
Засор трубного пространства
Признак: рост перепада давления между входом и выходом при неизменном расходе. Причина: попадание взвесей при неисправном или отсутствующем грязевике.
Засор сопла элеватора
Признак: прекращение циркуляции в системе отопления, резкое падение температуры обратной воды. Причина: отсутствие грязевика перед элеватором.
Негерметичность фланцевого соединения калача
Признак: капельная течь или парение на стыке. Причина: перекос при монтаже, неравномерная затяжка, износ прокладки.
Трещина сварного шва калача
Признак: течь по шву, появление влажных пятен на изоляции. Причина: термические напряжения при неправильной компенсации удлинений.
Эрозионный износ стенки калача
Признак: утонение стенки, выявляемое при толщинометрии; возможен свищ. Причина: высокая скорость потока, абразивные частицы в воде.
Недогрев или перегрев системы
Признак: отклонение фактической температуры от расчетной. Причина: неверно подобранный диаметр сопла элеватора (слишком малое, недогрев, слишком большое, перегрев).
Воздушная пробка в верхней точке
Признак: неравномерный прогрев секций, шум в трубопроводах. Причина: неработающий воздушник, неправильное заполнение системы.
При возникновении сомнений рекомендуется обращаться к инженерам для выполнения поверочного расчета. Для точного заказа необходимо заполнить опросный лист, указав условный проход, количество единиц, тип подогревателя и особенности существующей обвязки.
Паспортные ориентиры
| Исполнение или узел | Паспортное значение |
|---|---|
| Калач 01-02 (Dн 57) | Рабочее давление: 1 МПа |
| Калач 03-04 (Dн 76) | Рабочее давление: 1 МПа |
| Калач 05-06 (Dн 89) | Рабочее давление: 1 МПа |
Оборудование и связанные разделы
Все модели раздела «Калачи ВВП» · Калач 01-02 (Dн 57) · Калач 03-04 (Dн 76) · Калач 05-06 (Dн 89)
Вопросы и ответы
Для чего нужен калач в обвязке подогревателя ВВП?
Калач формирует поворот потока в трубной обвязке и соединяет секции или патрубки теплообменника. Компенсацию температурных перемещений и нагрузки на соединения проверяют расчётом обвязки; сам калач не заменяет компенсатор.
Как подобрать калач по диаметру?
Условный проход калача должен соответствовать присоединительным размерам патрубков теплообменника ВВП. Номер калача соответствует номеру секции по диаметру корпуса. Точные значения диаметров указаны в таблице типоразмеров и в паспорте на конкретное исполнение.
На какое давление рассчитаны калачи?
Чем отличаются калачи разных типоразмеров?
Исполнения различаются условным проходом, что определяет их применение для конкретной модели подогревателя. Рабочее давление, температура и срок службы также сверяются по паспорту конкретного исполнения.
