1. Рама и силовой каркас

Неподвижная плита, прижимная плита, стяжные шпильки, направляющие

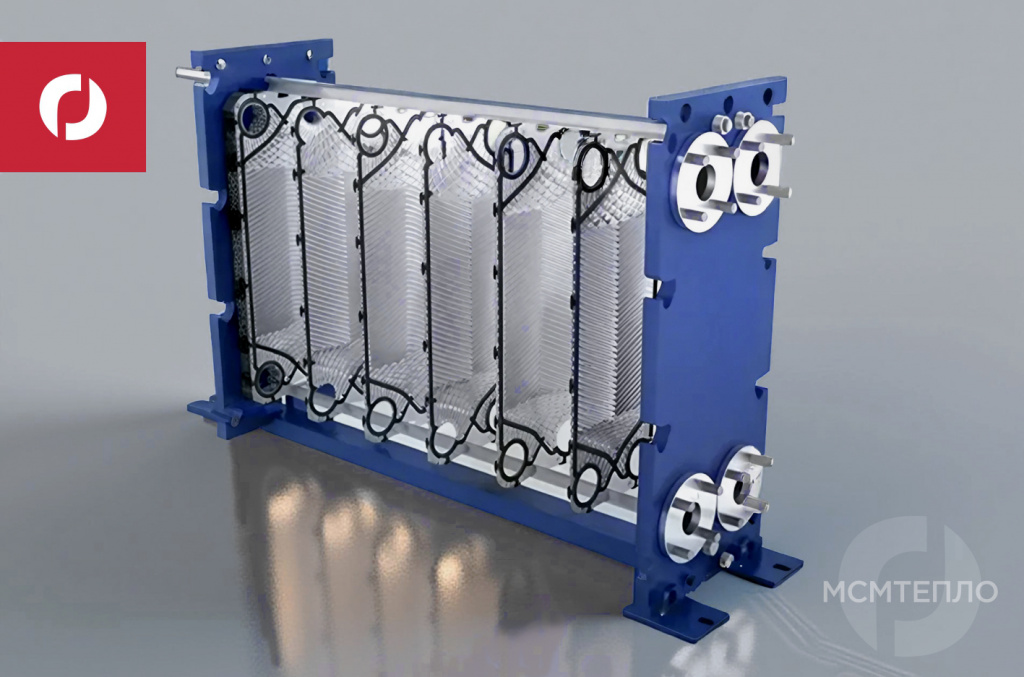

Рама пластинчатого теплообменника — несущий силовой узел, который удерживает пакет пластин в сжатом состоянии и обеспечивает герметичность каналов. На раму приходится рабочее давление сред (до 25 бар у типовых разборных моделей, до 40 бар у усиленных и до 100 бар у сварных Compabloc-исполнений) и весовая нагрузка пакета. Конструктивно рама состоит из пяти базовых элементов.

Неподвижная плита — массивная стальная плита толщиной 30–80 мм, к которой крепятся патрубки. Воспринимает реактивные усилия давления и передаёт их на шпильки. Для агрессивных сред футеруется накладками AISI 316 или титана.

Прижимная плита — подвижная плита, через которую сжимается пакет пластин до проектного размера A (расстояние между плитами). Размер A указан на шильде с допуском ±1 мм; превышение допуска ведёт к течам по уплотнениям.

Стяжные шпильки — 4–12 шпилек класса 8.8 или 10.9 диаметром M20–M48. Затяжка крестообразная динамометрическим ключом по моменту из паспорта: типовые значения 240–600 Н·м для M30, 800–1400 Н·м для M48.

Направляющие штанги — несущие балки, по которым перемещается прижимная плита и подвешиваются промежуточные пластины. Длина направляющих определяет максимально допустимое количество пластин в пакете.

Опорная стойка — стойка на противоположной от неподвижной плиты стороне, удерживающая консольный конец направляющих, с регулируемыми ножками или анкерными пятками под фундамент.

2. Пакет пластин и пакетирование

Как формируется теплопередающая поверхность и каналы

Пакет пластин — основной рабочий узел, где идёт теплопередача. Пластины подвешиваются на верхнюю направляющую за уши у углов. Чередование пластин с разворотом на 180° формирует параллельные каналы для двух сред: чётные каналы — одной среды, нечётные — другой.

Количество пластин N складывается из рабочих и концевых. Типовые диапазоны: бытовые 40–100 кВт — 10–30 пластин; промышленные 1–5 МВт — 60–250 пластин; ЦТП — до 600 пластин при F до 600 м².

Угол гофрирования (chevron angle)

Каждая пластина имеет шевронный или ёлочный рисунок. Угол β измеряется относительно горизонтали и принимает значения 25–65°. Чем больше угол — тем выше турбулизация и коэффициент k, но и выше гидравлическое сопротивление ΔP.

• L-пластины (β 25–30°) — низкая турбулизация, малый ΔP, k порядка 3000–4500 Вт/м²·К. Для случаев с лимитом по гидравлике.
• H-пластины (β 60–65°) — высокая турбулизация, повышенный ΔP, k до 7000–9000 Вт/м²·К. Для случаев с лимитом по площади.
• M-пластины (β около 45°) — компромисс, наиболее распространённый тип.

На практике пакет составляется из комбинации L и H в нужном соотношении: например, 60% H + 40% L даёт «среднее» поведение и позволяет точно попасть в проектные k и ΔP без смены типоразмера.

Прокладочный и сварной каналы

Между пластинами идёт резиновое уплотнение по периметру и вокруг угловых портов. Конфигурация уплотнения определяет, какой канал открыт для какой среды. У сварных и полусварных пакетов часть пластин соединена попарно лазерной сваркой — это «кассета», внутренняя среда которой герметична и недоступна для уплотнений.

3. Геометрия пластины

Габариты, толщина, угловые порты, гофрирование

Пластина — штампованная заготовка из листового металла толщиной 0,4–0,8 мм. Тонкая стенка нужна, чтобы её термическое сопротивление было ниже сопротивлений пограничных слоёв жидкости. При толщине 0,5 мм и стали AISI 316 (λ ≈ 16 Вт/м·К) δ/λ составляет менее 1% от общего сопротивления.

Гофрирование выполняет три функции. Увеличивает геометрическую поверхность в 1,15–1,25 раза против гладкой пластины тех же габаритов. Создаёт точки контакта между пластинами — это распорки, удерживающие зазор канала (2–5 мм). И организует турбулентность даже при низких Re (150–300), что в кожухотрубных аппаратах требует Re более 10 000.

Угловые порты

Каждая пластина имеет четыре угловых отверстия диаметром 50–500 мм. Через них среда поступает в канал и выходит. Конфигурация уплотнения вокруг порта определяет, открыт ли он для среды на данном канале или заглушен. Это позволяет строить сложные схемы из одного набора пластин.

Распределительная зона

Между угловым портом и рабочей зоной — участок с мелким гофрированием, который равномерно «разводит» поток по ширине. Без неё поток шёл бы по кратчайшей траектории, оставляя боковые участки в зоне застоя. У современных пластин РИДАН, Alfa Laval, Funke распределительная зона занимает 10–15% площади.

4. Материалы пластин и уплотнений

AISI 304/316/316L/254 SMO, титан, никелевые сплавы, NBR/EPDM/HNBR/FKM

Выбор материала определяется составом и температурой сред. Ошибка здесь — самая дорогая в проектировании: межкристаллитная коррозия или питтинг дают сквозные прорывы через 6–18 месяцев работы.

Уплотнения

Уплотнение крепится клеевым (glued) или бесклеевым (clip-on) способом. Бесклеевая фиксация удобнее при замене: бригада снимает старые уплотнения за 5–10 минут на пластину против 30–60 минут с клеевым типом.

• NBR (нитрильный каучук) — для воды, масел, гликолей. Рабочий диапазон −20…+135 °C. Самый дешёвый вариант.
• EPDM — для воды, пара, ГВС, бытовой химии. Диапазон −40…+160 °C. Стандарт для отопления и ГВС.
• HNBR (гидрированный нитрил) — повышенная стойкость к маслам и температуре до +160 °C.
• FKM (Viton) — для агрессивных сред, кислот, углеводородов. Диапазон −20…+200 °C. Дорогой материал.
• FEPM (Aflas) — для острого пара, амин-обработанных растворов. До +230 °C.

5. Трассировка потоков и схемы соединения

Одноходовая, многоходовая, U-схема, Z-схема, диагональ

Способ организации потока в пакете называется трассировкой. Задаётся комбинацией уплотнений вокруг портов и определяет, сколько раз каждая среда проходит через пакет, прежде чем покинуть аппарат.

Z-схема и U-схема

U-схема: вход и выход одной среды — на неподвижной плите. Подключение проще, разборка не требует демонтажа трубопроводов. Z-схема: вход на неподвижной плите, выход — на прижимной (диагональ). Выравнивает гидравлику по всем каналам, что критично при пакете более 100 пластин.

Противоток

Внутри каналов среды идут навстречу (counter-current). Пластинчатые ТО почти всегда работают в противотоке — это даёт максимальную LMTD при одинаковых температурах сред. Прямоток применяется в особых случаях, например при ограничении температуры стенки для термочувствительных продуктов.

6. Разборный, паяный, сварной — отличия в структуре

Как тип соединения пластин меняет конструкцию аппарата

На базе одного пакета пластин выпускается три принципиально разных типа аппаратов. Различаются способом фиксации пластин и, как следствие, диапазоном параметров, ремонтопригодностью и стоимостью.

7. Патрубки, фитинги, обвязка

Способы подключения, типоразмеры, особенности монтажа

Патрубки — узел подключения к трубопроводам. Внешне это четыре фланцевых или резьбовых выхода на неподвижной плите (или попарно на обеих в многоходовых схемах). Внутри установлены футеровки из материала пластин — чтобы агрессивная среда не контактировала с углеродистой сталью плиты.

Особенности монтажа

На аппарат нельзя передавать нагрузки от трубопровода. Все патрубки крепятся опорами в пределах 1 метра от плиты — иначе вес трубы с водой деформирует фланец и даёт течь по угловому порту. Перед входами ставятся сетчатые фильтры с ячейкой 0,8–1,2 мм для разборных и 0,4–0,6 мм для паяных.

Воздухоотводчик и спускной кран

В верхней точке каждого контура — автоматический воздухоотводчик. Скопления воздуха блокируют часть пластин и дают недогрев. В нижней точке — спускной кран DN 15–25 для ремонта и зимней консервации.

8. Параметрический паспорт типового аппарата

Что зашито в шильду и сопроводительный паспорт

Каждый аппарат комплектуется паспортом с проектными и испытательными параметрами. Данные нужны при ревизии, перекомплектации и заказе запчастей. Ниже — пример паспорта для типового разборного ПТО 600 кВт на ГВС.

Серийный номер и трассируемость

На неподвижной плите выбит серийный номер. По нему у производителя получают карту пакета (последовательность L/H/G пластин), сертификаты материалов, протоколы заводских испытаний. Это нужно при замене пластин в течение 15–25 лет службы и при перекомплектации под изменившиеся параметры контура.
