Кожухотрубный теплообменник КС 210-1-8×0,8-6,0
Аппарат КС 210-1-8×0,8-6,0 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 6,0 м², расчётное давление 10 бар, горизонтальное исполнение. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.
Площадь: 6,0 м² Ру 10 бар AISI 304 Производство/склад СНГКраткие характеристики
- Монтажное исполнение
- Горизонтальное
- Площадь теплообмена
- 6,0 м²
- Давление расчётное
- 10 бар (трубки/кожух)
- Материал корпуса / трубок
- AISI 304 / трубы 8×0,8 AISI 304
- Масса аппарата (сухая)
- ≈ 70 кг
Инженерные параметры
Исходные данные для расчётаПараметр По трубкам По кожуху Среда — — Площадь теплообмена 6,0 м² Мощность, кВт — — Запас по поверхности, % — — Температурный график, °C — / — — / — Расход — — Расчётное давление, бар 10,0 10,0 Масса аппарата (сухая) 70 кг Примечание: реальные режимы уточняются при расчёте; запас поверхности подбираем под требуемую надёжность.

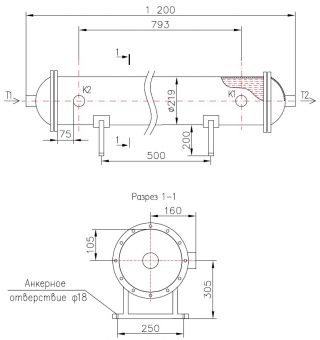

Присоединительные размерыТип Назначение Маркировка (Ду; тип) Кол-во Ру, бар Т1 Вход среды №1 Ду 50, муфта приварная 1 10 Т2 Выход среды №1 Ду 50, муфта приварная 1 10 К1 Вход среды №2 Ду 50, муфта приварная 1 10 К2 Выход среды №2 Ду 50, муфта приварная 1 10 МатериалыЭлемент Материал Корпус AISI 304 Трубки 8×0,8 AISI 304 Трубная решётка AISI 304 Т1/Т2 (муфты) Муфта приварная AISI 304 К1/К2 (муфты) Муфта приварная AISI 304 Оголовок Т1-12 съёмный, AISI 304 Фланец оголовочный Ру10 — AISI 304 Основные габаритыРазмер Значение Общая высота/длина 1 200 мм Длина от К1 до К2 500 мм Расстояние от К2 до Т1 75 мм Внешний диаметр кожуха Ø219 мм Размеры фланца (межцентровое) 160 мм Ширина фланца 250 мм Расстояние между крепежом 305 мм Диаметр анкерного отверстия Ø18 мм - Отзывы
-
