Резиновые втулки для теплообменника FP22 — подбор по маркировке

Что подбирают для FP22

Втулка в теплообменном аппарате может центрировать стяжной элемент, изолировать его от пакета пластин, задавать положение деталей или работать в посадочном месте рамы. Поэтому слово «резиновая» описывает материал недостаточно: для замены нужны форма, размеры, упругость и устойчивость к среде.

Обозначение FP22 и сочетание 25 1 EN нельзя трактовать как полный артикул без проверки источника. Это может быть фрагмент маркировки, размер, вариант исполнения или строка из ведомости запасных частей. Сначала сопоставляем запись с узлом, затем подтверждаем, что деталь является именно втулкой, а не прокладкой, кольцом или направляющей.

Если старая деталь сохранилась, не выбрасывайте её до согласования замены: даже деформированная резина помогает определить наружный и внутренний диаметр, высоту и форму.

Что есть в каталоге по серии Funke FP

В разделе запчастей по правилу для уплотнений серии собраны 34 товара. Среди них есть уплотнение для Funke FP 22, а также исполнения для FP 04, FP 05, FP 08, FP 09, FP 10, FP 14, FP 16, FP 19, FP 20, FP 31, FP 40, FP 41, FP 42, FP 50, FP 60, FP 62, FP 70, FP 71 и других обозначений.

Эта витрина помогает сопоставить серию, но уплотнение и втулка выполняют разные функции. Мы не выдаём уплотнительную деталь за резиновую втулку и не рекомендуем ставить ближайший по названию товар без проверки. Если отдельной карточки втулки нет, запрос передаём инженеру на подбор или изготовление.

Размеры для точного совпадения

Минимальный набор — наружный диаметр, внутренний диаметр и высота втулки. Измеряйте деталь в нескольких местах: старая резина бывает сжата, разбухает от среды или теряет форму. Для ступенчатого отверстия укажите каждый диаметр и глубину посадки.

Отдельно фиксируют фаски, буртик, канавку, прорезь и форму торца. У втулки с буртиком важны его диаметр и толщина: деталь без буртика может провалиться, а слишком высокий буртик помешает стяжке.

• наружный и внутренний диаметры;
• общая высота и высота буртика;
• размер сопряжённого болта или шпильки;
• форма посадочного места и расстояние до соседних деталей;
• количество одинаковых втулок в одном аппарате.

Если штангенциркуля нет, приложите к детали линейку и сделайте снимки с разных сторон. Это поможет подготовить уточняющие вопросы, но не заменит проверку размера.

Материал и рабочая среда

Резина должна сохранять форму и упругость в рабочем диапазоне температур. На неё могут воздействовать горячая вода, раствор гликоля, моющие растворы, масло или следы химической промывки. Одинаковые по виду эластомеры не всегда взаимозаменяемы: материал влияет на набухание, твёрдость и остаточную деформацию.

Сообщите, в каком контуре установлен теплообменник, какая среда проходит рядом с втулкой, какова рабочая температура и проводилась ли химическая мойка. Если точные значения неизвестны, достаточно фото шильда, схемы и описания режима. По этим данным инженер определит, какие свойства детали нужно подтвердить.

Универсальная мягкая резина без подтверждённой стойкости не является безопасной заменой только потому, что подходит по диаметру.

Как снять старую втулку

Перед разборкой остановите оборудование, сбросьте давление и дождитесь безопасной температуры. Закройте арматуру, слейте среду по процедуре объекта и обозначьте положение деталей. Если втулка рядом с пакетом пластин, не поддевайте её острым инструментом о поверхность пластины: царапина может привести к течи.

Сфотографируйте узел до демонтажа: должны быть видны направление установки, шайбы, распорные элементы и стяжная шпилька. Снятые детали подпишите по месту установки, чтобы не перепутать похожие втулки с разной длиной или буртиком.

После снятия осмотрите отверстие. Износ металла, овальность или заусенец могут разрушить даже подходящую новую втулку.

Проверка совместимости

Перед поставкой сопоставляем модель FP22, назначение детали, размеры, форму, материал, температуру, среду и способ монтажа. Для серийной замены укажите количество аппаратов и втулок на каждый. Если деталь входит в ремонтный комплект, проверим, какие элементы должны поставляться вместе.

1. Сверить обозначение на шильде с фото или паспортом.
2. Отделить втулку от уплотнительных элементов.
3. Снять размеры детали и посадочного места.
4. Уточнить среду, температуру, давление и промывку.
5. Согласовать материал, количество и поставку.

При отсутствии размера не подставляем типовое значение и не обещаем совместимость по фотографии. Недостающие сведения запрашиваем до заказа.

Втулка и уплотнение — разные детали

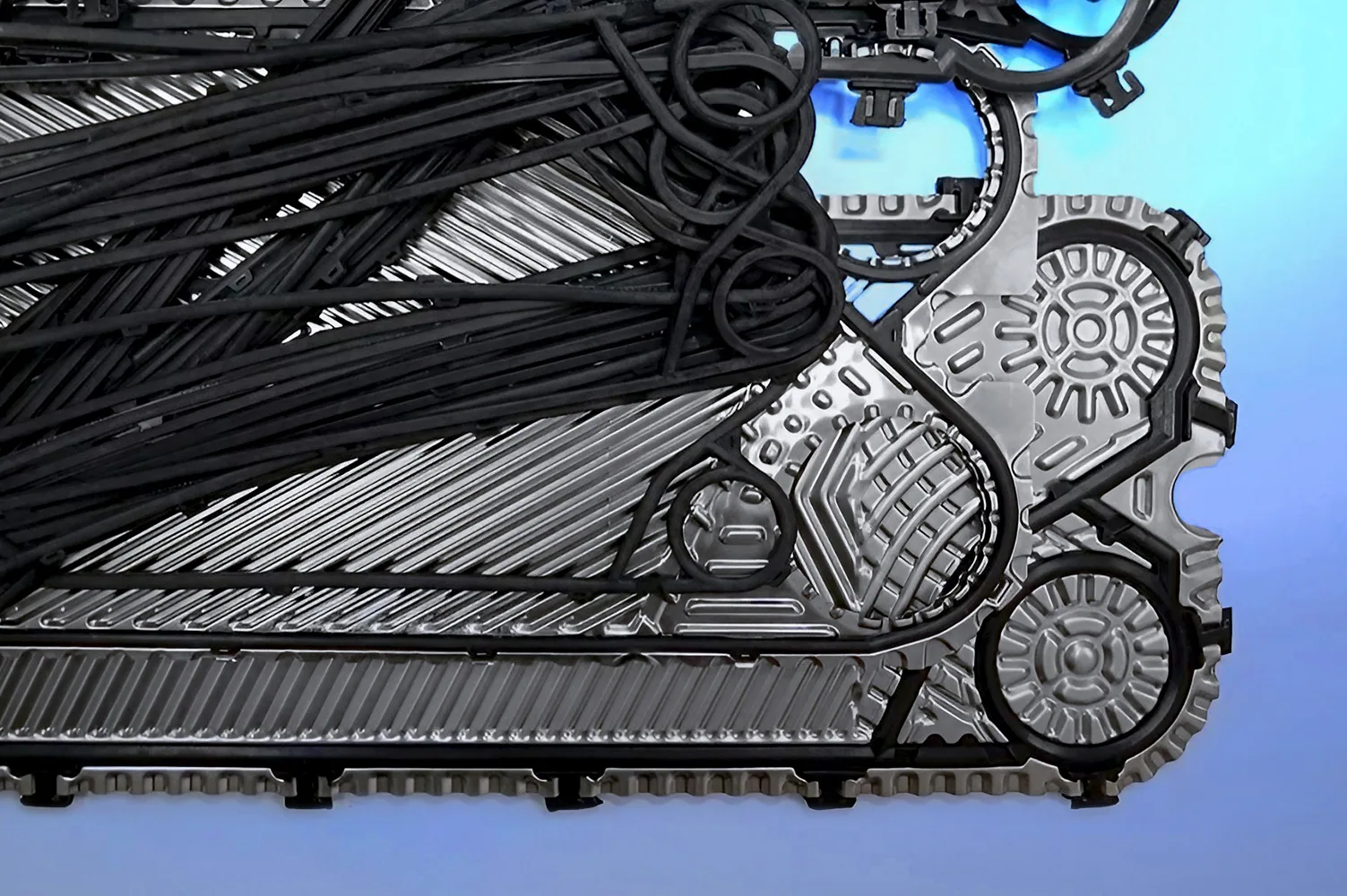

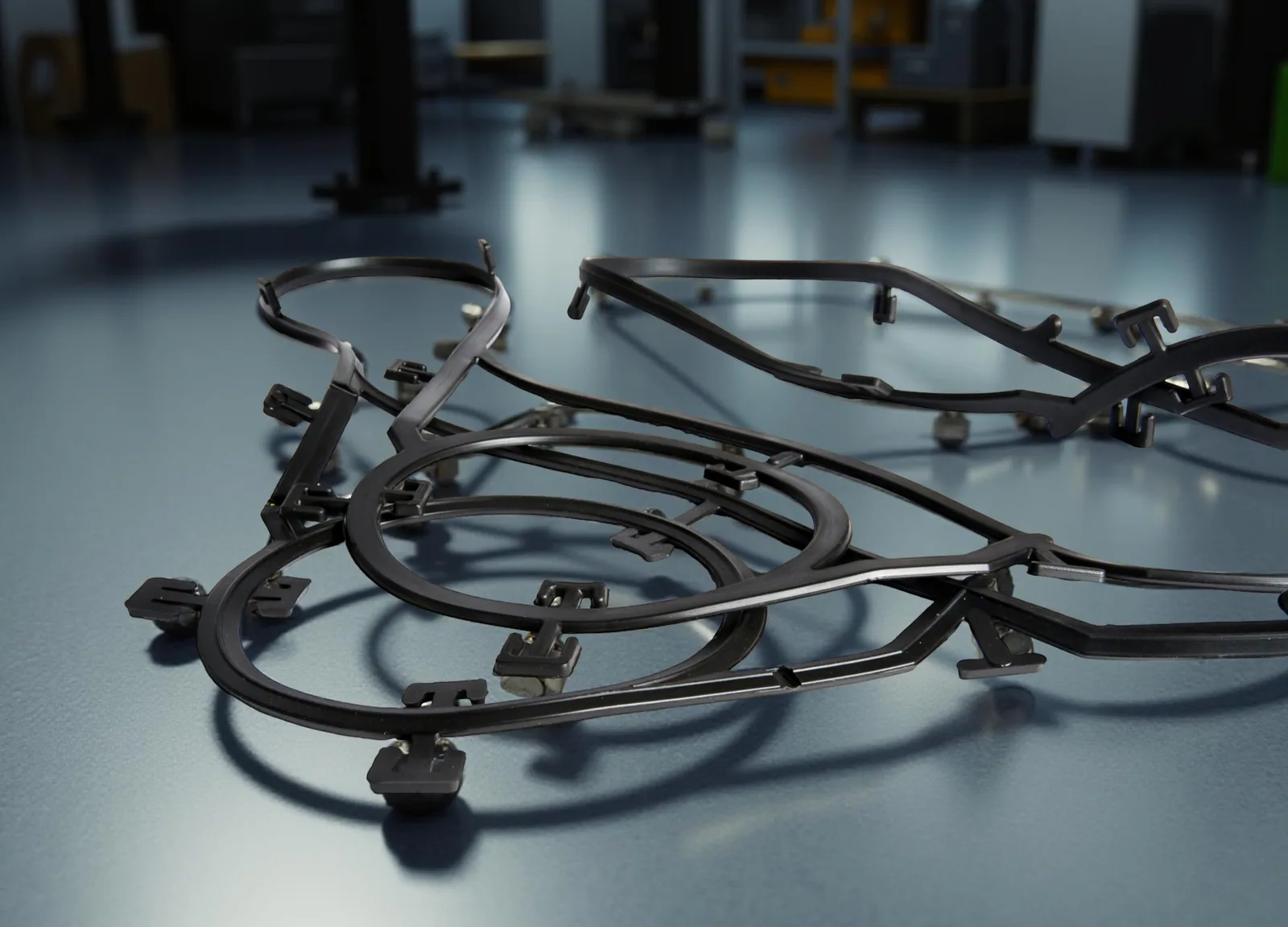

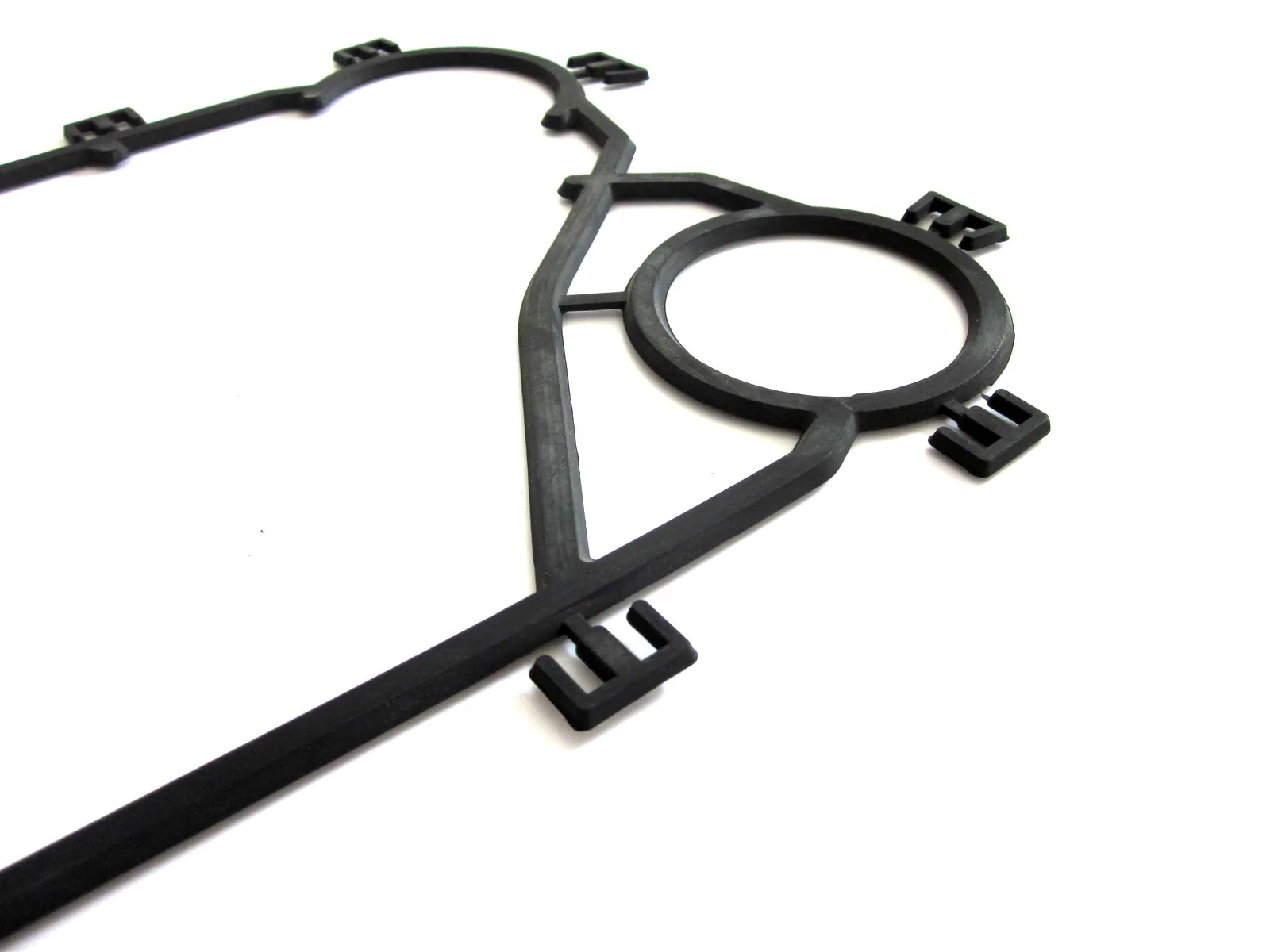

Уплотнение закрывает зазор и удерживает рабочую среду внутри контура. Втулка задаёт положение, уменьшает контакт деталей или изолирует крепёж. Их размеры могут быть связаны с одной моделью, но задачи различаются. Установка уплотнения вместо втулки меняет геометрию узла, а втулка вместо уплотнения не обеспечит герметичность.

В каталоге по Funke FP22 есть отдельная позиция уплотнения теплообменника. Это подтверждает наличие запчастей по серии, но не доказывает взаимозаменяемость с искомой втулкой. В заявке указывайте назначение детали: «втулка», «направляющая», «изолятор» или название из чертежа.

Если ведомость называет деталь иначе, приложите исходную строку, артикул и единицу измерения. Мы сопоставим терминологию без подмены одной детали другой.

Когда нужна замена по образцу

Подбор по образцу подходит, когда маркировка стёрта, каталог старый или в документах использовано внутреннее обозначение. Нужны сама деталь либо фотографии, размеры и сведения об аппарате. Форму можно согласовать по образцу, но рабочий материал проверяют по температуре и химической нагрузке.

Изготовление и поставка под вашу задачу возможны после согласования чертежа или эскиза. В нём отмечают диаметры, высоты, фаски, буртики, допуски и количество. Если важна электрическая изоляция крепежа, это указывают отдельно.

Для повторной закупки сохраняйте утверждённый эскиз и фото установленной детали.

Что отправить инженеру

Начните с модели теплообменника, количества, обозначения 25 1 EN, фото втулки и места установки. Дополните сообщение размерами, если они сняты. Если аппарат работает на объекте, напишите среду и примерную температуру.

• фото шильда и детали рядом с линейкой;
• снимок посадочного места;
• диаметры, высота и наличие буртика;
• среда, температура и количество деталей.

Инженер выполнит проверку данных за 30 минут и сообщит, можно ли подтвердить готовую позицию или нужно изготовление. В наличии — срок отгрузки подтвердим за 30 минут; гарантия по договору распространяется на согласованный вариант.

Заказать подбор втулок для FP22

Отправьте маркировку 25 1 EN, фотографии и размеры через чат. Не заказывайте деталь только по внешнему сходству с карточкой: для втулки важны посадка, материал и режим. После проверки инженер предложит подтверждённую позицию из доступных запчастей либо согласует изготовление по образцу.

Подбор по параметрам помогает сохранить геометрию аппарата и избежать повторной остановки оборудования.
