Кожухотрубные теплообменники КС
Кожухотрубные теплообменники КС подбирают по рабочим средам, температурному графику, расходу и давлению. В каталоге представлена 491 позиция с исполнениями КС 150, КС 210, КС 300, КС 700 и другими вариантами, трубками и решётками из AISI 304 или AISI 316, а также разными обозначениями Ру. Цены на модели — от 71 712 до 1 024 522 ₽; инженер уточнит режимы и выполнит расчёт за 30 минут.
Кожухотрубные теплообменники КС из нержавеющей стали
Кожухотрубные теплообменники КС изготавливаем под техническое задание: подбираем площадь, материалы, давление, расположение патрубков и горизонтальное или вертикальное исполнение. Аппараты применяют для нагрева и охлаждения воды, пара, воздуха, масла, гликоля и технологических сред. Подтвердим расчёт, комплектацию, срок изготовления и цену после получения параметров контура.
Для каких задач выбирают КС
КС подходит для промышленной теплопередачи, когда среды нужно разделить трубным пучком и кожухом. Аппарат используют в схемах вода–вода и пар–вода, для теплоутилизации воздуха и газа, охлаждения масла, работы с речной водой, стоками и гликолем. Конкретную пару сред, тепловую нагрузку и запас поверхности закладываем в поверочный расчёт.

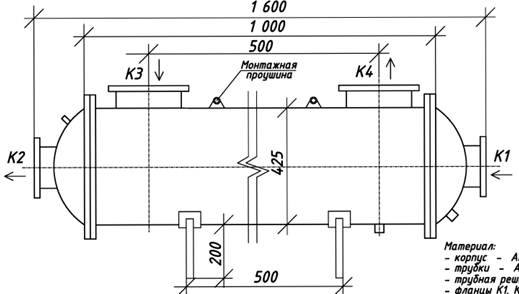

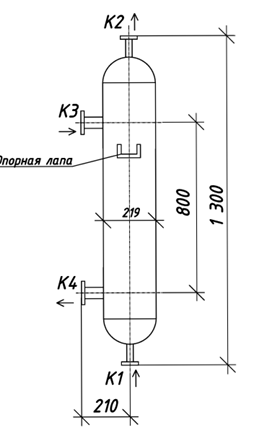

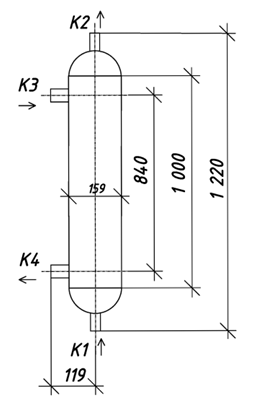

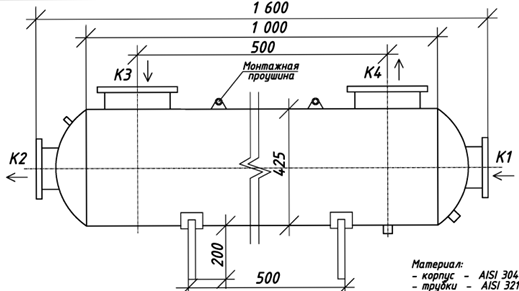

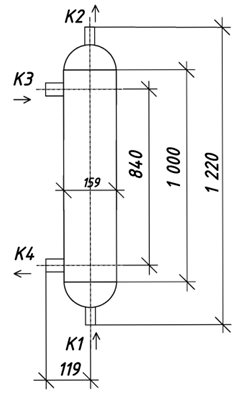

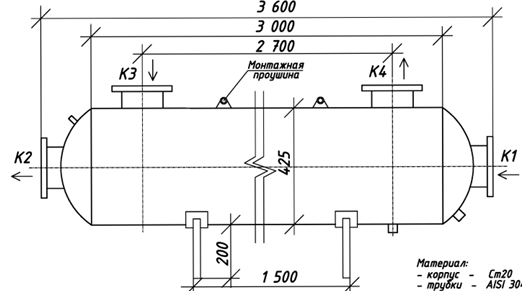

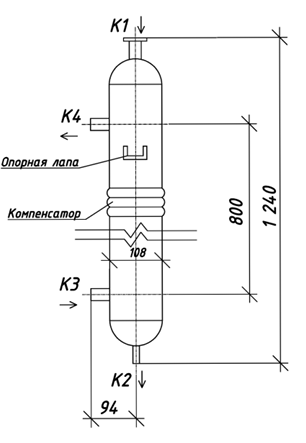

Горизонтальный кожухотрубный теплообменник удобен для крупного оборудования, обслуживания и подключения фланцевых линий. Вертикальная компоновка экономит место по площади пола и подходит для установок с ограниченной площадкой. Материалы корпуса и трубок назначаем отдельно: в каталоге есть AISI 304, AISI 316, AISI 316Ti, AISI 321, Ст20 и сочетания нержавеющей стали с углеродистой.
Изготовление под ТЗ
Согласуем тепловую схему, материалы, давление, присоединения, опоры и направление потоков.
Расчёт под режим
Сопоставляем площадь, расходы, температуры и допустимое давление по обеим сторонам.
Документы и ЗИП
По запросу комплектуем паспортом, гидроиспытаниями, сертификатами и запасными частями.
Ходовые модели КС и цены
Ниже приведены распространённые исполнения раздела. Цена указана за базовую позицию и помогает оценить порядок бюджета; окончательная стоимость зависит от материалов, присоединений, расчёта и комплектации.
| Модель | Особенность | Цена |
|---|---|---|

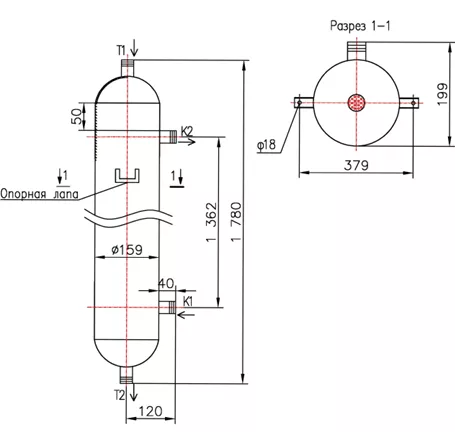

| КС 150-1,5-8×0,8-4,5, Ру10/6, AISI 304 | Вертикальный аппарат, площадь 4,5 м², трубки 8×0,8 | от 172 610 ₽ |
| КС 600-5-18×2-168 | Горизонтальное исполнение, площадь 168 м², Ру 16 бар | от 717 005 ₽ |
| КС 350-3-90б-Б | Горизонтальный аппарат, площадь 52,5 м², Ст20 / AISI 321 | от 294 653 ₽ |
| КС 150-1,5-8×0,8-4,5, Ру10, AISI 304 | Вертикальная модель для схемы вода–вода, площадь 4,5 м² | от 204 436 ₽ |

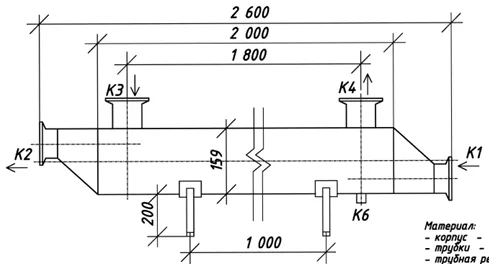

| КС 150-2СП-Б, AISI 316 | Горизонтальное исполнение, площадь 12 м², AISI 316 | от 295 808 ₽ |
| КС 100-1,5СК-10×1-1 | Горизонтальный аппарат, площадь 1,93 м², AISI 304 / AISI 316Ti | от 396 032 ₽ |
| КС-231112 | Площадь 40,5 м², расчётное давление 6 бар | по запросу |
| КС 100-1-Б | Горизонтальная модель вода–вода, площадь 12 м², AISI 304 | от 112 691 ₽ |

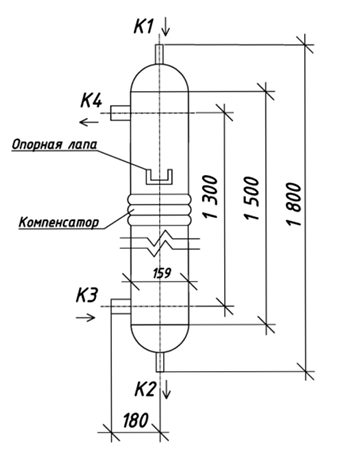

| КС 130-1,5СК-ПВ-Б, Ру10, AISI 304 | Вертикальная модель для пара и воды, площадь 3,0 м² | от 193 147 ₽ |
| КС 200-1,5-8×0,8-18,0 | Увеличенная поверхность 18,0 м², трубки 8×0,8 | от 297 029 ₽ |

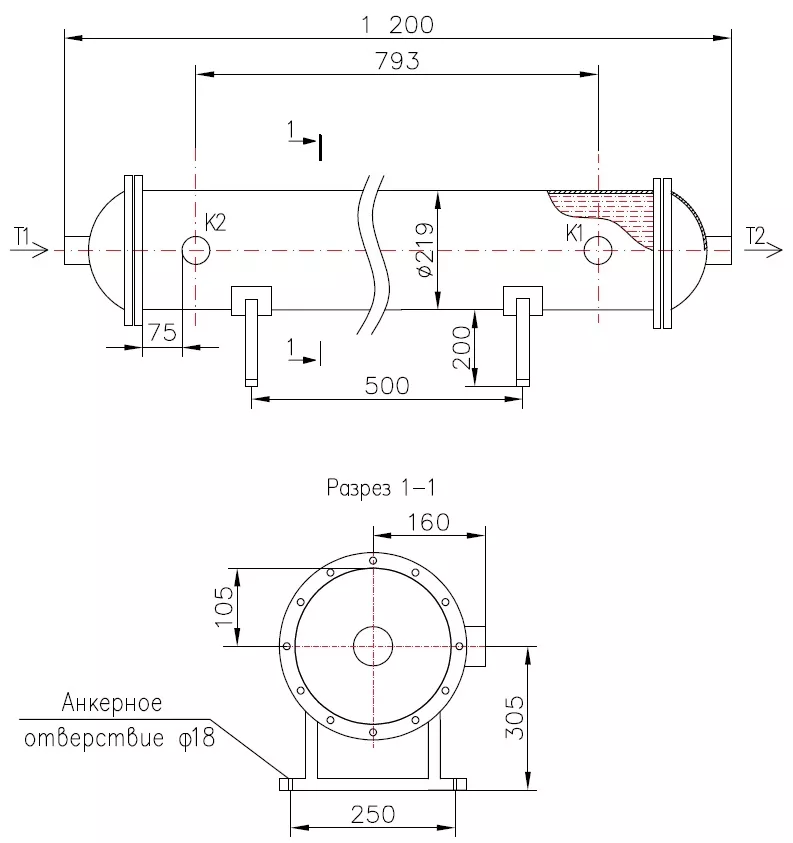

| КС 210-1-8×0,8-6,0, Ру6, Сталь 20 | Площадь 6,0 м², трубки 8×0,8, Сталь 20 | от 455 639 ₽ |
| КС 250-2-4×8×0,8-16 | Трубное исполнение 4×8×0,8, типоразмер по маркировке | от 295 749 ₽ |
Как выбрать теплообменник
- Тепловая нагрузка. Укажите требуемую мощность, температуры входа и выхода, расходы обеих сред. По ним определяем поверхность и запас.
- Среды. Вода, пар, воздух, масло, гликоль, речная вода и стоки требуют разных материалов и схемы проходов.
- Давление. Рабочее и расчётное давление задают толщину деталей, тип трубной решётки и класс присоединений.
- Материал. Для обычной воды применяют AISI 304; для более требовательных сред рассматривают AISI 316, 316Ti или 321. Решение принимаем после проверки состава среды.
- Ориентация. Горизонтальный корпус выбирают при наличии места для снятия крышек, вертикальный — когда важна компактность площадки.
- Патрубки. Перед заказом сверяем Ду, фланцы, резьбу, клампы, направление потоков и доступ для монтажа.
Для расчёта пришлите схему, среды, расходы, температуры, давление, материал и ограничения по габаритам. Если точной мощности ещё нет, достаточно тепловой задачи и данных существующего оборудования: инженер уточнит недостающие параметры и предложит несколько исполнений.
Эксплуатация, очистка и запасные части
Состояние аппарата контролируют по температурному напору, расходу и перепаду давления. Рост перепада и снижение теплоотдачи обычно указывают на загрязнение поверхности. Способ очистки выбирают по среде, материалам трубок и характеру отложений: возможны промывка, разборка крышек или обслуживание трубного пучка.
Для планового обслуживания заранее согласуйте прокладки, уплотнительные элементы, заглушки, крепёж, крышки и другие позиции ЗИП. Мы подбираем совместимые детали по модели, материалам и присоединениям. При замене аппарата проверяем опоры и длину монтажного участка, чтобы новое исполнение вошло в существующую схему.
Что подготовить для заказа
Для предварительного подбора достаточно назвать назначение аппарата, среды по трубкам и кожуху, требуемую мощность, температуры на входе и выходе, расходы и давление. Если теплообменник заменяет установленный, приложите его паспорт, фото шильдика, схему обвязки и размеры между патрубками. Это позволяет быстрее сопоставить готовую модель с существующей системой.
Для изготовления по ТЗ дополнительно согласовывают расположение аппарата, тип опор, направление потоков, материалы корпуса и трубок, требования к сварке, контролю, испытаниям и комплекту документов. Если режим меняется по сезонам, укажите минимальную и максимальную нагрузку: так расчёт будет учитывать рабочий диапазон, а не только одну точку.
Частые вопросы
Подберём КС под вашу установку
Отправьте техническое задание, схему или параметры существующего аппарата. Получите расчёт, срок изготовления, цену и перечень ЗИП.
