Теплообменники для бассейна 120 кВт — подбор по режиму
Теплообменник для бассейна 120 кВт выбирают по тепловой нагрузке, расходу воды, температурному графику и качеству среды, а не по цифре в названии. В подборе есть пластинчатые ETNA-120 из AISI-316 и титана, вертикальные и горизонтальные модели, а также трубчатые аппараты; точную совместимость инженер проверит по параметрам вашей чаши и нагревательного контура.
Подбор разборного по межцентрам пластины
Замерьте расстояние между центрами угловых отверстий пластины — покажем, каким разборным аппаратам она соответствует.
Что означает мощность 120 кВт
120 кВт — это ориентир по передаваемой тепловой мощности, а не универсальный размер бассейна. Фактический результат зависит от стартовой температуры воды, требуемой температуры, времени разгона, температуры наружного воздуха, наличия покрытия и потерь через чашу. Для открытого бассейна с ветром и частым доливом потребность будет другой, чем для закрытой чаши с крышкой и постоянной рециркуляцией.
В названиях оборудования встречается и обозначение 120000 ккал/ч. Это не то же самое, что 120 кВт: 120000 ккал/ч — примерно 140 кВт. Поэтому при сравнении ETNA-120, аппарата с маркировкой 120 кВт и оборудования «120 Мкал/ч» нужно смотреть паспортную единицу, рабочие режимы и расчёт, а не сопоставлять только число 120.
Какие модели есть в подборе
| Исполнение | Что важно проверить | Когда рассматривать |
|---|---|---|
| ETNA-120 из AISI-316 | стойкость стали к воде бассейна, расход и присоединения | для водяного контура при совместимом составе воды |
| ETNA-120 из титана | состав воды, хлорирование, солевая нагрузка | когда нужна повышенная стойкость со стороны бассейна |
| Вертикальный или горизонтальный аппарат | место в обвязке и направление потоков | при ограничении по высоте или длине участка |
| Трубчатое исполнение | материал труб, диаметр и доступ для обслуживания | для схем, где важна конструкция с крупными каналами |
В каталоге встречаются оборудованные варианты ETNA-120 с рециркуляционным насосом и без него. Насос в комплекте не отменяет расчёт всей линии: нужно проверить рабочую точку, потери в фильтре, арматуре и трубопроводе, а также возможность регулировать расход. Если насос уже установлен, сообщите его модель и фактическую характеристику.
Материал: AISI-316 или титан
Для бассейна материал теплообменника выбирают по химии воды. На стороне чаши могут присутствовать хлорсодержащие реагенты, соль, корректоры pH и продукты обработки. AISI-316 подходит не для любой среды автоматически: важны концентрации, температура, режим дозирования и отсутствие застойных зон. Нержавеющая сталь удобна там, где состав воды контролируется и соответствует рабочим ограничениям аппарата.
Титан рассматривают, когда к коррозионной стойкости предъявляются повышенные требования, например в солевых или интенсивно обрабатываемых системах. Это не освобождает от проверки уплотнений, второго контура и присоединительных деталей: слабым местом может оказаться не сам теплообменник, а неподходящая арматура. В заявке укажите реагенты и режим дезинфекции, а не просто слово «бассейн».
Как понять, хватит ли 120 кВт
Для предварительной оценки нужны объём воды и требуемый подъём температуры. Но объём отвечает только за энергию разгона; после выхода на режим основную роль играют текущие теплопотери. Рассчитывают также площадь зеркала, наличие укрытия, температуру помещения, продолжительность прогрева и желаемое время выхода на заданное значение.
- для быстрого первичного нагрева важны объём чаши и время, за которое нужно получить температуру;
- для поддержания режима важнее потери через поверхность воды, стены, вентиляцию и испарение;
- для открытой чаши закладывают влияние ветра, ночного охлаждения и защитного покрытия;
- для аттракционов, противотока и водопадов учитывают дополнительные расходы и теплообмен;
- для круглогодичной эксплуатации проверяют зимний режим и минимальную наружную температуру.
Поэтому 120 кВт может оказаться разумным запасом, недостаточной мощностью или избыточным решением — в зависимости от сценария. Инженер сопоставит тепловую нагрузку с реальным источником тепла и не будет подменять расчёт объёмом бассейна.
Первый контур: котёл, тепловой насос или сеть
Теплообменник передаёт энергию от первичного контура к воде бассейна. Для котла важны температура подачи и обратки, доступная мощность, минимальный расход и работа автоматики. У теплового насоса режим обычно ниже по температуре, поэтому нужна проверка требуемой поверхности и расхода; аппарат, подходящий для высокотемпературного котла, нельзя автоматически переносить на низкотемпературный источник.
Если используется централизованное теплоснабжение или отдельный контур подготовки, сообщите давление, график и ограничения по теплоносителю. При наличии гликоля меняются вязкость, теплоёмкость и гидравлическое сопротивление. Эти данные влияют на выбор модели и насоса не меньше, чем заявленные 120 кВт.
Расходы и подключения
Номинальная мощность появляется только при определённых расходах и температурах. В каталоге для некоторых ETNA-120 указаны ориентиры порядка 6 м³/ч по первому и второму контуру, но эти цифры относятся к конкретному рабочему режиму и не являются универсальным требованием для любой схемы. При другом температурном напоре или применении нужна новая проверка.
До заказа снимите диаметры труб, тип резьбы или фланца, направление подачи и обратки, расстояние между осями и доступное место. У вертикального аппарата оставляют пространство для монтажа и обслуживания, у горизонтального заранее проверяют опоры и высоту обвязки. Переходники увеличивают число соединений и потенциальных мест протечки, поэтому лучше сразу подбирать аппарат под реальную схему.
Фильтрация и обвязка бассейна
Вода бассейна проходит через фильтр и насос циркуляции, после чего теплообменник возвращает её в чашу. Перед аппаратом нужна защита от мусора и частиц, а запорная арматура должна позволять отключить его без остановки всей системы, если схема предусматривает обход. Байпас помогает обслуживать теплообменник и регулировать расход, но его настройку согласуют с минимальным потоком, указанным для оборудования.
Когда выбрать пластинчатую модель

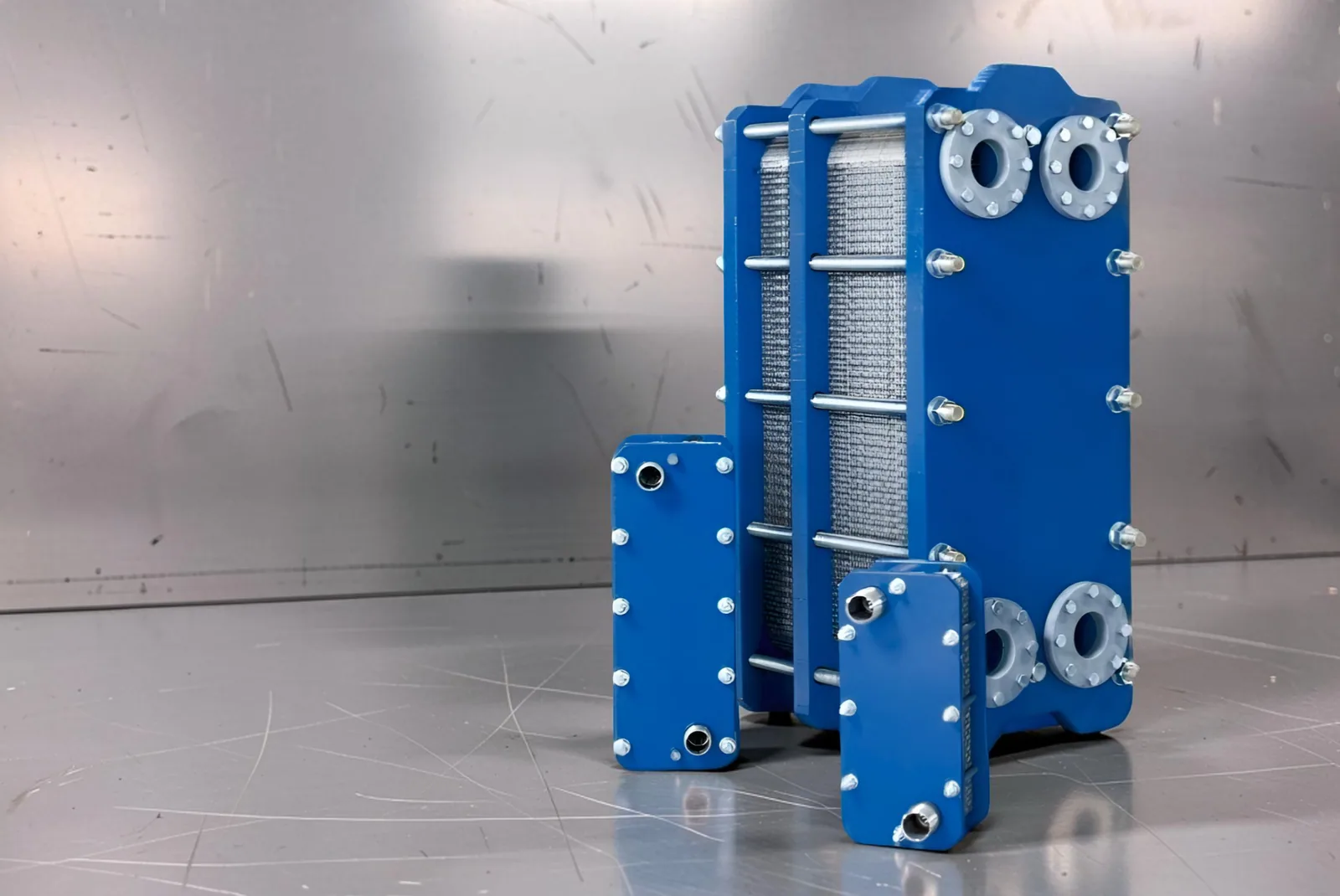

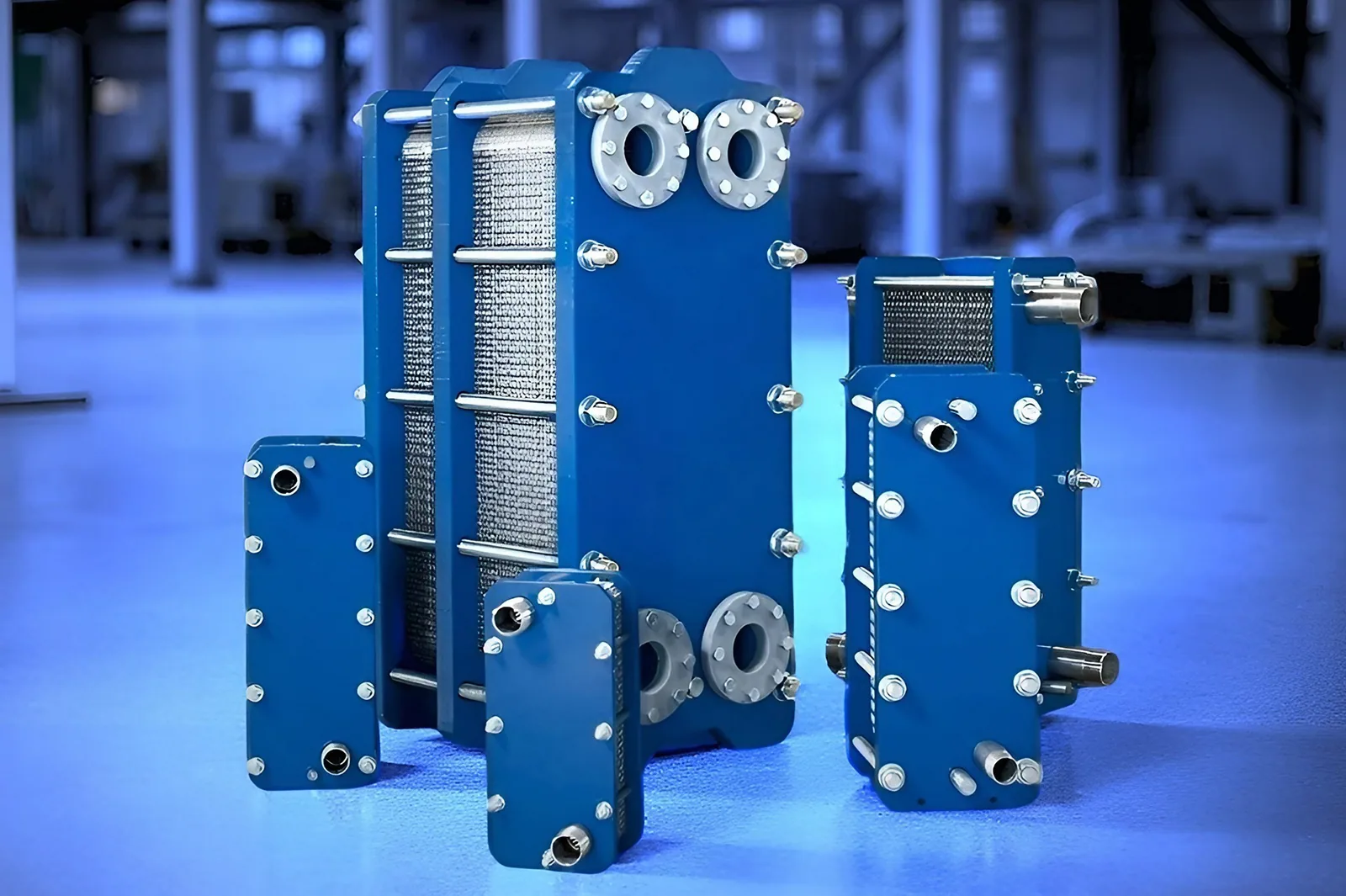

Пластинчатые ETNA-120 дают компактную конструкцию и большую поверхность теплообмена в небольшом объёме. В разборном или оборудованном исполнении проще организовать обслуживание и подобрать комплект с насосом. Однако узкие каналы требуют чистой воды и корректной фильтрации; при загрязнении растёт сопротивление и падает передача тепла.
Пластинчатый аппарат удобен, когда важны компактность, доступность стандартных соединений и возможность контролировать состояние пакета. Состав пластин и уплотнений должен соответствовать обеим средам. Для воды с повышенным содержанием примесей или при особых требованиях к промывке сравните его с трубчатым решением, а не выбирайте по одному преимуществу габаритов.
Монтаж, запуск и обслуживание
- Промойте трубопроводы и убедитесь, что фильтр установлен до теплообменника по ходу загрязнённой воды.
- Сверьте направление потоков с маркировкой на корпусе и проверьте доступ к соединениям.
- Заполните контуры, удалите воздух и только затем включайте насосы.
- Выводите систему на режим постепенно, контролируя температуру, давление и отсутствие течей.
- После стабилизации проверьте фактический расход и перепад температур, затем настройте автоматику.
Периодичность промывки зависит от жёсткости воды, качества фильтрации и химического режима. Для пластинчатого аппарата загрязнение часто проявляется ростом перепада давления и снижением нагрева. Химический состав промывочного средства согласуют с материалом пластин и уплотнений; агрессивный реагент может повредить оборудование быстрее, чем отложения.
Частые вопросы
Подойдёт ли любой теплообменник с маркировкой 120 кВт?
Нет. Нужно проверить среду бассейна, температуры, расходы, давление, материал, присоединения и доступную мощность источника тепла. Одинаковая цифра в названии не гарантирует одинаковый результат.
Что лучше для солёной воды — сталь или титан?
Титан часто рассматривают при повышенной солевой или химической нагрузке, но решение принимают по составу воды, температуре и совместимости всей обвязки. Окончательный выбор подтверждается расчётом.
120000 ккал/ч — это 120 кВт?
Нет. 120000 ккал/ч приблизительно соответствуют 140 кВт. При сравнении оборудования нужно привести характеристики к одной системе единиц и проверить рабочие условия.
Нужен ли насос в комплекте?
Не всегда. В подборе есть оборудованные ETNA-120 с рециркуляционным насосом и варианты без него. Если насос уже есть, его рабочую точку сопоставляют с требуемым расходом и сопротивлением системы.
Можно ли заменить пластинчатый аппарат трубчатым?
Иногда да, если совпадают мощность в заданном режиме, расход, давление, материалы и подключения. Такая замена требует проверки габаритов и обвязки, а не только сравнения номиналов.
