Аппараты воздушного охлаждения (АВО) 48×180 труб — расчёт инженером за 30 минут
Теплообменник АВО 48 на 180 труб выбирают не по одному числу труб и не по фотографии: нужны тепловая нагрузка, температура и расход охлаждаемой среды, параметры воздуха, материал труб и оребрения, а также условия работы вентилятора. Если требуется теплообменник АВО 48 на 180 труб цена должна сравниваться для одинакового режима и комплектации; инженер проверит исходные данные за 30 минут и предложит точное исполнение, аналог или изготовление под задачу.
Подбор разборного по межцентрам пластины
Замерьте расстояние между центрами угловых отверстий пластины — покажем, каким разборным аппаратам она соответствует.
Что означает исполнение 48×180
Обозначение 48×180 обычно используют как сокращённое описание аппарата: 48 труб и длина трубной части 180 в принятой для проекта единице измерения. Перед заказом необходимо подтвердить, что именно означает размер 180 — длину труб, межосевое расстояние или код исполнения. У разных изготовителей одна и та же запись может относиться к разным корпусам, диаметрам труб, шагу оребрения и площади теплообмена.
Число труб задаёт потенциальную площадь проходного сечения, но не готовую холодопроизводительность. На результат влияют наружный диаметр, толщина стенки, материал, наличие рёбер, их шаг и высота, направление движения воздуха, скорость вентилятора и допустимый перепад давления по продукту. Поэтому аппарат воздушного охлаждения 48×180 труб сначала сопоставляют с режимом, а затем с габаритным ограничением площадки.
Когда нужен аппарат воздушного охлаждения
АВО отводит тепло в атмосферный воздух и применяется там, где водяное охлаждение недоступно, дорого либо нежелательно. Воздушный контур не смешивается с охлаждаемой средой: трубная часть принимает тепло от масла, воды, раствора, технологической жидкости или другого продукта, а вентилятор прогоняет наружный воздух через оребрение. Такая схема удобна для автономных установок, технологических площадок и объектов с ограниченным водопотреблением.
- охлаждение технологической жидкости после нагрева или компримирования;
- отвод тепла от масла и гидравлических контуров;
- стабилизация температуры оборотного раствора;
- работа в составе насосной, холодильной или энергетической установки;
- замена существующего воздушного охладителя при сохранении места и обвязки.
Для каждой задачи важно уточнить, что именно охлаждается и какая температура нужна на выходе. АВО для масла нельзя автоматически считать подходящим для воды, раствора с присадками или среды с повышенной вязкостью: меняются коэффициент теплоотдачи, сопротивление и требуемая площадь.
Какие параметры определяют производительность
| Параметр | Что указать | Почему это важно |
|---|---|---|
| Тепловая нагрузка | кВт, диапазон или количество отводимого тепла | Определяет требуемую площадь и запас по мощности. |
| Охлаждаемая среда | состав, вязкость, концентрация, загрязнения | Влияет на материал труб, скорость потока и очистку. |
| Температуры | вход, требуемый выход и расчётная температура воздуха | Задаёт температурный напор в летнем и предельном режиме. |
| Расход | м³/ч или кг/ч, минимальный и номинальный | Нужен для проверки теплоотдачи и гидравлического сопротивления. |
| Воздушная сторона | расход воздуха, вентилятор, шум и доступная мощность | Показывает, сможет ли вентилятор снять необходимое тепло. |
| Монтаж | длина 180, ширина, высота, опоры, патрубки | Исключает замену, которая не помещается в существующий узел. |
Почему 48 труб не равны фиксированной мощности
Вариант с 48 трубами может иметь разные наружные диаметры и длину рабочей поверхности. При одинаковом количестве каналов различаются площадь оребрения, число ходов, схема разворота среды и скорость потока. У аппарата с плотным оребрением больше поверхность со стороны воздуха, но одновременно растёт сопротивление и требования к чистоте межрёберного пространства. Увеличение скорости воздуха помогает теплопередаче до определённого предела, после чего растут шум, энергозатраты и риск нестабильной работы.
Если известна только требуемая мощность, этого тоже недостаточно. Нужно проверить температуру воздуха в наиболее жаркий период, допустимое падение температуры продукта, резерв вентилятора и режим частичной нагрузки. При переменной производительности АВО должен сохранять управляемость не только в максимальной точке, но и при снижении расхода.
Вентилятор, воздух и шум
Воздушный охладитель работает как связка теплообменной секции и вентилятора. Для расчёта нужны расход воздуха, статическое давление, диаметр и количество вентиляторов, частота вращения и доступная электрическая мощность. Если секция установлена в кожухе или рядом с другими агрегатами, сопротивление решёток, фильтров и защитных сеток входит в общий расчёт. Недостаточный воздушный расход даст перегрев даже при правильной трубной части.
Как проверить замену существующего АВО
- Сфотографируйте шильд, трубную секцию, вентилятор, раму и патрубки.
- Запишите среду, расход, входную и выходную температуры, давление и причину замены.
- Измерьте доступные длину 180, ширину, высоту, межосевые расстояния и места опор.
- Укажите диаметр труб, направление потоков и число ходов, если эти данные есть в паспорте.
- Передайте сведения о двигателе, оборотах, расходе воздуха и допустимом шуме.
Причиной замены может быть недостаточная мощность, течь, разрушение оребрения, рост сопротивления, износ вентилятора или изменение технологического режима. Для каждого сценария нужен свой вариант проверки. Иногда достаточно заменить секцию, а иногда требуется пересчитать весь воздушный тракт и управление.

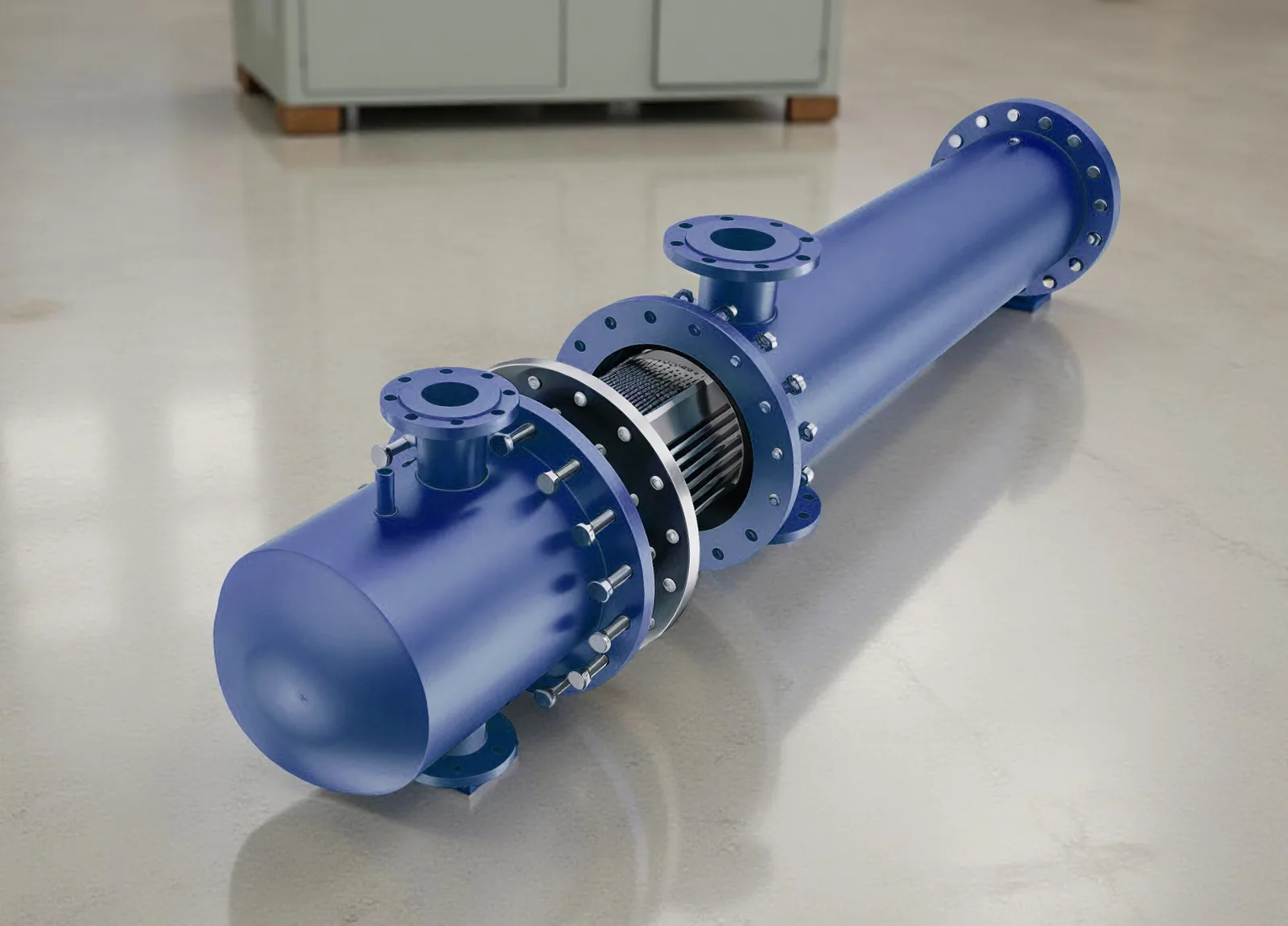

Что есть в каталоге для сравнения
В родительской витрине собраны трубчатые теплообменники разных исполнений: позиции Thermotip EVO с мощностью от 20 до 145 кВт, трубчатые аппараты AstralPool, Bowman с вариантами труб из нержавеющей стали, титана и купроникеля, а также изделия Аквасектор и Акватехника. Это не следует понимать как автоматическое подтверждение, что каждая позиция является АВО 48×180: каталог помогает сравнить трубную конструкцию и запросить инженерную проверку, а воздушную секцию, вентилятор и габариты нужно подтвердить отдельно.
Такое разделение защищает от ошибочной покупки. Трубчатый аппарат с водяным или бассейновым назначением может не иметь оребрения, вентилятора и нужной воздушной характеристики. Если точной позиции 48×180 в готовом исполнении нет, изготовим и поставим решение под согласованные параметры, не выдавая другой аппарат за исходную модель.
Цена АВО 48×180 труб
На стоимость влияют площадь теплообмена, материал труб, тип и плотность оребрения, число вентиляторов, двигатель, рама, защитное покрытие, автоматика и требования к шуму. Сравнение двух предложений корректно только при одинаковых тепловой нагрузке, температурах воздуха, расходах, давлении и комплектации. Запись «теплообменник аво 48 на 180 труб цена» без режима не позволяет определить, относится ли предложение к готовому аппарату, секции без вентилятора или нестандартному изготовлению.
Для предварительного расчёта достаточно сообщить среду, нагрузку, температуры и доступные габариты. Инженер за 30 минут уточнит недостающие данные, проверит применимость размера 48×180 и подготовит состав решения. Наличие и срок отгрузки подтверждаем после сверки конкретного исполнения; гарантия по договору.
Частые вопросы об АВО 48×180
Что означает 48×180 в названии АВО?
Обычно это 48 труб и размер 180, но единицу измерения и назначение второго числа нужно подтвердить чертежом или паспортом конкретного изготовителя. Одинаковая запись не гарантирует одинаковую площадь и подключение.
Можно ли определить мощность только по числу труб?
Нет. Нужны диаметр и длина труб, оребрение, среда, температуры, расходы, воздух и допустимое сопротивление. Мощность подтверждается расчётом рабочей точки.
Подойдёт ли трубчатый аппарат из каталога вместо АВО?
Не автоматически. Нужно проверить наличие воздушной стороны, оребрения, вентилятора, материалов, габаритов и теплового режима. Трубчатое исполнение с водяным назначением может быть только предметом сравнения.
Какие данные нужны для цены?
Передайте нагрузку, среды, температуры, расходы, давление, размер площадки, требования к шуму и состав комплектации. Для замены добавьте фото шильда, секции, вентилятора и обвязки.
Можно ли изготовить аппарат под нестандартные условия?
Да, изготовим и поставим решение под согласованные параметры после проверки среды, нагрузки, воздушного режима, материалов и габаритов. Точную конструкцию согласуем до поставки.
Как быстро получить предварительный расчёт?
Отправьте доступные параметры и фотографии через чат. Инженер выполнит первичную проверку за 30 минут и сообщит, каких данных не хватает для окончательного подбора.
Запросить подбор АВО
Напишите, где работает аппарат воздушного охлаждения, какую среду он охлаждает и какой режим требуется получить. Добавьте запись 48×180, размеры места, данные вентилятора и причину выбора или замены. Мы сопоставим запрос с трубчатыми позициями каталога, проверим возможность готовой поставки и при необходимости подготовим изготовление под задачу.
