Кожухотрубный теплообменник КС 210-1-8х0,8-3

Аппарат КС 210-1-8×0,8-3 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 6,0 м², расчётное давление 10 бар, вертикальное исполнение. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 6,0 м² Ру 10 бар Материалы: Ст20 / 304 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Вертикальное
Площадь теплообмена: 6,0 м²
Мощность: 475,6 кВт
Запас поверхности: 14 %
Давление расчётное: 10,0 бар (трубки/кожух)
Масса аппарата (сухая): 60 кг
Документ: Б - 44912
Дата на листе: 15.03.2024

Рейтинг клиентов

★★★★★ 4.9/5 (6 отзывов)

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	—	—
Площадь теплообмена	6,0 м²
Мощность, кВт	475,6
Запас по поверхности, %	14
Температуры, °C (вх → вых)	120,4 → 65,0	89,75 → 85,0
Расход, м³/ч	0,731	40,64
Расчётное давление, бар	10,0	10,0
Масса пустого, ≤ кг	60

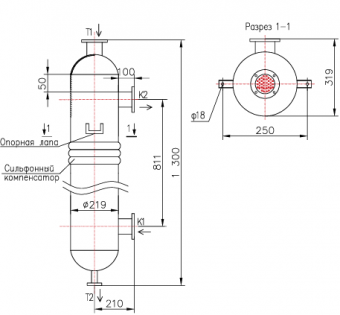

Примечание: «Эскиз выполнен не в масштабе. Конечные размеры могут не совпадать. После монтажа произвести заземление».

Присоединительные патрубки (ГОСТ 33259)

Обозначение	Назначение	Монтажное исполнение	Ду	Кол-во	Ру, бар
Т1	Вход среды №1	Фланцевое	80	1	16
Т2	Выход среды №1	Фланцевое	25	1	10
К1	Вход среды №2	Фланцевое	80	1	16
К2	Выход среды №2	Фланцевое	80	1	16

Материалы и узлы

Элемент	Материал / исполнение
Корпус	Ст20 (Ст3Сп5)
Трубки	Ду 8×0,8; сталь 304
Трубная решётка	Сталь 304
Патрубки К1, К2	Фланцы Ст20
Патрубок Т2	Фланцы 304
Оголовок Т1	Несъёмный, Ст20
Оголовок Т2	Несъёмный, 304
Опорная лапа	Сварное исполнение
Компенсатор сильфонный	TM6219

Ключевые габаритные размеры

Размер	Значение
—	—

Примечание: габариты уточняются при расчёте и подгоняются под вашу обвязку.
