Кожухотрубный теплообменник КС 150-2-8×0,8-6,0, Ру10, Сталь 20
- Описание
- Отзывы
- Задать вопрос
- Дополнительно
-
Описание
Кожухотрубный теплообменник КС 150-2-8×0,8-6,0
Аппарат КС 150-2-8×0,8-6,0 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 6,0 м², расчётное давление 10 бар, горизонтальное исполнение. Типовая задача — пароводяной подогрев (пар-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.
Площадь: 6,0 м² Ру 10 бар Материалы: Ст20 / 304 Производство/склад СНГКраткие характеристики
- Монтажное исполнение
- Горизонтальное
- Площадь теплообмена
- 6,0 м²
- Мощность
- 146,1 кВт
- Запас поверхности
- 16 %
- Давление расчётное
- 10,0 бар (трубки/кожух)
- Материал корпуса / трубок
- Ст20 / AISI 304 (Ø8×0,8)
- Масса аппарата (сухая)
- 65 кг
- Дата на листе
- 15.03.2024
Инженерные параметры

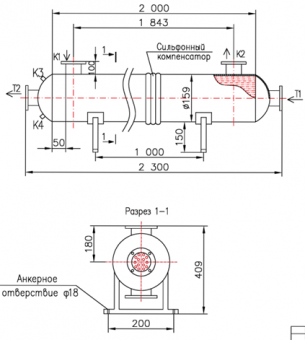

Исходные данные для расчётаПараметр По трубкам По кожуху Среда Вода Конденсат пара Площадь теплообмена 6,0 м² Мощность, кВт 146,1 Запас по поверхности, % 16 Температуры, °C (вх → вых) 50,0 → 60,0 120,4 → 89,9 Расход, т/ч 3,98 12,56 Расчётное давление, бар 10,0 10,0 Масса пустого, ≤ кг 65 Примечание: «Эскиз выполнен не в масштабе. Конечные размеры могут не совпадать. После монтажа произвести заземление».
Присоединительные патрубки (ГОСТ 33259)Обозначение Назначение Монтажное исполнение Ду Кол-во Ру, бар Т1 Вход среды №1 Фланцевое 50 1 10 Т2 Выход среды №1 Фланцевое 50 1 10 К1 Вход среды №2 Фланцевое 50 1 10 К2 Выход среды №2 Фланцевое 50 1 10 В Воздухоотводчик Резьба приварная 15 1 10 Др Дренаж Резьба приварная 25 1 10 Материалы и узлыЭлемент Материал / исполнение Корпус Ст20 Трубки Ø8×0,8; сталь AISI 304 Трубная решётка AISI 304 Патрубки К1, К2 Фланцы Ст20 Патрубок Т1/Т2 Фланцы AISI 304 Оголовки Несъёмные; Ст20 / AISI 304 Опоры Сварное исполнение Компенсатор Сильфонный Ключевые габаритные размерыРазмер Значение Длина, мм — Диаметр кожуха, мм — Межосевое К1–К2, мм — Примечание: габариты уточним при расчёте/чертежах под вашу обвязку.
