Кожухотрубный теплообменник КС 300-3-8×0,8-41,0
Аппарат КС 300-3-8×0,8-41,0 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 41,0 м², расчётное давление 16 бар, горизонтальное исполнение. Типовая задача — пароводяной подогрев (пар-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.
Площадь: 41,0 м² Ру 16 бар Материалы: Ст20 / 304 Производство/склад СНГКраткие характеристики
- Монтажное исполнение
- Горизонтальное
- Площадь теплообмена
- 41,0 м²
- Мощность
- 6278,1 кВт
- Запас поверхности
- 14 %
- Давление расчётное
- 16,0 бар (трубки/кожух)
- Материалы
- Кожух — Ст20; трубки — Ø8×0,8 AISI 304
- Масса аппарата (сухая)
- 455 кг
- Дата на листе
- 15.03.2024
Инженерные параметры

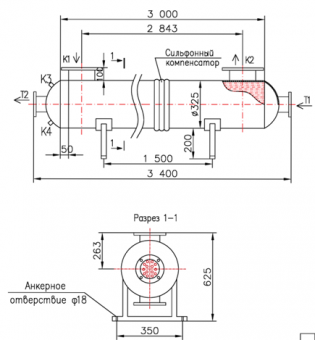

Исходные данные для расчётаПараметр По трубкам По кожуху Среда Конденсат пара Вода Площадь теплообмена 41,0 м² Мощность, кВт 6278,1 Запас по поверхности, % 14 Температуры, °C (вх → вых) 170,0 → 89,9 50,0 → 80,0 Расход, т/ч 65,37 180,0 Расчётное давление, бар 16,0 16,0 Масса пустого, ≤ кг 455 Примечание: «Эскиз выполнен не в масштабе. Конечные размеры могут не совпадать. После монтажа произвести заземление».
Присоединительные патрубки (ГОСТ 33259)Обозначение Назначение Монтажное исполнение Ду Кол-во Ру, бар Т1 Вход среды №1 Фланцевое 100 1 16 Т2 Выход среды №1 Фланцевое 100 1 16 К1 Вход среды №2 Фланцевое 200 1 16 К2 Выход среды №2 Фланцевое 200 1 16 К3 Под воздухоотводчик Сварное 20 1 16 К4 Дренаж Сварное 25 1 16 Материалы и узлыЭлемент Материал / исполнение Корпус Ст20 Трубки Ø 8×0,8 мм; сталь 304 Трубная решётка Сталь 304 Патрубки К1, К2 Фланцы Ст20 Патрубок Т2 Фланцы 304 Оголовки Несъёмные; Ст20 / 304 Опорные элементы Сварное исполнение Компенсатор сильфонный В составе узла - Отзывы
-
