Кожухотрубный теплообменник КС 130-1,4-104-2,0

Аппарат КС 130-1,4-104-2,0 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 2,0 м², расчётное давление 10 бар, вертикальное исполнение. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 2,0 м² Ру 10 бар Исполнение: вертикальное Материалы: AISI 304 / 316L Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Вертикальное
Площадь теплообмена: 2,0 м²
Давление расчётное: 10 бар (трубки/кожух)
Материал корпуса / трубок: AISI 304 / AISI 316L
Масса аппарата (сухая): 35 кг
Документ: Б - 44928

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Площадь теплообмена	2,0 м²
Расчётное давление, бар	10,0	10,0
Масса пустого, ≤ кг	35
Среда	—	—
Мощность, кВт	—	—
Запас по поверхности, %	—	—
Температурный график, °C	— / —	— / —
Расход	—	—

Примечание: режимы и мощности уточняются при расчёте под ваше ТЗ.

Присоединительные патрубки (ГОСТ 33259)

Обозначение	Назначение	Монтажное исполнение	Ду	Кол-во	Ру, бар
Т1	Вход среды №1	Фланцевое	125	1	10
Т2	Выход среды №1	Фланцевое	125	1	10
К1	Вход среды №2	Фланцевое	80	1	10
К2	Выход среды №2	Фланцевое	80	1	10

Материалы и узлы

Элемент	Материал / исполнение
Корпус (кожух)	AISI 304
Трубки	AISI 316L (8×0,8 — по проекту)
Трубная решётка	AISI 316L
Т1/Т2 фланцы	AISI 304 (ГОСТ 33259)
К1/К2 фланцы	AISI 304 (ГОСТ 33259)
Компенсатор сильфонный	В составе изделия

Примечание: состав и марка материалов уточняются под среду и коррозионные требования.

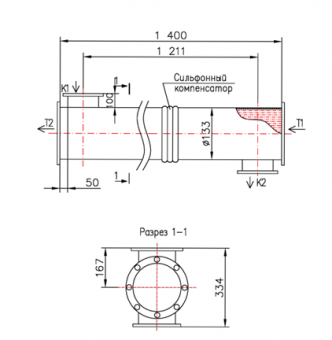

Ключевые габаритные размеры

Размер	Значение
Длина/высота	—
Ø кожуха	—
Межосевые/монтажные	—

Примечание: габариты уточняются по чертежу на комплектацию при расчёте.
