Кожухотрубный теплообменник КС 300-3-8×0,8-41,4
Аппарат КС 300-3-8×0,8-41,4 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 41,4 м², расчётное давление 10 бар, горизонтальное исполнение. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.
Площадь: 41,4 м² Ру 10 бар Материалы: Ст20 / 304 Производство/склад СНГКраткие характеристики
- Монтажное исполнение
- Горизонтальное
- Площадь теплообмена
- 41,4 м²
- Мощность
- 350,0 кВт
- Запас поверхности
- 19 %
- Давление расчётное
- 10,0 бар (трубки/кожух)
- Масса аппарата (сухая)
- 550 кг
- Дата на листе
- 07.05.2024
Инженерные параметры

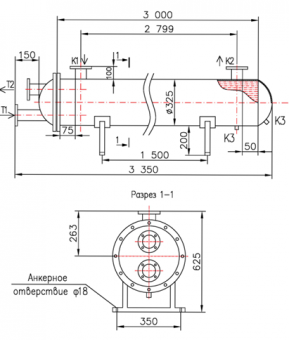

Исходные данные для расчётаПараметр По трубкам По кожуху Площадь теплообмена 41,4 м² Мощность, кВт 350,0 Запас по поверхности, % 19 Температуры, °C (вх → вых) 99,0 → 40,0 22,0 → 40,0 Расход, м³/ч 20,065 19,649 Расчётное давление, бар 10,0 10,0 Масса пустого, ≤ кг 550 Примечание: «Эскиз выполнен не в масштабе. Конечные размеры могут не совпадать с размерами, указанными на эскизе. После монтажа произвести заземление».
Присоединительные патрубки (ГОСТ 33259)Обозначение Назначение Монтажное исполнение Ду Кол-во Ру, бар Т1 Вход среды №1 Фланцевое 65 1 16 Т2 Выход среды №1 Фланцевое 65 1 16 К1 Вход среды №2 Фланцевое 65 1 16 К2 Выход среды №2 Фланцевое 65 1 16 К3 Дренаж Сварное 25 2 16 Материалы и узлыЭлемент Материал / исполнение Корпус Ст20 (Ст3Сп5) Трубки Ø 8×0,8; сталь 304 Трубная решётка Сталь 304 Патрубки Т1, Т2 Фланцы Ст20 Патрубки К1, К2 Фланцы Ст20 Оголовок Т1 Съёмный, Ст20 Оголовок Т2 Корпусной, Ст20 Фланец оголовочный Ст20 Уплотнение оголовка Паронит Трубный пучок Съёмный Ключевые габаритные размерыРазмер Значение Длина/высота общая — Межосевое К1–К2 — Диаметр кожуха — Присоединительные размеры — Примечание: габариты уточняются при расчёте и выпуске эскиза под вашу обвязку.
