Кожухотрубный теплообменник КС 200-1,5-8×0,8-9,0
Аппарат КС 200-1,5-8×0,8-9,0 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 9,0 м², расчётное давление 6 бар, горизонтальное исполнение. Типовая задача — отопление / гвс (вода-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.
Площадь: 9,0 м² Ру 6 бар Материалы: Ст20 / 304 Производство/склад СНГКраткие характеристики
- Монтажное исполнение
- Горизонтальное
- Площадь теплообмена
- 9,0 м²
- Мощность
- 223,4 кВт
- Запас поверхности
- 15 %
- Давление расчётное
- 6,0 бар (трубки/кожух)
- Масса аппарата (сухая)
- 100 кг
- Дата на листе
- 28.03.2024
Инженерные параметры

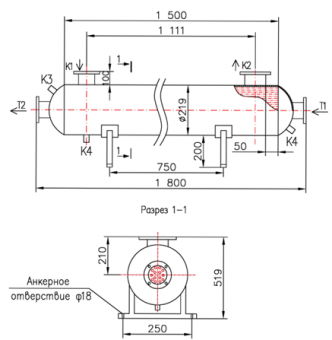

Исходные данные для расчётаПараметр По трубкам По кожуху Среда Вода Вода Площадь теплообмена 9,0 м² Мощность, кВт 223,4 Запас по поверхности, % 15 Расход, м³/ч 19,20 38,349 Расчётное давление, бар 6,0 6,0 Масса пустого, ≤ кг 100 Примечание: «Эскиз выполнен не в масштабе. Конечные размеры могут не совпадать. После монтажа произвести заземление».
Присоединительные патрубки (ГОСТ 33259)Обозначение Назначение Монтажное исполнение Ду Кол-во Ру, бар Т1 Вход среды №1 Фланцевое 65 1 16 Т2 Выход среды №1 Фланцевое 65 1 16 К1 Вход среды №2 Фланцевое 80 1 16 К2 Выход среды №2 Фланцевое 80 1 16 К3 Под воздухоотводчик Муфта приварная 15 1 16 К4 Дренаж Муфта приварная 15 1 16 Материалы и узлыЭлемент Материал / исполнение Корпус Ст20 (Ст3Сп5) Трубки Ø 8×0,8; AISI 304 Трубная решётка AISI 304 Патрубки К1, К2 Фланцы Ст20 Патрубки Т1, Т2 Фланцы Ст20 Оголовок Несъёмный, Ст20 Опоры Сварное исполнение - Отзывы
-
