Кожухотрубный теплообменник КС 400-1,5-8х0,8-40,5

Аппарат КС 400-1,5-8×0,8-40,5 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 40,5 м², расчётное давление 6 бар, вертикальное исполнение. Типовая задача — пароводяной подогрев (пар-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 40,5 м² Ру: 2 / 6 бар Материалы: Ст20 / 304 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Вертикальное
Площадь теплообмена: 40,5 м²
Мощность: 5860,8 кВт
Запас поверхности: 30 %
Давление расчётное: 2,0 / 6,0 бар (трубки/кожух)
Материал кожух/трубки: Ст20 / AISI 304 (8×0,8)
Масса аппарата (сухая): 900 кг
Документ: Б - 45249
Дата на листе: 04.04.2024

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Пар	Вода
Площадь теплообмена	40,5 м²
Мощность, кВт	5860,8
Запас по поверхности, %	30
Температуры, °C (вх → вых)	120,0 → 39,0	79,87 → 65,0
Расход	8,935 т/ч	168,0 т/ч
Расчётное давление, бар	2,0	6,0
Масса пустого, ≤ кг	900

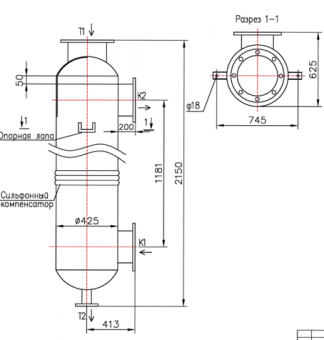

Примечание: «Эскиз выполнен не в масштабе. Конечные размеры могут не совпадать. После монтажа произвести заземление».

Присоединительные патрубки (ГОСТ 33259)

Обозначение	Назначение	Монтажное исполнение	Ду	Кол-во	Ру, бар
Т1	Вход среды №1	Фланцевое	250	1	16
Т2	Выход среды №1	Фланцевое	50	1	16
К1	Вход среды №2	Фланцевое	200	1	16
К2	Выход среды №2	Фланцевое	200	1	16

Материалы и узлы

Элемент	Материал / исполнение
Корпус	Ст20 (Ст3Сп5)
Трубки	Ду 8×0,8; AISI 304
Трубная решётка	AISI 304
Патрубки К1, К2	Фланцевые, Ст20
Патрубок Т2	Фланцевый, AISI 304
Оголовок Т1	Несъёмный, Ст20
Оголовок Т2	Несъёмный, AISI 304
Опорная лапа	Сварное исполнение
Компенсатор сильфонный	Установлен

Ключевые габаритные размеры

Размер	Значение
Общая высота/длина	—
Внешний диаметр кожуха	—
Межцентровые расстояния патрубков	—
Крепёж/анкера	—

Примечание: габариты уточняются при расчёте и увязке с существующей обвязкой.
