Кожухотрубный теплообменник КС 400-1-8х0,8-27,0
Аппарат КС 400-1-8×0,8-27,0 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 27,0 м², расчётное давление 16 бар, вертикальное исполнение. Типовая задача — пароводяной подогрев (пар-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.
Площадь: 27,0 м² Ру: 20 / 6 бар Материалы: Ст20 / 304 Производство/склад СНГКраткие характеристики
- Монтажное исполнение
- Вертикальное
- Площадь теплообмена
- 27,0 м²
- Мощность
- 5860,8 кВт
- Запас поверхности
- 9 %
- Давление расчётное
- 20,0 бар (трубки) / 6,0 бар (кожух)
- Материалы
- Корпус: Ст20; трубки: AISI 304 (8×0,8)
- Масса аппарата (сухая)
- 500 кг
- Дата на листе
- 04.04.2024
Инженерные параметры

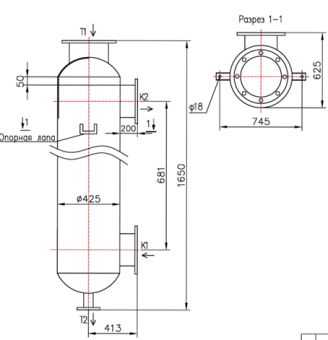

Исходные данные для расчётаПараметр По трубкам По кожуху Среда Пар Вода Площадь теплообмена 27,0 м² Мощность, кВт 5860,8 Запас по поверхности, % 9 Температуры, °C (вх → вых) 120,0 → 79,87 35,0 → 65,0 Расход, м³/ч 8,935 168,0 Расчётное давление, бар 20,0 6,0 Масса пустого, ≤ кг 500 Примечание: «Эскиз выполнен не в масштабе. Конечные размеры могут не совпадать. После монтажа произвести заземление».
Присоединительные патрубки (ГОСТ 33259)Обозначение Назначение Монтажное исполнение Ду Кол-во Ру, бар Т1 Вход среды №1 Фланцевое 250 1 16 Т2 Выход среды №1 Фланцевое 50 1 16 К1 Вход среды №2 Фланцевое 200 1 16 К2 Выход среды №2 Фланцевое 200 1 16 Материалы и узлыЭлемент Материал / исполнение Корпус Ст20 (Ст3Сп5) Трубки Ду 8×0,8; сталь AISI 304 Трубная решётка AISI 304 Патрубки К1, К2 Фланцы Ст20 Патрубок Т2 Фланцевое исполнение, AISI 304 Оголовок Т1 Несъёмный, Ст20 Оголовок Т2 Несъёмный, AISI 304 Опорная лапа Сварное исполнение Ключевые габаритные размерыРазмер Значение Общая высота/длина — Межфланцевые/межцентровые — Внешний диаметр кожуха — Крепёж/анкеровка — Примечание: габариты уточняются при расчёте и по чертежу под ваш узел подключения.
