Кожухотрубный теплообменник КС 300-4-8×0,8-55,2
Аппарат КС 300-4-8×0,8-55,2 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 55,2 м², расчётное давление 16 бар, горизонтальное исполнение. Типовая задача — отопление / гвс (вода-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.
Площадь: 55,2 м² Ру 16 бар Материалы: Ст20 / 304 Производство/склад СНГКраткие характеристики
- Монтажное исполнение
- Горизонтальное
- Площадь теплообмена
- 55,2 м²
- Мощность
- 1400,0 кВт
- Запас поверхности
- 15 %
- Давление расчётное
- 16 бар (трубки/кожух)
- Материал корпуса / трубок
- Ст20 / AISI 304
- Масса аппарата (сухая)
- 750 кг
Инженерные параметры

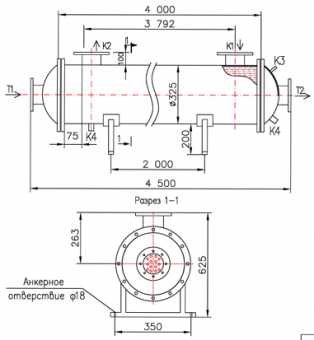

Исходные данные для расчётаПараметр По трубкам По кожуху Среда Вода Вода Площадь теплообмена 55,2 м² Мощность, кВт 1400,0 Запас по поверхности, % 15 Температуры, °C (вх → вых) 70,0 → 55,0 39,0 → 65,0 Расход, т/ч 80,279 40,131 Расчётное давление, бар 16,0 16,0 Масса пустого, ≤ кг 750 Примечание: эскиз выполнен не в масштабе; конечные размеры могут отличаться. После монтажа произвести заземление.
Присоединительные патрубки (ГОСТ 33259)Обозначение Назначение Монтажное исполнение Ду Кол-во Ру, бар Т1 Вход среды №1 Фланцевое 125 1 16 Т2 Выход среды №1 Фланцевое 125 1 16 К1 Вход среды №2 Фланцевое 100 1 16 К2 Выход среды №2 Фланцевое 100 1 16 К3 Под воздухоотводчик Муфта приварная 15 1 16 К4 Дренаж Муфта приварная 75 2 16 Материалы и узлыЭлемент Материал / исполнение Корпус Ст20 (Ст3Сп5) Трубки ДУ 8×0,8; сталь 304 Трубная решётка Сталь 304 Патрубки Т1, Т2 (фланцы) Ст20 Патрубки К1, К2 (фланцы) Ст20 Оголовок съёмный Т1/Т2 Ст20 Фланец оголовочный РУ16 Ст20 Уплотнение оголовка Паронит Опоры/анкера Сварные, с анкерными отверстиями - Отзывы
-
