Кожухотрубный теплообменник КС 600-4-8х0,8-252,0

Аппарат КС 600-4-8×0,8-252,0 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 252,0 м², расчётное давление 16 бар, горизонтальное исполнение. Типовая задача — отопление / гвс (вода-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 252,0 м² Ру 16 бар Материалы: Ст20 / 304 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 252,0 м²
Мощность: 661,9 кВт
Запас поверхности: 15 %
Давление расчётное: 16,0 бар (трубки/кожух)
Материалы: Кожух — Ст20; трубки — AISI 304 (8×0,8)
Масса аппарата (сухая): 2500 кг
Документ: Б-45261-2
Дата на листе: 05.04.2024

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода	Вода
Площадь теплообмена	252,0 м²
Мощность, кВт	661,9
Запас по поверхности, %	15
Температуры, °C (вх → вых)	70,0 → 95,0	110,0 → 75,0
Расход, т/ч	229,241	163,596
Расчётное давление, бар	16,0	16,0
Масса пустого, ≤ кг	2500

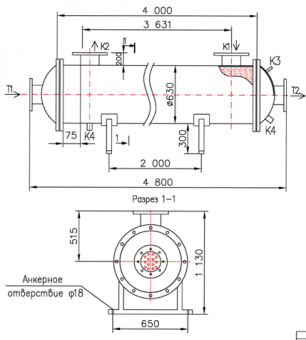

Примечание: «Эскиз выполнен не в масштабе. Конечные размеры могут не совпадать. После монтажа произвести заземление».

Присоединительные патрубки (ГОСТ 33259)

Обозначение	Назначение	Монтажное исполнение	Ду	Кол-во	Ру, бар
Т1	Вход среды №1	Фланцевое	200	1	16
Т2	Выход среды №1	Фланцевое	200	1	16
К1	Вход среды №2	Фланцевое	200	1	16
К2	Выход среды №2	Фланцевое	200	1	16
К4	Воздухоотводчик	Муфта приварная	15	1	16
DR	Дренаж	Муфта приварная	25	1	16

Материалы и узлы

Элемент	Материал / исполнение
Корпус	Ст20 (Ст3Сп5)
Трубки	Ду 8×0,8; сталь 304
Трубная решётка	Сталь 304
Патрубки Т1, Т2	Фланцы Ст20
Патрубки К1, К2	Фланцы Ст20
Оголовок	Съёмный, Ст20; уплотнение — паронит
Опоры/анкера	Сварное исполнение

Габаритные размеры

Параметр	Значение
Длина × Диаметр кожуха	—
Расстояния между патрубками	—
Посадочные размеры опор	—

Примечание: габариты уточняются при расчёте под проект и могут отличаться от эскиза.
