Кожухотрубный теплообменник КС 300-5-8x0,8-69,0
Аппарат КС 300-5-8×0,8-69,0 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 69,0 м², расчётное давление 10 бар, горизонтальное исполнение. Типовая задача — гликолевый контур / холодоснабжение. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.
Площадь: 69,0 м² Ру 10 бар Материалы: Ст20 / AISI 304 Производство/склад СНГКраткие характеристики
- Монтажное исполнение
- Горизонтальное
- Площадь теплообмена
- 69,0 м²
- Мощность
- 1000,0 кВт
- Запас поверхности
- 15 %
- Давление расчётное
- 10,0 бар (трубки/кожух)
- Материал корпуса / трубок
- Ст20 / AISI 304
- Масса аппарата (сухая)
- 900 кг
- Дата на листе
- 04.04.2024
Инженерные параметры

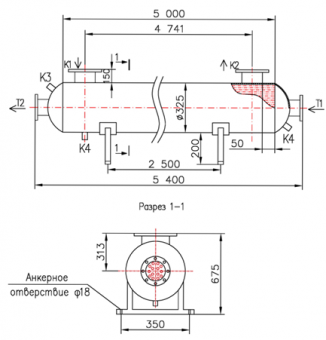

Исходные данные для расчётаПараметр По трубкам По кожуху Среда Вода Этиленгликоль 30% Площадь теплообмена 69,0 м² Мощность, кВт 1000,0 Запас по поверхности, % 15 Расход, м³/ч 53,645 84,683 Гидравлическое сопротивление, кПа 26,0 20,0 Расчётное давление, бар 10,0 10,0 Масса пустого, ≤ кг 900 Примечание: эскиз не в масштабе. Конечные размеры уточняются при расчёте и монтаже.
Присоединительные патрубки (ГОСТ 33259)Обозначение Назначение Монтажное исполнение Ду Кол-во Ру, бар Т1 Вход среды №1 Фланцевое 100 1 16 Т2 Выход среды №1 Фланцевое 100 1 16 К1 Вход среды №2 Фланцевое 150 1 16 К2 Выход среды №2 Фланцевое 150 1 16 К3 Воздухоотводчик Муфта приварная 15 1 — DR Дренаж Муфта приварная 25 2 — Материалы и узлыЭлемент Материал / исполнение Корпус Ст20 (Ст3Сп5) Трубки Ø 8×0,8; AISI 304 Трубная решётка AISI 304 Патрубки К1, К2 Фланцы Ст20 Оголовок Т1 Несъёмный, Ст20 Перегородки AISI 304 Опорная лапа Сварное исполнение - Отзывы
-
