Кожухотрубный теплообменник КС 150-6-8×1,5-18,0

Аппарат КС 150-6-8×1,5-18,0 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 18,0 м², расчётное давление 10 бар, горизонтальное исполнение. Типовая задача — химически агрессивные среды. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 18,0 м² Ру 10 бар Материалы: 304 / 316Ti / 316L, фторопласт Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 18,0 м²
Мощность: 150,0 кВт
Запас поверхности: 15 %
Давление расчётное: 10,0 бар (трубки/кожух)
Масса аппарата (сухая): 210 кг
Документ: Б - 45298
Дата на листе: 04.04.2024

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Серная кислота 80%	Вода
Площадь теплообмена	18,0 м²
Мощность, кВт	150,0
Запас по поверхности, %	15
Температуры, °C (вх → вых)	60,0 → 15,0	10,0 → 25,0
Расход, т/ч	8,330	8,5
Расчётное давление, бар	10,0	10,0
Масса пустого, ≤ кг	210

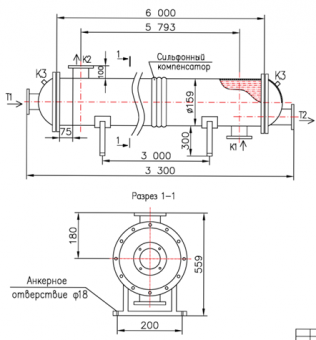

Примечание: «Эскиз выполнен не в масштабе. Конечные размеры могут не совпадать. После монтажа произвести заземление».

Присоединительные патрубки (ГОСТ 33259)

Обозначение	Назначение	Монтажное исполнение	Ду	Кол-во	Ру, бар
Т1	Вход среды №1	Фланцевое	50	1	10
Т2	Выход среды №1	Фланцевое	50	1	10
К1	Вход среды №2	Фланцевое	50	1	10
К2	Выход среды №2	Фланцевое	50	1	10
К	Воздухоотводчик	Муфта/узел приварной	15	1	10

Материалы и узлы

Элемент	Материал / исполнение
Корпус	AISI 304
Трубки	Ø8×0,5; AISI 316Ti
Трубная решётка	AISI 316Ti
Патрубки Т1, Т2	AISI 304
Патрубки К1, К2	AISI 304
Фланцы Т1, Т2	AISI 304
Фланцы К1, К2	AISI 304
Оголовок Т2	Съёмный, AISI 316L
Уплотнение оголовка	Фторопласт
Компенсатор	Сильфонный
