Кожухотрубный теплообменник КС 400-6-12x1-104,56

Аппарат КС 400-6-12×1-104,56 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 104,6 м², расчётное давление 10 бар, горизонтальное исполнение. Типовая задача — пароводяной подогрев (пар-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 104,56 м² Ру 10 бар Материалы: AISI 304 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 104,56 м²
Мощность: 2381,2 кВт
Запас поверхности: 19 %
Давление расчётное: 10,0 бар (трубки/кожух)
Материалы (основные): AISI 304 (корпус/трубки/решётка/фланцы)
Масса аппарата (сухая): 2500 кг
Документ: Б - 45357

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Жомопрессовая вода	Конденсат
Площадь теплообмена	104,56 м²
Мощность, кВт	2381,2
Запас по поверхности, %	19
Температуры, °C (вх → вых)	45,0 → 70,0	90,0 → 90,0
Расход, м³/ч	81,920	50,636
Расчётное давление, бар	10,0	10,0
Масса пустого, ≤ кг	2500

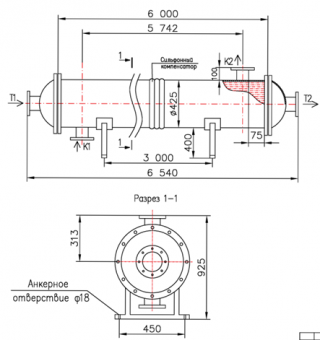

Примечание: Эскиз выполнен не в масштабе; после монтажа выполнить заземление; горизонтальное исполнение.

Присоединительные патрубки (ГОСТ 33259)

Обозначение	Назначение	Монтажное исполнение	Ду	Кол-во	Ру, бар
Т1	Вход среды №1	Фланцевое	125	1	10
Т2	Выход среды №1	Фланцевое	125	1	10
К1	Вход среды №2	Фланцевое	100	1	10
К2	Выход среды №2	Фланцевое	100	1	10

Материалы и узлы

Элемент	Материал / исполнение
Корпус	AISI 304
Трубки	AISI 304
Трубная решётка	AISI 304
Патрубки Т1, Т2 (фланцы)	AISI 304
Патрубки К1, К2 (фланцы)	AISI 304
Оголовок Т2	Съёмный, AISI 304
Уплотнение оголовка	Фторопласт
Компенсатор	Сильфонный

Габаритные размеры и подключение

Параметр	Значение
Длина, мм	—
Диаметр кожуха, мм	—
Межосевое расстояние опор, мм	—
Присоединение трубок	Фланец Ду125 (ГОСТ 33259)
Присоединение кожуха	Фланец Ду100 (ГОСТ 33259)

Примечание: «—» — параметры уточняются при расчёте и проектировании под ТЗ.
