Кожухотрубный теплообменник КС 300-4-12×1-37,44
Аппарат КС 300-4-12×1-37,44 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 37,4 м², расчётное давление 6 бар, горизонтальное исполнение. Типовая задача — пароводяной подогрев (пар-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.
Площадь: 37,44 м² Ру 6 бар Материалы: AISI 304 Производство/склад СНГКраткие характеристики
- Монтажное исполнение
- Горизонтальное
- Площадь теплообмена
- 37,44 м²
- Мощность
- 2859,9 кВт
- Запас поверхности
- 15 %
- Давление расчётное
- 6,0 бар (трубки/кожух)
- Масса аппарата (сухая)
- 700 кг
- Дата на листе
- 09.04.2024
Инженерные параметры

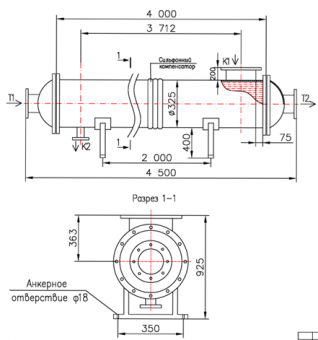

Исходные данные для расчётаПараметр По трубкам По кожуху Среда Жомопрессовая вода Пар Площадь теплообмена 37,44 м² Мощность, кВт 2859,9 Запас по поверхности, % 15 Температуры, °C (вх → вых) 70,0 → 100,0 115,0 → 80,0 Расход 81,920 т/ч 4,360 Расчётное давление, бар 6,0 6,0 Масса пустого, ≤ кг 700 Примечание: «Эскиз выполнен не в масштабе. Конечные размеры могут не совпадать. После монтажа произвести заземление».
Присоединительные патрубки (ГОСТ 33259)Обозначение Назначение Монтажное исполнение Ду Кол-во Ру, бар Т1 Вход среды №1 Фланцевое 125 1 10 Т2 Выход среды №1 Фланцевое 125 1 10 К1 Вход среды №2 Фланцевое 50 1 10 К2 Выход среды №2 Фланцевое 200 1 10 Материалы и узлыЭлемент Материал / исполнение Корпус AISI 304 Трубки 12×1; AISI 304 Трубная решётка AISI 304 Патрубки Т1, Т2 Фланцы AISI 304 Патрубки К1, К2 Фланцы AISI 304 Оголовок Т1–Т2 Съёмный; AISI 304 Фланец оголовочный PN10; AISI 304 Уплотнение оголовка Фторопласт (PTFE) Компенсатор сильфонный В составе аппарата - Отзывы
-
