Кожухотрубный теплообменник КС 100-1-8х0,8-1,2

Аппарат КС 100-1-8×0,8-1,2 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 1,2 м², расчётное давление 6 бар, горизонтальное исполнение. Типовая задача — отопление / гвс (вода-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 1,2 м² Ру 6 бар Материалы: AISI 304 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 1,2 м²
Мощность: 349 кВт
Запас поверхности: 14 %
Давление расчётное: 6,0 бар (трубки/кожух)
Материалы: AISI 304 (кожух, трубки 8×0,8, решётка)
Масса аппарата (сухая): 16 кг
Документ: Б-45367
Дата на листе: 09.04.2024

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода	Вода бассейна
Площадь теплообмена	1,2 м²
Мощность, кВт	349
Запас по поверхности, %	14
Температуры, °C (вх → вых)	60,0 → 20,0	10,0 → 15,0
Расход, м³/ч	2,0	6,0
Расчётное давление, бар	6,0	6,0
Масса пустого, ≤ кг	16

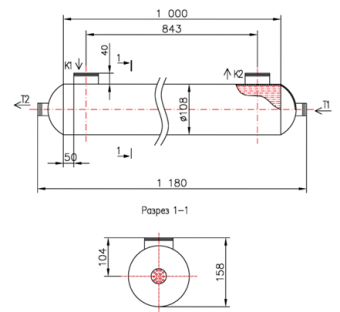

Примечание: «Эскиз выполнен не в масштабе. Конечные размеры могут не совпадать. После монтажа произвести заземление».

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
Т1	Вход среды №1	—	—	—
Т2	Выход среды №1	—	—	—
К1	Вход среды №2	—	—	—
К2	Выход среды №2	—	—	—

Примечание: присоединительные размеры и типы уточняются при расчёте под вашу обвязку.

Материалы и узлы

Элемент	Материал / исполнение
Корпус	AISI 304
Трубки	Ду 8×0,8; AISI 304
Трубная решётка	AISI 304
Патрубки Т1, Т2	Резьба приварная; AISI 304
Патрубки К1, К2	Резьба приварная; AISI 304
Оголовки Т1, Т2	Несъёмные; AISI 304

Ключевые габаритные размеры

Размер	Значение
Длина общая	—
Диаметр кожуха	—
Межосевое Т/К	—
Крепёж/опоры	—

Примечание: габариты и опоры уточняются при проектировании и поставке.
