Кожухотрубный теплообменник КС 600-2-8х0,8-126,0
Аппарат КС 600-2-8×0,8-126,0 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 126,0 м², расчётное давление 16 бар, горизонтальное исполнение. Типовая задача — пароводяной подогрев (пар-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.
Площадь: 126,0 м² Ру 16 бар Материалы: Ст20 / 304 Производство/склад СНГКраткие характеристики
- Монтажное исполнение
- Горизонтальное
- Площадь теплообмена
- 126,0 м²
- Мощность
- 14 650,0 кВт
- Запас поверхности
- 15 %
- Давление расчётное
- 16,0 бар (трубки/кожух)
- Материалы
- Кожух Ст20; трубки 8×0,8 AISI 304
- Масса аппарата (сухая)
- 1 500 кг
- Дата на листе
- 10.04.2024
Инженерные параметры

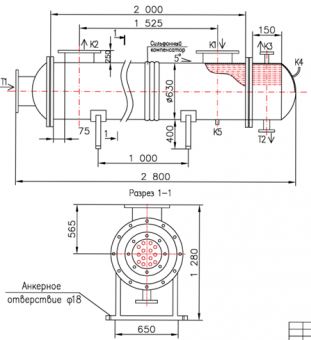

Исходные данные для расчётаПараметр По трубкам По кожуху Среда Пар Вода Площадь теплообмена 126,0 м² Мощность, кВт 14 650,0 Запас по поверхности, % 15 Температуры, °C (вх → вых) 190,0 → 60,0 110,0 → 96,0 Расход 22,37 т/ч 349,85 м³/ч Расчётное давление, бар 16,0 16,0 Масса пустого, ≤ кг 1 500 Примечания: «Эскиз выполнен не в масштабе, конечные размеры могут не совпадать с указанными». «После монтажа произвести заземление».
Присоединительные патрубки (ГОСТ 33259)Обозначение Назначение Монтажное исполнение Ду Кол-во Ру, бар Т1 Вход среды №1 (пар) Фланцевое 300 1 16 Т2 Выход среды №1 (конденсат) Фланцевое 65 1 16 К1 Вход среды №2 (вода) Фланцевое 300 1 16 К2 Выход среды №2 (вода) Фланцевое 300 1 16 К3 Выход несконденсированных газов Фланцевое 50 1 16 К4 Подрыв вакуума Муфта приварная 15 1 16 К5 Дренаж Муфта приварная 25 1 16 Материалы и узлыЭлемент Материал / исполнение Корпус Ст20 (Ст3Сп5) Трубки Ø 8×0,8; AISI 304 Трубная решётка AISI 304 Патрубки Т1, К1, К2 Фланцы Ст20 Патрубок Т2 Фланцевое исполнение Оголовок №1 Съёмный, Ст20 Оголовок №2 Съёмный, AISI 304 Фланец оголовочный Ру 16, Ст20 Уплотнение оголовка Паронит Компенсатор Сильфонный Опоры/анкера Лапы, сварное исполнение Основные габаритыРазмер Значение Длина общая — Диаметр кожуха — Межфланцевое расстояние — Посадочные/анкера — Примечание: габариты уточняются при расчёте под вашу обвязку и компоновку.
