Кожухотрубный теплообменник КС 500-3-8х0,8-132,0
Аппарат КС 500-3-8×0,8-132,0 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 152,0 м², расчётное давление 16 бар, горизонтальное исполнение. Типовая задача — пароводяной подогрев (пар-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.
Площадь: 152,02 м² Ру 16 бар Материалы: Ст20 / 304 Производство/склад СНГКраткие характеристики
- Монтажное исполнение
- Горизонтальное
- Площадь теплообмена
- 152,02 м²
- Мощность
- 12 771,2 кВт
- Запас поверхности
- 19 %
- Давление расчётное
- 16,0 бар (трубки/кожух)
- Материал корпуса / трубок
- Ст20 / AISI 304 (∅8×0,8)
- Масса аппарата (сухая)
- 1500 кг
- Дата на листе
- 17.04.2024
Инженерные параметры

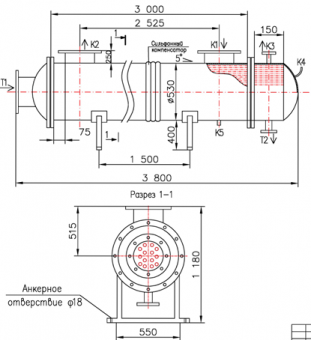

Исходные данные для расчётаПараметр По трубкам По кожуху Среда Пар Вода Площадь теплообмена 152,02 м² Мощность, кВт 12 771,2 Запас по поверхности, % 19 Температуры, °C (вх → вых) 190,0 → 110,0 60,0 → 96,0 Расход, м³/ч 19,50 304,96 Расчётное давление, бар 16,0 16,0 Масса пустого, ≤ кг 1500 Примечание: эскиз выполнен не в масштабе; после монтажа — выполнить заземление; исполнение — горизонтальное.
Присоединительные патрубкиОбозначение Назначение Монтажное исполнение Ду Кол-во Ру, бар Т1 Вход среды №1 ГОСТ 33259 (фланцевое) 300 1 16 Т2 Выход среды №1 ГОСТ 33259 (фланцевое) 65 1 16 К1 Вход среды №2 ГОСТ 33259 (фланцевое) 300 1 16 К2 Выход среды №2 ГОСТ 33259 (фланцевое) 300 1 16 К4 Выход несконденсировавшихся ГОСТ 33259 (фланцевое) 50 1 16 КА Под прерыватель вакуума Муфта приварная 15 1 16 КБ Дренаж Муфта приварная 25 1 16 Материалы и узлыЭлемент Материал / исполнение Корпус Ст20 (Ст3Сп5) Трубки ∅8×0,8; сталь AISI 304 Трубная решётка Сталь AISI 304 Патрубки Т1, К1, К2 Фланцы Ст20 Патрубок Т2 AISI 304 Оголовок Т1 Съёмный, Ст20 Оголовок Т2 Съёмный, AISI 304 Уплотнение оголовка Паронит - Отзывы
-
