Кожухотрубный теплообменник КС 300-3-8х0,6-41,4

Аппарат КС 300-3-8×0,6-41,4 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 41,4 м², расчётное давление 10 бар, горизонтальное исполнение. Типовая задача — гликолевый контур / холодоснабжение. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 41,4 м² Ру 10 бар Материалы: AISI 304 / 316 / 316Ti Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 41,4 м²
Мощность: 605,8 кВт
Запас поверхности: 15 %
Давление расчётное: 10,0 бар (трубки/кожух)
Материал корпуса / трубок: AISI 304 / трубки Ø8×0,6 AISI 316Ti
Масса аппарата (сухая): 520 кг
Документ: Б - 45440
Дата на листе: 10.04.2024

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода бассейна (хлор)	ПГ 40 %
Площадь теплообмена	41,4 м²
Мощность, кВт	605,8
Запас по поверхности, %	15
Температуры, °C (вх → вых)	15,0 → 28,0	7,0 → 12,0
Расход, м³/ч	40,0	116,082
Расчётное давление, бар	10,0	10,0
Масса пустого, ≤ кг	520

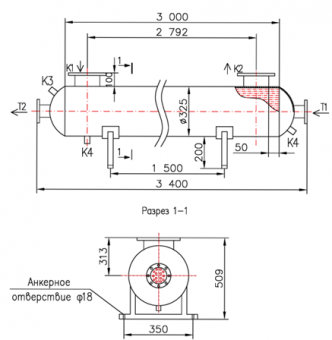

Примечание: «Эскиз выполнен не в масштабе. Конечные размеры могут не совпадать. После монтажа произвести заземление».

Присоединительные патрубки (ГОСТ 33259)

Обозначение	Назначение	Монтажное исполнение	Ду	Кол-во	Ру, бар
Т1	Вход среды №1 (вода бассейна)	Фланцевое	80	1	10
Т2	Выход среды №1	Фланцевое	80	1	10
К1	Вход среды №2 (ПГ 40%)	Фланцевое	150	1	10
К2	Выход среды №2	Фланцевое	150	1	10
К3	Воздухоотводчик	Муфта приварная	15	1	10
А	Дренаж	Муфта приварная	15	1	10

Материалы и узлы

Элемент	Материал / исполнение
Корпус	AISI 304
Трубки	Ø8×0,6 мм; AISI 316Ti
Трубная решётка	AISI 316
Патрубки Т1/Т2	Фланцы, AISI 304
Патрубки К1/К2	Фланцы, AISI 304
Оголовок	Несъёмный, AISI 316
Опоры	Сварные лапы, горизонтальное исполнение

Габаритные размеры (по чертежу)

Размер	Значение
Длина, мм	—
Диаметр кожуха, мм	—
Межосевое по фланцам, мм	—
Крепёжные размеры опор	—

Примечание: габариты и присоединительные размеры уточняются при расчёте и в КД под ваш проект.
