Кожухотрубный теплообменник КС 260-4-8×0,8-32,0

Аппарат КС 260-4-8×0,8-32,0 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 32,0 м², расчётное давление 6 бар, горизонтальное исполнение. Типовая задача — охлаждение масла / маслоохладитель. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 32,0 м² Ру 6/10 бар Материалы: AISI 304 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 32,0 м²
Давление расчётное: 6 бар (трубки) / 10 бар (кожух)
Материал корпуса / трубок: AISI 304 / трубы 8×0,8 AISI 304
Масса аппарата (сухая): ≤ 390 кг
Документ: Б-45440-2

Рейтинг клиентов

★★★★★ 4.9/5 (6 отзывов)

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода	Растительное масло
Площадь теплообмена	32,0 м²
Мощность, кВт	1169,1
Запас по поверхности, %	15%
Температурный график, °C	30,0 → 58,7	200,0 → 285,0
Расход	35,0 т/ч	17,0 м³/ч
Расчётное давление, бар	6,0	10,0
Масса аппарата (сухая)	390 кг

Примечание: режимы подтверждаются при расчёте под ваше ТЗ; величина запаса поверхности уточняется.

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
Т1	Вход среды №1	Ду80, фланец ГОСТ 33259	1	10
Т2	Выход среды №1	Ду80, фланец ГОСТ 33259	1	10
К1	Вход среды №2	Ду65, фланец ГОСТ 33259	1	10
К2	Выход среды №2	Ду65, фланец ГОСТ 33259	1	10
—	Воздухоотводчик	Ду15, муфта приварная	1	—

Материалы

Элемент	Материал
Корпус (кожух)	AISI 304
Трубки	8×0,8 AISI 304
Трубная решётка	AISI 304
Патрубки Т1/Т2 (фланцы)	AISI 304, ГОСТ 33259
Патрубки К1/К2 (фланцы)	AISI 304, ГОСТ 33259
Оголовок (Т1–Т2)	Съёмный, AISI 304
Фланец оголовочный	Ру10, AISI 304
Уплотнение оголовка	Паронит

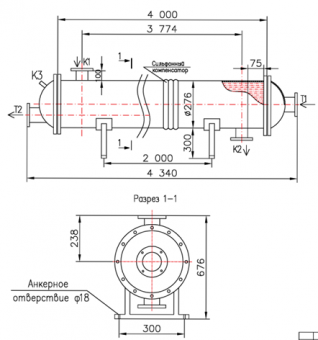

Основные габариты

Размер	Значение
Общая длина/высота	—
Межосевое К1–К2	—
Внешний диаметр кожуха	—
Размеры фланца (межцентровое)	—
Диаметр анкерного отверстия	Ø18 мм

Примечание: габариты уточняются при расчёте и изготовлении под ваш проект.
