Кожухотрубный теплообменник КС 200-4-8×0,8-24,0

Аппарат КС 200-4,0-80,8-24,0 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 24,0 м², расчётное давление 6 бар, горизонтальное исполнение. Типовая задача — охлаждение масла / маслоохладитель. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 24,0 м² Ру 6 бар Материалы: AISI 304 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 24,0 м²
Давление расчётное: 6 бар (трубки/кожух)
Материал корпуса / трубок: AISI 304 / трубы 8×0,8 AISI 304
Масса аппарата (сухая): ≤ 250 кг
Документ: Б-45440-3

Рейтинг клиентов

★★★★★ 4.9/5 (6 отзывов)

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода	Растительное масло
Площадь теплообмена	24,0 м²
Мощность, кВт	610,1
Запас по поверхности, %	15
Температурный график, °C	45,0 → 97,46	155,0 → 95,0
Расход	10,0 м³/ч	17,0 м³/ч
Расчётное давление, бар	6,0	6,0
Масса аппарата (сухая)	250 кг

Примечание: отдельные параметры уточняются при расчёте под конкретное ТЗ.

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
Т1	Вход среды №1	Ду 50, фланец ГОСТ 33259	1	10
Т2	Выход среды №1	Ду 50, фланец ГОСТ 33259	1	10
К1	Вход среды №2	Ду 65, фланец ГОСТ 33259	1	10
К2	Выход среды №2	Ду 65, фланец ГОСТ 33259	1	10
К3	Дренаж	Ду 25, резьб. приварная	1	10

Материалы

Элемент	Материал
Корпус	AISI 304
Трубки	8×0,8 AISI 304
Трубная решётка	AISI 304
Патрубки Т1/Т2 (фланцы)	AISI 304
Патрубки К1/К2 (фланцы)	AISI 304
Оголовок	Несъёмный, AISI 304
Перегородки (≈15 шт.)	AISI 304

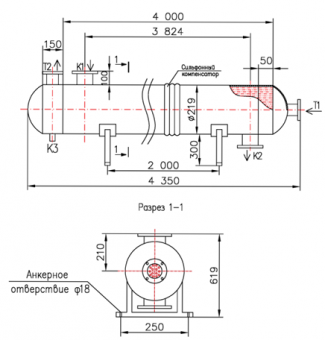

Основные габариты

Размер	Значение
Общая длина	— (уточняется при расчёте)
Межцентровое фланцев, мм	— (уточняется при расчёте)
Ширина фланца, мм	— (уточняется при расчёте)
Расстояние между опорами/крепежом, мм	— (уточняется при расчёте)
Диаметр анкерного отверстия	— (уточняется при расчёте)

Примечание: габариты и обвязка согласуются под вашу площадку монтажа.
