Кожухотрубный теплообменник КС 150-1,5-8×0,8-4,5, Ру10, AISI 304
- Описание
- Отзывы
- Задать вопрос
- Дополнительно
-
Описание

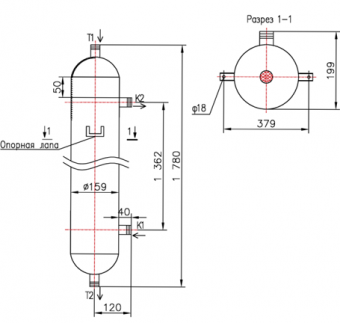

Кожухотрубный теплообменник КС 150-1,5-8×0,8-4,5
Аппарат КС 150-1,5-8×0,8-4,5 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 4,5 м², расчётное давление 10 бар, вертикальное исполнение. Типовая задача — отопление / гвс (вода-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.
Площадь: 4,5 м² Ру 10 бар Материалы: AISI 304 Производство/склад СНГКраткие характеристики
- Монтажное исполнение
- Вертикальное
- Площадь теплообмена
- 4,5 м²
- Давление расчётное
- 10 бар (трубки/кожух)
- Материал корпуса / трубок
- AISI 304 / трубы 8×0,8 AISI 304
- Масса аппарата (сухая)
- ≤ 60 кг
Инженерные параметры
Исходные данные для расчётаПараметр По трубкам По кожуху Среда Вода Вода Мощность, кВт 81,4 Запас по поверхности, % 16% Площадь теплообмена 4,5 м² Температура вход/выход, °C 65 / 40 20 / 99 Расход 2,802 т/ч 2,0 м³/ч Расчётное давление, бар 6,0 6,0 Масса аппарата (сухая) 60 кг Примечание: реальные режимы уточняются при расчёте.
Присоединительные размерыТип Назначение Маркировка (Ду; тип) Кол-во Ру, бар Т1 Вход среды №1 Ду 32, резьба приварная 1 10 Т2 Выход среды №1 Ду 32, резьба приварная 1 10 К1 Вход среды №2 Ду 32, резьба приварная 1 10 К2 Выход среды №2 Ду 32, резьба приварная 1 10 МатериалыЭлемент Материал Корпус AISI 304 Трубки 8×0,8 AISI 304 Трубная решётка AISI 304 Резьбы приварные Т1/Т2/К1/К2 AISI 304 Оголовок Т1 Несъёмный, AISI 304 Оголовок Т2 Несъёмный, AISI 304 Перегородки 7 шт, AISI 304 Опорная лапа AISI 304 Основные габаритыРазмер Значение Общая высота — Диаметр кожуха — Присоединительные размеры — Примечание: габариты уточняются при расчёте и согласовании проекта.
