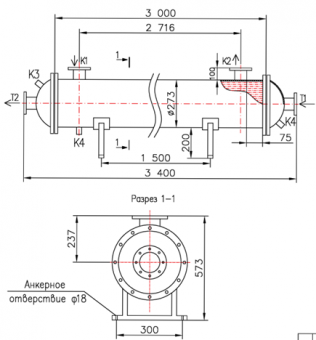

Кожухотрубный теплообменник КС 270-3-8×0,8-24,0
Аппарат КС 270-3-8×0,8-24,0 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 24,0 м², расчётное давление 10 бар, горизонтальное исполнение. Типовая задача — отопление / гвс (вода-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.
Площадь: 24,0 м² Ру 10 бар Материалы: Ст20 / AISI 304 / паронит Производство/склад СНГКраткие характеристики
- Монтажное исполнение
- Горизонтальное
- Площадь теплообмена
- 24,0 м²
- Давление расчётное
- 10 бар
- Материал корпуса / трубок
- Ст20 / AISI 304 (8×0,8)
- Масса аппарата (сухая)
- ≈ 320 кг
Инженерные параметры
Исходные данные для расчётаПараметр По трубкам По кожуху Среда Вода Вода Площадь теплообмена 24,0 м² Мощность, кВт 965 Запас по поверхности, % 15% Температурный график, °C 60 → 85 90 → 70 Расход, т/ч 33,193 41,479 Расчётное давление, бар 10,0 10,0 Масса аппарата (сухая) 320 кг МатериалыЭлемент Материал Корпус Ст20 Трубки 8×0,8 AISI 304 Трубная решётка Ст20 Патрубки Т1/Т2 Фланцы Ст20 Патрубки К1/К2 Фланцы Ст20 Оголовок Т2 Съёмный, Ст20 Фланец оголовочный Ст20 Уплотнение оголовка Паронит Присоединительные размерыТип Назначение Маркировка (Ду; тип) Кол-во Ру, бар Т1 Вход среды №1 Ду 80, фланец 1 16 Т2 Выход среды №1 Ду 80, фланец 1 16 К1 Вход среды №2 Ду 80, фланец 1 16 К2 Выход среды №2 Ду 80, фланец 1 16 К3 Воздухоотводчик Ду 15, муфта приварная 1 16 К4 Дренаж Ду 25, муфта приварная 2 16 Основные габаритыРазмер Значение Общая длина — (уточняется при расчёте) Диаметр кожуха — (уточняется при расчёте) Присоединительные размеры — (уточняется при расчёте) Примечание: реальные размеры уточняются при расчёте.
