Кожухотрубный теплообменник КС 150У-2-8×0,8-6,0
Аппарат КС 150У-2-8×0,8-6,0 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 6,0 м², расчётное давление 6 бар, горизонтальное исполнение. Типовая задача — отопление / гвс (вода-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.
Площадь: 6,0 м² Ру 6 бар Материалы: Ст20 / AISI 304 Производство/склад СНГКраткие характеристики
- Монтажное исполнение
- Горизонтальное
- Площадь теплообмена
- 6,0 м²
- Давление расчётное
- 6,0 бар (трубки/кожух)
- Материал корпуса / трубок
- Ст20 / 8×0,8 AISI 304
- Масса аппарата (сухая)
- ≈ 80 кг
Инженерные параметры
Исходные данные для расчётаПараметр По трубкам По кожуху Среда Вода Вода Площадь теплообмена 6,0 м² Мощность, кВт 320,1 Запас по поверхности, % 15 Температурный график, °C 95 / 44,5 87 / 29 Расход 8,4 т/ч 4,2 м³/ч Расчётное давление, бар 6,0 6,0 Масса аппарата (сухая) 80 кг Примечание: режимы уточняются при расчёте, запас поверхности подбирается под задачу.

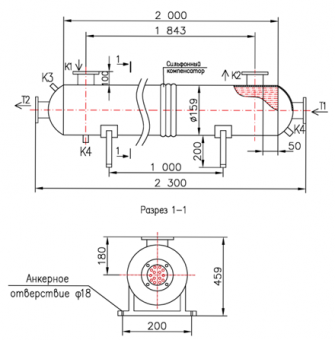

Присоединительные размерыТип Назначение Маркировка (Ду; тип) Кол-во Ру, бар Т1 Вход среды №1 Ду50, ГОСТ 33259 1 16 Т2 Выход среды №1 Ду50, ГОСТ 33259 1 16 К1 Вход среды №2 Ду50, ГОСТ 33259 1 16 К2 Выход среды №2 Ду50, ГОСТ 33259 1 16 К3 Воздухоотводчик Муфта Ду15 1 16 К4 Дренаж Муфта Ду25 1 16 МатериалыЭлемент Материал Корпус Ст20 Трубки 8×0,8 AISI 304 Трубная решётка AISI 304 Патрубки Т1/Т2 Фланцы Ст20 Патрубки К1/К2 Фланцы Ст20 Оголовок Съёмный, Ст20 Перегородки 11 шт., AISI 304 Габаритные и присоединительные размерыПараметр Значение Длина, мм — Диаметр кожуха, мм — Межфланцевое расстояние, мм — Монтажные опоры — Размеры уточняются при расчёте и подборе под вашу обвязку.
