Кожухотрубный теплообменник КС 150У-2-8×0,8-6,0
Аппарат КС 150У-2-8×0,8-6,0-4 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 6,0 м², расчётное давление 10 бар, горизонтальное исполнение. Типовая задача — отопление / гвс (вода-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.
Площадь: 6,0 м² Ру 10 бар Материалы: AISI 316L Производство/склад СНГКраткие характеристики
- Монтажное исполнение
- Горизонтальное
- Площадь теплообмена
- 6,0 м²
- Давление расчётное
- 10 бар
- Материал корпуса / трубок
- AISI 316L / трубы 8×0,6 AISI 316L
- Масса аппарата (сухая)
- ≈ 80 кг
Инженерные параметры

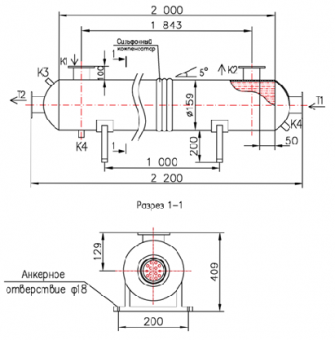

Исходные данные для расчётаПараметр По трубкам По кожуху Среда Вода Вода Площадь теплообмена 6,0 м² Мощность, кВт 320,1 Запас по поверхности, % 15% Температурный график, °C 60 / 44,9 60 / 29,87 Расход 8,4 т/ч 4,2 т/ч Расчётное давление, бар 10 10 Масса аппарата (сухая) 80 кг МатериалыЭлемент Материал Корпус AISI 316L Трубки 8×0,6 AISI 316L Трубная решётка AISI 316L Патрубки AISI 316L Клампы DIN 32676 AISI 316L Оголовки AISI 316L Перегородки AISI 316L (11 шт.) Присоединительные размерыТип Назначение Маркировка Кол-во Ру, бар T1 Вход среды №1 ГОСТ 33259 Ду50, муфта приварная 1 10 T2 Выход среды №1 ГОСТ 33259 Ду50, муфта приварная 1 10 K1 Вход среды №2 ГОСТ 33259 Ду50, муфта приварная 1 10 K2 Выход среды №2 ГОСТ 33259 Ду50, муфта приварная 1 10 K3 Воздухоотвод Муфта приварная Ду15 1 10 K4 Дренаж Муфта приварная Ду25 1 10 Основные габаритыРазмер Значение Общая длина ≈ 2 200 мм Диаметр кожуха Ø219,5 мм Анкерное отверстие Ø18 мм - Отзывы
-
