Кожухотрубный теплообменник КС 150У-2-8×0,8-6,0

Аппарат КС 150У-2-8×0,8-6,0-5 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 6,0 м², расчётное давление 10 бар, горизонтальное исполнение. Типовая задача — отопление / гвс (вода-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 6,0 м² Ру 10 бар Материалы: AISI 316L Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 6,0 м²
Давление расчётное: 10 бар (трубки/кожух)
Материал корпуса / трубок: AISI 316L / трубы 8×0,8 AISI 316L
Масса аппарата (сухая): ≈ 80 кг
Документ: Б-45517-1

Рейтинг клиентов

★★★★★ 4.9/5 (6 отзывов)

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода	Вода
Площадь теплообмена	6,0 м²
Мощность, кВт	320,1
Запас по поверхности, %	15 %
Температурный график, °C	95,0 → 44,9	12,0 → 29,87
Расход	8,4 т/ч	4,2 т/ч
Расчётное давление, бар	10,0	10,0
Масса аппарата (сухая)	80 кг

Примечание: реальные режимы уточняются при расчёте.

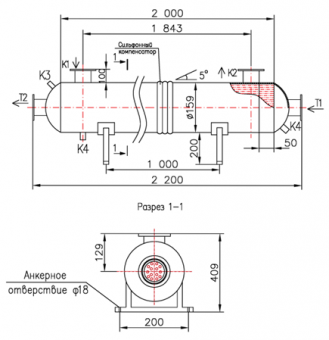

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
T1	Вход среды №1	Ду 50, ГОСТ 33259	1	10
T2	Выход среды №1	Ду 50, ГОСТ 33259	1	10
K1	Вход среды №2	Ду 50, ГОСТ 33259	1	10
K2	Выход среды №2	Ду 50, ГОСТ 33259	1	10
K3	Воздухоотводчик	Ду 15, муфта приварная	1	10
K4	Дренаж	Ду 25, муфта приварная	1	10

Материалы

Элемент	Материал
Корпус	AISI 316L
Трубки	8×0,6 AISI 316L
Трубная решётка	AISI 316L
Оголовок	Несъёмный, AISI 316L
Перегородки	11 шт., AISI 316L

Основные габариты

Размер	Значение
Общая длина	≈ 2 200 мм
