Кожухотрубный теплообменник КС 150У-2-8×0,8-6,0
Аппарат КС 150У-2-8×0,8-6,0-6 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 6,0 м², расчётное давление 10 бар, горизонтальное исполнение. Типовая задача — отопление / гвс (вода-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.
Площадь: 6,0 м² Ру 10 бар Материалы: AISI 316L Производство/склад СНГКраткие характеристики
- Монтажное исполнение
- Горизонтальное
- Площадь теплообмена
- 6,0 м²
- Давление расчётное
- 10 бар (трубки/кожух)
- Материал корпуса / трубок
- AISI 316L / трубы 8×0,8 AISI 316L
- Масса аппарата (сухая)
- ≈ 80 кг
Инженерные параметры
Исходные данные для расчётаПараметр По трубкам По кожуху Среда Вода Вода Площадь теплообмена 6,0 м² Мощность, кВт 332,0 Запас по поверхности, % 14% Температурный график, °C 90 / 44,9 12 / 19,85 Расход 8,4 т/ч 4,2 т/ч Расчётное давление, бар 10 10 Масса аппарата (сухая) 80 кг Примечание: реальные режимы уточняются при расчёте; запас поверхности подбираем под требуемую надёжность.

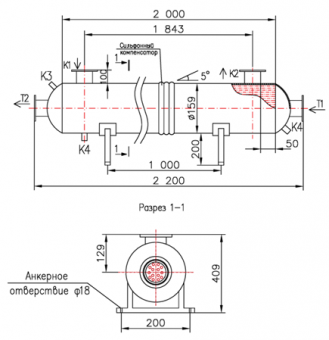

Присоединительные размерыТип Назначение Маркировка (Ду; тип) Кол-во Ру, бар T1 Вход среды №1 Ду 50, ГОСТ 33259 1 10 T2 Выход среды №1 Ду 50, ГОСТ 33259 1 10 K1 Вход среды №2 Ду 50, ГОСТ 33259 1 10 K2 Выход среды №2 Ду 50, ГОСТ 33259 1 10 K3 Воздухоотводчик Муфта Ду15 приварная 1 10 K4 Дренаж Муфта Ду25 приварная 1 10 МатериалыЭлемент Материал Корпус AISI 316L Трубки 8×0,6 AISI 316L Трубная решётка AISI 316L Оголовок AISI 316L Перегородки AISI 316L, 11 шт. T1/T2 Муфты Ду50 AISI 316L K1/K2 Муфты Ду50 AISI 316L K3/K4 Муфты AISI 316L Основные габаритыРазмер Значение Длина ≈ 2000 мм Диаметр кожуха ≈ 150 мм Межцентровое фланцев — - Отзывы
-
