Кожухотрубный теплообменник КС 150-1,5-8×0,8-4,5
Аппарат КС 150-1,5-8×0,8-4,5 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 4,5 м², расчётное давление 16 бар, горизонтальное исполнение. Типовая задача — пароводяной подогрев (пар-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.
Площадь: 4,5 м² Ру 16 бар Материалы: AISI 304 Производство/склад СНГКраткие характеристики
- Монтажное исполнение
- Горизонтальное
- Площадь теплообмена
- 4,5 м²
- Мощность
- 382,6 кВт
- Давление расчётное
- 16 бар
- Материал корпуса / трубок
- AISI 304 / трубы 8×0,8 AISI 304
- Масса аппарата (сухая)
- ≈ 65 кг
Инженерные параметры
Исходные данные для расчётаПараметр По трубкам По кожуху Среда Вода Пар Площадь теплообмена 4,5 м² Мощность, кВт 382,6 Запас по поверхности, % 15% Температурный график, °C 69 / 99,66 165,18 / 99,66 Расход 5,978 т/ч 0,590 т/ч Расчётное давление, бар 16 16 Масса аппарата (сухая) 65 кг Примечание: реальные режимы уточняются при расчёте.

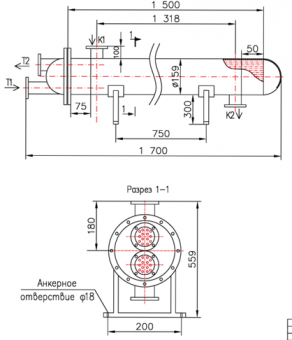

Присоединительные размерыТип Назначение Маркировка Кол-во Ру, бар T1 Вход среды №1 Ду 50, фланец ГОСТ 33259 1 16 T2 Выход среды №1 Ду 50, фланец ГОСТ 33259 1 16 K1 Вход среды №2 Ду 50, фланец ГОСТ 33259 1 16 K2 Выход среды №2 Ду 50, фланец ГОСТ 33259 1 16 МатериалыЭлемент Материал Корпус AISI 304 Трубки 8×0,8 AISI 304 Трубная решётка AISI 304 Патрубки T1, T2 AISI 304 Патрубки K1, K2 AISI 304 Оголовок трубный AISI 304 Оголовок корпусной AISI 304 Фланец оголовочный AISI 304 Основные габаритыРазмер Значение Общая длина ≈ 1800 мм Высота ≈ 259 мм Диаметр кожуха ≈ 200 мм Диаметр анкерного отверстия Ø18 мм - Отзывы
-
