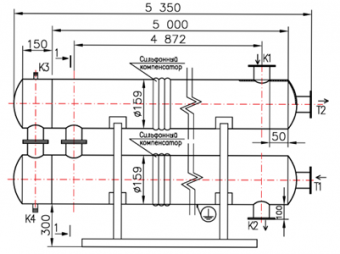

Кожухотрубный теплообменник 2КС 150-5-8×0,8-15,0

Аппарат 2КС 150-5-8×0,8-15,0 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 30,0 м², расчётное давление 6 бар, горизонтальное исполнение. Типовая задача — охлаждение масла / маслоохладитель. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 30,0 м² Ру 6 бар Материалы: AISI 304 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 30,0 м²
Давление расчётное: 6,0 бар (трубки/кожух)
Материал корпуса / трубок: AISI 304 / трубы 8×0,8 AISI 304
Масса аппарата (сухая): ≈ 180 кг
Документ: Б-45800

Рейтинг клиентов

★★★★★ 4.9/5 (6 отзывов)

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода	Подсолнечное масло
Площадь теплообмена	30,0 м²
Мощность, кВт	129,4
Запас по поверхности, %	16%
Температурный график, °C	8 → 20	60 → 10
Расход	9,256 т/ч	5,0 м³/ч
Расчётное давление, бар	6,0	6,0
Масса аппарата (сухая)	≈ 180 кг

Примечание: реальные режимы уточняются при расчёте; запас поверхности подобран под надёжность.

Присоединительные размеры

Тип	Назначение	Маркировка (Ду)	Кол-во	Ру, бар
Т1	Вход среды №1	Ду 50, фланец ГОСТ 33259	1	10
Т2	Выход среды №1	Ду 50, фланец ГОСТ 33259	1	10
К1	Вход среды №2	Ду 50, фланец ГОСТ 33259	1	10
К2	Выход среды №2	Ду 50, фланец ГОСТ 33259	1	10
К3	Воздухоотводчик	Ду 15, приварной	1	10
К4	Дренаж	Ду 25, приварной	1	10

Материалы

Элемент	Материал
Корпус	AISI 304
Трубки	8×0,8 AISI 304
Трубная решётка	AISI 304
Патрубки Т1/Т2	Фланцы AISI 304
Патрубки К1/К2	Фланцы AISI 304
Оголовок съёмный Т1/Т2	AISI 304
Перегородки (20 шт.)	AISI 304

Основные габариты

Размер	Значение
Общая длина	≈ 1018 мм
Диаметр кожуха	≈ 150 мм
Прочие размеры	Уточняются при расчёте
