Кожухотрубный теплообменник КС 150У-5-8×0,8-15,0
Аппарат КС 150У-5-8×0,8-15,0 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 15,0 м², расчётное давление 6 бар, горизонтальное исполнение. Типовая задача — гликолевый контур / холодоснабжение. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.
Площадь: 15,0 м² Ру 6 бар Материалы: Ст20 / AISI 304 Производство/склад СНГКраткие характеристики
- Монтажное исполнение
- Горизонтальное
- Площадь теплообмена
- 15,0 м²
- Мощность
- 120 кВт
- Давление расчётное
- 6,0 бар
- Материал корпуса / трубок
- Ст20 / трубы 8×0,8 AISI 304
- Масса аппарата (сухая)
- ≈ 170 кг
Инженерные параметры

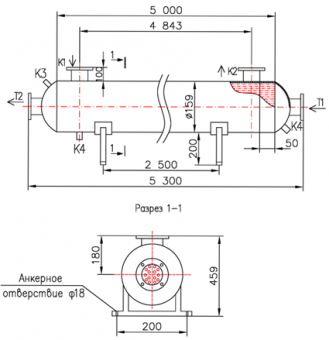

Исходные данные для расчётаПараметр По трубкам По кожуху Среда ПГ30% Вода Площадь теплообмена 15,0 м² Мощность, кВт 120,0 Запас по поверхности, % 15% Температурный график, °C 20 / 5 15 / 10 Расход 11,497 т/ч 10,297 т/ч Расчётное давление, бар 6,0 6,0 Масса аппарата (сухая) 170 кг МатериалыЭлемент Материал Корпус Ст20 Трубки 8×0,8 AISI 304 Трубная решётка AISI 304 Патрубки и фланцы Ст20 Оголовок Ст20 Перегородки AISI 304 (24 шт.) Присоединительные размерыТип Назначение Маркировка Кол-во Ру, бар T1 Вход среды №1 Ду50, ГОСТ 33259 1 16 T2 Выход среды №1 Ду50, ГОСТ 33259 1 16 K1 Вход среды №2 Ду50, ГОСТ 33259 1 16 K2 Выход среды №2 Ду50, ГОСТ 33259 1 16 K3 Воздухоотводчик Ду15, муфта приварная 1 16 K4 Дренаж Ду25, муфта приварная 1 16 Основные габаритыРазмер Значение Масса пустого ≤170 кг - Отзывы
-
