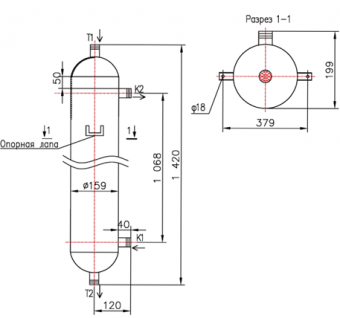

Кожухотрубный теплообменник КС 150У-1,2-8×0,8-3,6

Аппарат КС 150У-1,2-8×0,8-3,6 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 3,6 м², расчётное давление 6 бар, вертикальное исполнение. Типовая задача — гликолевый контур / холодоснабжение. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 3,6 м² Ру 6 бар Материалы: Ст20 / AISI 304 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Вертикальное
Площадь теплообмена: 3,6 м²
Давление расчётное: 6,0 бар (трубки/кожух)
Материал корпуса / трубок: Ст20 / AISI 304, трубы 8×0,8
Масса аппарата (сухая): ≈ 45 кг
Документ: Б-45898-2

Рейтинг клиентов

★★★★★ 4.9/5 (6 отзывов)

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	ПГ 30%	Вода
Площадь теплообмена	3,6 м²
Мощность, кВт	35,0
Запас по поверхности, %	4%
Температурный график, °C	15 / 9	20 / 10
Расход	3,34 т/ч	3,0 т/ч
Расчётное давление, бар	6,0	6,0
Масса аппарата (сухая)	45 кг

Примечание: режимы уточняются при расчёте.

Присоединительные размеры

Тип	Назначение	Маркировка	Кол-во	Ру, бар
Т1	Вход среды №1	Ду32, приварная	1	16
Т2	Выход среды №1	Ду32, приварная	1	16
К1	Вход среды №2	Ду32, приварная	1	16
К2	Выход среды №2	Ду32, приварная	1	16

Материалы

Элемент	Материал
Корпус	Ст20
Трубки	AISI 304 (8×0,8)
Трубная решётка	AISI 304
Муфты Т1/Т2	Ст20
Муфты К1/К2	Ст20
Оголовки	Ст20
Перегородки	AISI 304

Основные габариты

Размер	Значение
Длина корпуса	— (уточняется при расчёте)
Диаметр кожуха	—
Межцентровое присоединений	—

Примечание: габариты уточняются при финальном проектировании.
