Кожухотрубный теплообменник КС 150-1,5-8×0,8-4,5
Аппарат КС 150-1,5-8×0,8-4,5 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 4,9 м², расчётное давление 6 бар, горизонтальное исполнение. Типовая задача — охлаждение масла / маслоохладитель. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.
Площадь: 4,9 м² Ру 6 бар Материалы: Ст20 / AISI 304 Производство/склад СНГКраткие характеристики
- Монтажное исполнение
- Горизонтальное
- Площадь теплообмена
- 4,9 м²
- Мощность
- 25 кВт
- Запас поверхности
- 15%
- Давление расчётное
- 6,0 бар (трубки/кожух)
- Материал корпуса / трубок
- Ст20 / трубы Ø8×0,8 AISI 304
- Масса аппарата (сухая)
- ≈ 60 кг
Инженерные параметры
Исходные данные для расчётаПараметр По трубкам По кожуху Среда Вода Гидравлическое масло Мощность, кВт 25,0 Запас по поверхности, % 15 Площадь теплообмена 4,9 м² Температурный график, °C 20 / 21,9 45 / 30 Расход 10,397 м³/ч 3,0 т/ч Расчётное давление, бар 6,0 6,0 Масса аппарата (сухая) 60 кг Примечание: реальные режимы уточняются при расчёте; запас поверхности подбирается под надёжность.

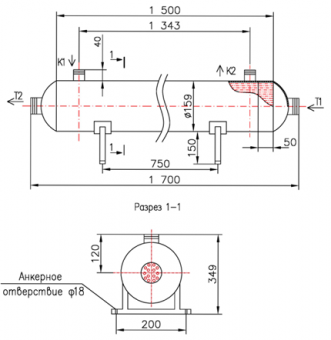

Присоединительные размерыТип Назначение Маркировка (Ду; тип) Кол-во Ру, бар T1 Вход среды №1 Ду50, резьба приварная 1 16 T2 Выход среды №1 Ду50, резьба приварная 1 16 K1 Вход среды №2 Ду37, резьба приварная 1 16 K2 Выход среды №2 Ду32, резьба приварная 1 16 МатериалыЭлемент Материал Корпус Ст20 Трубки Ø8×0,8 AISI 304 Трубная решётка AISI 304 T1/T2 резьба Ст20 K1/K2 резьба Ст20 Оголовок несъёмный Ст20 Перегородки (11 шт.) AISI 304 Основные габаритыРазмер Значение Общая длина ≈ 1700 мм Диаметр кожуха ≈ 150 мм Анкерное отверстие Ø18 мм - Отзывы
-
